کنترل تهویه هوشمند با سنسور دما و رله تحت شبکه

مقدمه‌

امروزه با توجه به نیاز روزافزون به بهینه‌سازی مصرف انرژی و افزایش سطح رفاه در محیط‌های مسکونی و صنعتی، طراحی و پیاده‌سازی سیستم‌های کنترل تهویه هوشمند به یکی از مهم‌ترین دغدغه‌های مهندسان حوزه اتوماسیون و سیستم‌های نهفته تبدیل شده است. یک سیستم کنترل تهویه هوشمند نه تنها وظیفه حفظ دمای محیط در یک بازه مطلوب و از پیش تعیین شده را بر عهده دارد، بلکه باید بتواند با پایش مداوم تغییرات محیطی و تحلیل داده‌های دریافتی از بخش‌های مختلف، واکنش‌های سریع و دقیقی را به منظور جلوگیری از اتلاف انرژی و کاهش استهلاک تجهیزات مکانیکی نشان دهد.

در هسته مرکزی چنین سیستم‌های پیشرفته‌ای، ارتباط پایدار و آنلاین میان حسگرهای دقیق اندازه‌گیری دما و عملگرهای نهایی که غالباً به صورت رله‌های تحت شبکه پیاده‌سازی می‌شوند، نقش بسیار حیاتی و غیرقابل انکاری را ایفا می‌کند. این مقاله با هدف بررسی دقیق معماری این سیستم‌ها تدوین شده است تا نشان دهد چگونه داده‌های خام استخراج شده از محیط می‌توانند از طریق بسترهای ارتباطی شبکه‌محور به فرمان‌های کنترلی دقیق برای مدیریت فن‌ها، هواسازها و سیستم‌های برودتی و حرارتی تبدیل شوند.

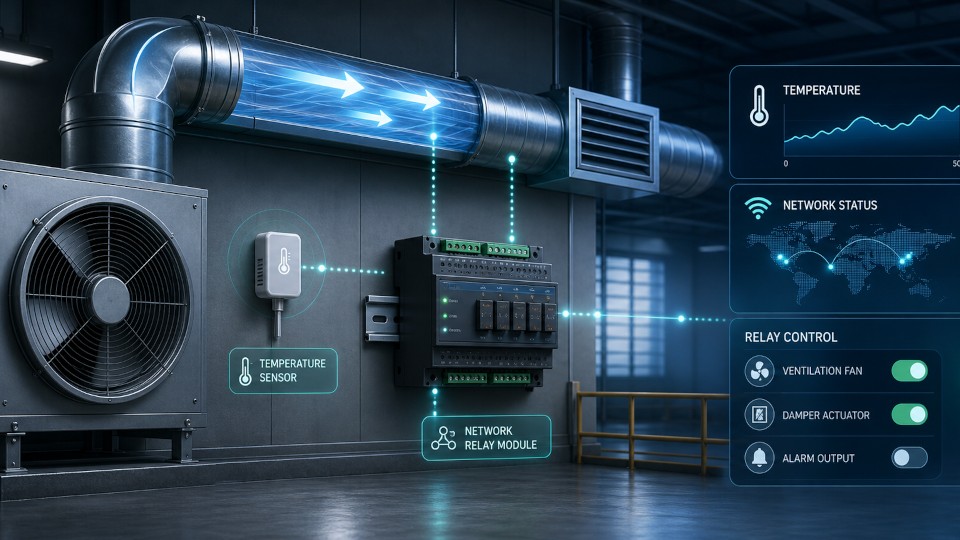

معماری کلی سیستم کنترل تهویه هوشمند

معماری یک سیستم کنترل تهویه هوشمند به طور معمول از سه لایه اصلی تشکیل می‌شود که شامل لایه ادراک یا جمع‌آوری داده‌ها، لایه پردازش و کنترل مرکزی و در نهایت لایه اعمال فرمان یا عملگرها می‌باشد که هر کدام با دقت بالایی برای انجام وظایف خاصی طراحی شده‌اند. در لایه ادراک، حسگرهای دما به عنوان چشم‌ها و سیستم عصبی محیط عمل می‌کنند و پیوسته وضعیت حرارتی فضا را با استفاده از مبدل‌های آنالوگ به دیجیتال به داده‌های قابل فهم برای پردازنده‌ها تبدیل می‌نمایند. این داده‌های خام پس از انجام فیلترینگ‌های اولیه و حذف نویزهای محیطی، از طریق گذرگاه‌های ارتباطی به واحد پردازش مرکزی که می‌تواند یک میکروکنترلر پیشرفته یا یک کنترل‌کننده منطقی برنامه‌پذیر باشد، ارسال می‌گردند تا بر اساس الگوریتم‌های از پیش تعریف شده مورد تحلیل و ارزیابی قرار گیرند.

واحد پردازش مرکزی پس از مقایسه دمای فعلی با نقاط تنظیم مشخص شده، تصمیمات لازم را اتخاذ کرده و فرمان‌های کنترلی را در قالب بسته‌های داده تحت شبکه به لایه عملگرها که همان رله‌های تحت شبکه هستند، مخابره می‌کند. این ساختار توزیع شده و مبتنی بر شبکه به طراحان اجازه می‌دهد تا بدون نیاز به سیم‌کشی‌های طولانی و پیچیده سنتی، تجهیزات را در فواصل دور از هم مستقر کرده و یک سیستم یکپارچه، مقیاس‌پذیر و بسیار منعطف را برای مدیریت سیستم‌های تهویه مطبوع در ساختمان‌های بزرگ یا سوله‌های صنعتی پیاده‌سازی نمایند.

نقش و عملکرد حسگرهای دما در پایش محیطی

حسگرهای دما به عنوان اولین و حیاتی‌ترین حلقه در زنجیره کنترل تهویه هوشمند، وظیفه دارند تا کوچکترین نوسانات حرارتی محیط را با دقت و رزولوشن بسیار بالایی ثبت کرده و به سیگنال‌های الکتریکی استاندارد جهت پردازش‌های بعدی تبدیل کنند. در کاربردهای صنعتی و سیستم‌های هوشمند پیشرفته، معمولاً از حسگرهای دیجیتال با قابلیت کالیبراسیون داخلی یا حسگرهای مقاومتی دقیق استفاده می‌شود که مقاومت آن‌ها با تغییرات دما به صورت خطی یا غیرخطی تغییر کرده و توسط مدارهای واسط اندازه‌گیری می‌شود. سرعت پاسخ‌گویی حسگرها نیز باید به گونه‌ای انتخاب شود که با دینامیک حرارتی محیط همخوانی داشته باشد تا سیستم بتواند پیش از آنکه دمای محیط از محدوده‌های مجاز تجاوز کند، واکنش مناسب و پیشگیرانه‌ای را از طریق فعال‌سازی رله‌های مربوطه نشان دهد.

مکانیزم عمل رله‌های تحت شبکه به عنوان عملگرهای نهایی

رله‌های تحت شبکه در واقع سوییچ‌های الکترومکانیکی یا حالت جامد هوشمندی هستند که به یک رابط شبکه یکپارچه مجهز شده‌اند و می‌توانند فرمان‌های قطع و وصل را به صورت مستقیم از طریق پروتکل‌های استاندارد شبکه دریافت و اجرا نمایند. هنگامی که کنترلر مرکزی تشخیص می‌دهد محیط نیاز به خنک‌سازی یا گرمایش دارد، یک پیام کنترلی حاوی آدرس مشخص رله مورد نظر و وضعیت درخواستی تولید کرده و آن را در بستر شبکه محلی یا صنعتی به سمت ماژول رله ارسال می‌نماید.

پردازنده داخلی تعبیه شده در ماژول رله، پس از دریافت بسته داده و بررسی صحت کدهای خطایابی، پیام را رمزگشایی کرده و سیگنال لازم را به درایور رله می‌فرستد تا کنتاکتورهای متصل به موتورهای فن، کمپرسورها یا شیرهای برقی را فعال یا غیرفعال سازد. استفاده از بستر شبکه برای کنترل رله‌ها این امکان را فراهم می‌آورد که وضعیت لحظه‌ای هر رله به صورت دوطرفه پایش شود، به این معنی که کنترلر می‌تواند از اجرای موفقیت‌آمیز فرمان خود اطمینان حاصل کرده و در صورت بروز خرابی در عملگر، بلافاصله آلارم‌های مربوطه را برای اپراتورهای نگهداری صادر کند.

ارتباط و همگرایی میان حسگرها و رله‌ها در بستر شبکه

ارتباط مؤثر و بدون تأخیر میان حسگرهای توزیع شده در محیط و رله‌های تحت شبکه، ستون فقرات یک سیستم تهویه هوشمند و کارآمد را تشکیل می‌دهد که نیازمند طراحی دقیق توپولوژی شبکه و انتخاب پروتکل‌های ارتباطی مناسب و مقاوم در برابر نویز است. در بسیاری از طراحی‌ها، حسگرها به طور مستقیم به گره‌های پردازشی محلی متصل می‌شوند که این گره‌ها داده‌های خام را به مقادیر مهندسی تبدیل کرده و آن‌ها را در رجیسترهای مشخصی برای خوانده شدن توسط کنترلر مرکزی یا به صورت انتشار رویداد در شبکه قرار می‌دهند.

کنترلر مرکزی با استفاده از یک چرخه زمان‌بندی شده و منظم، داده‌های دمایی را از تمامی گره‌های حسگر جمع‌آوری کرده، الگوریتم‌های کنترلی را بر روی آن‌ها اعمال می‌کند و خروجی‌های محاسبه شده را به دستورات سوئیچینگ برای رله‌های تحت شبکه ترجمه می‌نماید. پروتکل‌های ارتباطی استاندارد که بر روی لایه‌های فیزیکی قابل اعتماد پیاده‌سازی می‌شوند، تضمین می‌کنند که بسته‌های داده حاوی فرمان‌های کنترلی با کمترین میزان از دست رفتگی و در زمان مقرر به مقصد نهایی خود برسند.

این همگرایی هوشمندانه باعث می‌شود که سیستم تهویه به جای کارکرد در حالت‌های صفر و یک ساده، به صورت کاملاً پویا با شرایط متغیر محیطی سازگار شده و با روشن کردن مرحله‌ای تجهیزات از طریق رله‌های مختلف، به یک پروفایل دمایی کاملاً یکنواخت و پایدار دست یابد.

تاثیر کالیبراسیون و همگام‌سازی در عملکرد یکپارچه

برای آنکه ارتباط بین حسگرهای دما و رله‌های شبکه منجر به یک کنترل بی‌نقص و دقیق شود، کالیبراسیون دوره‌ای حسگرها و همگام‌سازی زمانی اجزای توزیع شده در شبکه از اهمیت فوق‌العاده‌ای برخوردار است و باید به عنوان یک فرآیند مستمر در نظر گرفته شود. حسگرهای دما ممکن است در طول زمان به دلیل شرایط محیطی خشن یا فرسودگی قطعات الکترونیکی دچار خطای رانش شوند که این امر باعث می‌شود داده‌های ارسالی به کنترلر مرکزی با واقعیت محیط اختلاف پیدا کرده و در نتیجه رله‌ها در زمان‌های نادرستی فرمان قطع یا وصل دریافت کنند.

در یک سیستم کاملاً هوشمند، نرم‌افزار مدیریت مرکزی می‌تواند با مقایسه مقادیر دریافتی از حسگرهای مجاور هم و تشخیص داده‌های نامتعارف، خطاهای احتمالی ناشی از عدم کالیبراسیون را شناسایی کرده و با اعمال ضریب‌های تصحیح نرم‌افزاری یا اطلاع‌رسانی به تکنسین‌ها، از بروز اختلال در روند تهویه جلوگیری نماید.

توسعه‌پذیری و مقیاس‌پذیری در معماری‌های مبتنی بر شبکه

ویژگی برجسته استفاده از ارتباطات شبکه‌ای میان تجهیزات اندازه‌گیری مانند سنسورهای دما و عملگرهایی همچون رله‌ها، فراهم آوردن سطحی بی‌نظیر از مقیاس‌پذیری و انعطاف‌پذیری است که توسعه سیستم در آینده را بدون نیاز به تغییرات بنیادین در زیرساخت‌های اولیه امکان‌پذیر می‌سازد. در یک طراحی اصولی، اضافه کردن مناطق کنترلی جدید به سیستم تهویه تنها نیازمند نصب فیزیکی حسگرها و رله‌های تحت شبکه جدید در محل مورد نظر و اتصال آن‌ها به نزدیک‌ترین سوئیچ یا درگاه شبکه است، بدون آنکه نیازی به کابل‌کشی‌های مستقیم تا تابلوی کنترل مرکزی باشد.

پس از اتصال فیزیکی، نرم‌افزار پیکربندی سیستم، تجهیزات جدید را در شبکه شناسایی کرده و با اختصاص آدرس‌های منطقی و تعریف ارتباط آن‌ها با یکدیگر، الگوریتم‌های کنترلی را برای پوشش دادن مناطق جدید به‌روزرسانی می‌کند. این سطح از ماژولار بودن به طراحان و مهندسان تأسیسات اجازه می‌دهد تا پروژه‌های بزرگ را به صورت فازبندی شده اجرا کنند و هر زمان که نیاز به تغییر در استراتژی‌های تهویه یا افزایش ظرفیت سرمایشی و گرمایشی احساس شد، سخت‌افزارهای مورد نیاز را به سادگی به شبکه موجود متصل نمایند.

نتیجه‌گیری

سیستم‌های کنترل تهویه هوشمند با بهره‌گیری از ارتباطات شبکه‌ای پیشرفته میان حسگرهای دقیق اندازه‌گیری دما و رله‌های هوشمند تحت شبکه، تحولی اساسی در مدیریت تأسیسات ساختمان‌ها و محیط‌های صنعتی ایجاد کرده‌اند که منجر به ارتقای چشمگیر پایداری حرارتی و بهره‌وری عملیاتی شده است.

معماری توزیع شده و مبتنی بر پروتکل‌های استاندارد در این سیستم‌ها، امکان جمع‌آوری لحظه‌ای و بدون نویز داده‌های محیطی، پردازش آن‌ها و اعمال فرمان‌های کنترلی دقیق به تجهیزات تهویه مطبوع را با بالاترین سطح قابلیت اطمینان فراهم آورده است.

درک عمیق از مکانیزم ارتباطی و تعامل یکپارچه میان لایه ادراک حسگری و لایه اعمال فرمان رله‌ای در بستر شبکه، کلید طراحی سیستم‌های تهویه‌ای است که نه تنها نیازهای حرارتی امروز را با دقت برآورده می‌سازند، بلکه بستر مناسبی برای توسعه‌های آینده و همگام شدن با فناوری‌های نوظهور در حوزه اتوماسیون فراهم می‌کنند.
