رله تحت شبکه چیست و چه کاربردهایی دارد؟
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
اتوماسیون صنعتی و کنترل از راه دور تجهیزات، نیازمند ابزارهای دقیق و قابل اعتماد است. یکی از مهمترین این ابزارها رلههای تحت شبکه هستند. این تجهیزات به مهندسان کمک میکنند تا سیستمهای پیچیده را با دقت بالایی مدیریت کنند. در دنیای مدرن، کنترل فیزیکی تجهیزات جای خود را به فرمانهای دیجیتال داده است. این تغییر باعث افزایش بهرهوری و کاهش خطای انسانی میشود. در این مقاله به بررسی کامل این دستگاهها، مشخصات فنی و کاربردهای آنها میپردازیم.
رله تحت شبکه چیست و چگونه کار میکند؟
برای درک عملکرد این سیستمها، ابتدا باید ماهیت فیزیکی یک رله را بشناسیم. رله در واقع یک کلید یا سوییچ الکترومکانیکی برای قطع و وصل جریانهای الکتریکی است. در مدلهای سنتی، فرمان قطع و وصل توسط یک ولتاژ الکتریکی ساده و مستقیم صادر میشد. اما رله تحت شبکه، یک سوییچ پیشرفته است که فرمانها را در بستر شبکههای کامپیوتری پردازش میکند.
این دستگاهها ارتباطی پایدار میان شبکههای داده دیجیتال و مدارهای الکتریکی فیزیکی برقرار میکنند. مهندسان میتوانند با استفاده از یک رله تحت شبکه LAN، تجهیزات سنگین صنعتی را از راه دور کنترل کنند. دستورات دیجیتال از طریق کابل شبکه به پردازنده داخلی ماژول ارسال میشوند. سپس این پردازنده، دادههای دریافتی را به فرمانهای آنالوگ برای تحریک بوبین رلهها تبدیل میکند. استفاده از ماژول رله TCP/IP، سرعت و امنیت انتقال این دستورات حساس را تضمین مینماید.
پروتکلهای ارتباطی؛ زبان مشترک در صنعت
مهندسان اتوماسیون برای اجرای پروژهها همواره به دنبال پروتکلهای استاندارد و مقاوم در برابر نویز هستند. محیطهای صنعتی به دلیل کارکرد موتورها و درایوها، مملو از نویزهای الکترومغناطیسی مخرب میباشند. بنابراین، زبان ارتباطی تجهیزات باید پایداری دادهها را در این شرایط تضمین کند.
جایگاه پروتکل مدباس در کنترل شبکهای
در میان زبانهای ارتباطی مختلف، کارت رله مدباس (Modbus Relay Card) جایگاه بسیار ویژهای دارد. مدباس دهههاست که به عنوان یک استاندارد طلایی و متنباز در صنعت شناخته میشود. این پروتکل، تبادل داده میان کنترلرها و عملگرها را با خطای نزدیک به صفر ممکن میسازد. قابلیت کنترل رله با مدباس RTU / مدباس TCP، امکان یکپارچهسازی سریع با زیرساختهای موجود را فراهم میکند.
مدباس RTU معمولاً بر روی بسترهای سریال RS485 پیادهسازی شده و برای فواصل طولانی ایدهآل است. اما مدباس TCP مستقیماً بر روی بستر شبکههای محلی و اترنت صنعتی کار میکند. این دستگاهها به سادگی به عنوان ماژول رله خروجی PLC در تابلوهای کنترل یکپارچه میشوند. یک کارت رله با پورت اترنت، ارتباطی بدون تأخیر را میان سیستم مانیتورینگ مرکزی و عملگرها ایجاد میکند.
کاربردهای گسترده رلههای شبکهای
هدف اصلی از طراحی این تجهیزات، ایجاد تسهیلات در مدیریت یکپارچه سیستمهای مختلف است. دامنه کاربردهای این ماژولها بسیار گسترده بوده و در صنایع گوناگون نقشهای حیاتی ایفا میکنند.
هوشمندسازی صنعتی و مدیریت خطوط تولید
پایهایترین کاربرد این تجهیزات، کنترل وسایل برقی از طریق شبکه (یا اینترنت) در مقیاس صنعتی است. در کارخانهها، راهاندازی یا توقف دستی تکتک موتورها، پمپها و نوار نقالهها عملاً غیرمنطقی است. استفاده از رله هوشمندسازی صنعتی، امکان مدیریت متمرکز تمامی این ماشینآلات را فراهم میکند. اپراتورها میتوانند وضعیت تمام دستگاهها را از طریق سیستمهای مانیتورینگ نظارت و کنترل کنند.
اتوماسیون در کشاورزی مدرن و دامپروری
کشاورزی و دامپروری صنعتی بدون استفاده از فناوریهای اتوماسیون، بهرهوری و توجیه اقتصادی لازم را نخواهند داشت. استفاده از رله تحت شبکه برای گلخانه / مرغداری، باعث کاهش چشمگیر هزینههای انرژی و نیروی انسانی میشود. سیستمهای گرمایشی، سرمایشی، روشنایی، رطوبتسازها و تهویه، همگی به صورت خودکار و شبکهای کنترل میشوند. سنسورها اطلاعات محیطی را جمعآوری کرده و کنترلر مرکزی فرمان لازم را به رلهها صادر میکند.
مدیریت ساختمان و سیستمهای مدیریت انرژی (BMS)
یکی دیگر از کاربردهای بسیار مهم، مدیریت انرژی در ساختمانهای مسکونی و تجاری بزرگ است. این دستگاهها به عنوان ماژول رله برای خانه هوشمند سیمی، پایداری بسیار بالایی را ارائه میدهند. در سیستمهای هوشمند سیمی، اختلالات فرکانسی و قطعی ارتباط نسبت به سیستمهای بیسیم بسیار کمتر است. مدیریت یکپارچه روشناییها، کنترل پردههای برقی و سیستمهای تهویه مطبوع، از طریق این ماژولها انجام میپذیرد.
سیستمهای کنترل دوگانه و مدیریت بحران
در شبکههای حساس، وابستگی کامل به یک بستر ارتباطی مانند اینترنت، خطرات خاص خود را دارد. در این موارد، استفاده از راهکارهای پشتیبان برای حفظ پایداری سیستم کاملاً ضروری است. ترکیب رله کنترل از راه دور پیامکی و شبکه، انعطافپذیری سیستم را به شدت افزایش میدهد. در صورت بروز قطعی در شبکه محلی، مهندسان همچنان میتوانند فرآیندها را از طریق شبکه موبایل کنترل کنند.
پارامترهای فنی در ارزیابی و انتخاب تجهیزات
برای پیادهسازی موفق یک پروژه اتوماسیون، مهندسان باید پارامترهای فنی متعددی را ارزیابی کنند. هنگام بررسی مشخصات برای خرید رله تحت شبکه، آگاهی از ظرفیت بار و نوع پروتکلها الزامی است. این بخش از مقاله به بررسی معیارهای فنی اختصاص دارد که کیفیت خروجی پروژه را تعیین میکنند.
تطابق تعداد کانالها با ابعاد پروژه

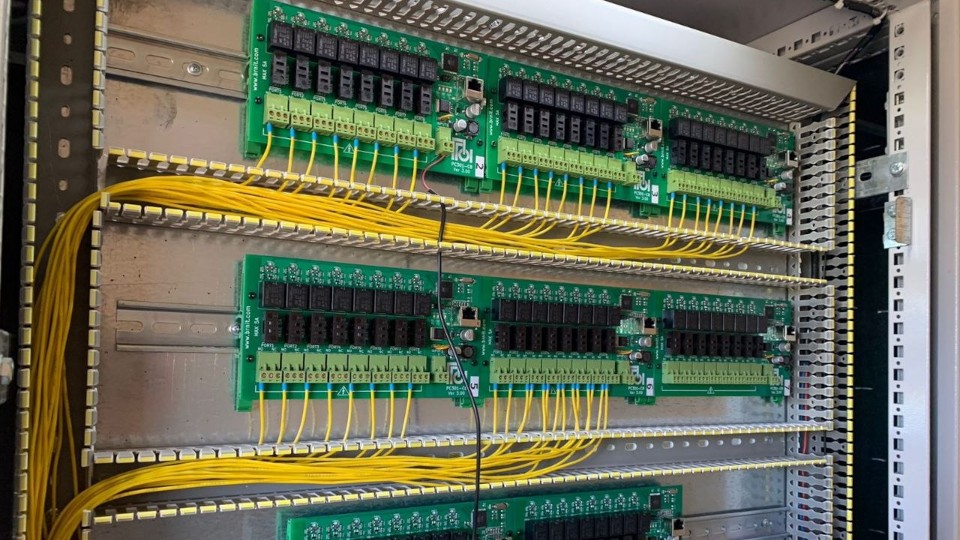

تعداد خروجیهای هر ماژول باید دقیقاً با تعداد عملگرهای (Actuators) مورد نیاز پروژه همخوانی داشته باشد. به عنوان مثال، فرآیند خرید رله 8 کانال تحت شبکه معمولاً برای پروژههای متوسط و موتورخانههای کوچک انجام میشود. برای سیستمهای بزرگتر صنعتی، میتوان چندین ماژول را در بستر یک شبکه به یکدیگر متصل (Cascade) کرد.
ارزیابی قطعات داخلی و تأثیر آن بر هزینهها
عوامل فنی متعددی بر قیمت ماژول رله تحت شبکه در بازار تجهیزات صنعتی تأثیرگذار هستند. مهندسان باتجربه میدانند که قیمت کارت رله مدباس ارتباط مستقیمی با کیفیت رلههای مکانیکی داخلی دارد. رلههای باکیفیت توانایی تحمل جریانهای راهاندازی (Inrush Current) بسیار بالایی را در بارهای سلفی دارند. قطعات نامرغوب در برخورد با موتورهای الکتریکی به سرعت دچار خالزدگی کنتاکت و خرابی میشوند.
اهمیت پروتکلها و درگاههای استاندارد

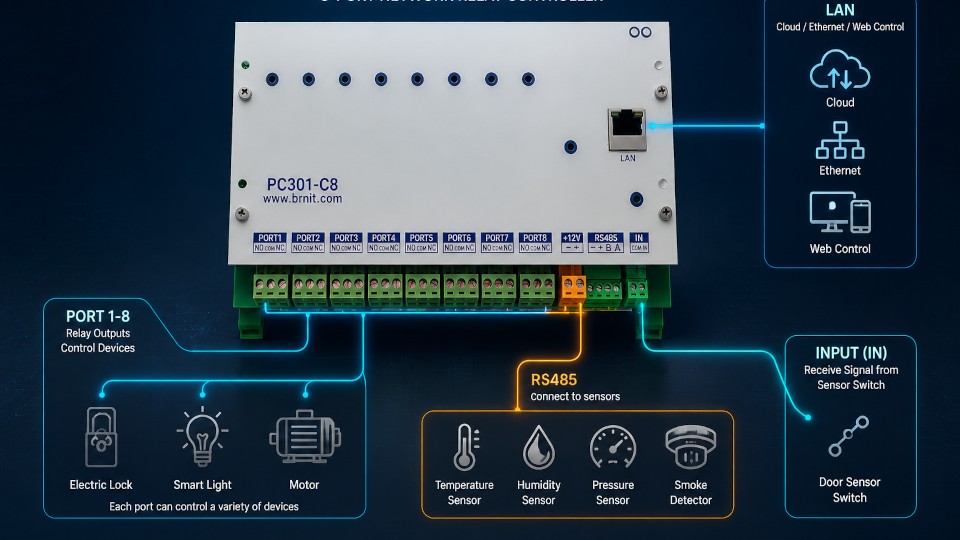

پیش از هرگونه تصمیمگیری برای خرید رله برد LAN، باید تطابق نرمافزاری آن با سیستم مرکزی ارزیابی شود. ماژولهای صنعتی استاندارد مانند مدل PC301، با پشتیبانی از پورت اترنت استاندارد، نیاز به مبدلهای جانبی را حذف میکنند. شرکتهای معتبر در حوزه تولید و فروش رله کنترل از راه دور صنعتی، همواره مستندات فنی کاملی ارائه میدهند. بررسی دقیق این مستندات، از بروز ناهماهنگی در شبکههای نظارتی نظیر سیستمهای SCADA جلوگیری میکند.
مزایای کلیدی استفاده از ساختار شبکهای
بهکارگیری این تجهیزات در معماری کنترل صنعتی، مزایای فنی و اقتصادی غیرقابلانکاری به همراه دارد:
- کاهش چشمگیر کابلکشی: انتقال دادهها از طریق یک کابل شبکه، نیاز به کابلکشیهای ضخیم و طولانی قدرت را حذف میکند.
- مقاومت در برابر نویز: پروتکلهای دیجیتال صنعتی، انتقال دادهها را در محیطهای پرنویز بدون افت کیفیت تضمین میکنند.
- عیبیابی سریع: سیستمهای شبکهای امکان مانیتورینگ لحظهای و تشخیص سریع خرابی در مدارها را فراهم میآورند.
- قابلیت توسعهپذیری (Scalability): اضافه کردن گرههای (Nodes) جدید به شبکه بدون نیاز به تغییرات بنیادین در زیرساخت امکانپذیر است.
نتیجهگیری
روند توسعه مفهوم اینترنت اشیاء صنعتی (IIoT) نشان میدهد که شبکههای داده قلب تپنده صنایع آینده خواهند بود. استفاده از کارتهای رله هوشمند، گام نخست در مسیر دیجیتالیسازی کامل زیرساختهای تولیدی و خدماتی است. این تجهیزات مدرن با بهرهگیری از پروتکلهای ایمن و استاندارد، کنترل پذیری سیستمها را به حداکثر میرسانند.
در بررسیهای فنی دیدیم که از کاربرد در گلخانههای مکانیزه تا مدیریت خانههای هوشمند سیمی، این ماژولها نقشی اساسی دارند. ماژولهای صنعتی نظیر PC301 با دارا بودن ایزولاسیون نوری و سازگاری با پروتکل مدباس، نمونهای از سختافزارهای استاندارد هستند. شناخت دقیق مفاهیم شبکه، نوع پروتکلها و ظرفیتهای سختافزاری، کلید طراحی یک سیستم کنترل بینقص است. با بهکارگیری اصولی این فناوریها، پایداری، ایمنی و بهرهوری سیستمهای خود را برای سالیان متمادی تضمین خواهید کرد.
