راهنمای جامع کارتهای خروجی دیجیتال (رله برد) در اتوماسیون صنعتی
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در دنیای پرشتاب و رو به رشد اتوماسیون صنعتی مدرن، نیاز به تجهیزاتی که بتوانند ارتباطی پایدار، ایمن و سریع میان کنترلرهای مرکزی و عملگرهای نهایی برقرار کنند، بیش از هر زمان دیگری احساس میشود و این امر به یک ضرورت اجتنابناپذیر تبدیل شده است. در این راستا، مقاله حاضر با عنوان «راهنمای جامع کارتهای خروجی دیجیتال (رله برد) تحت شبکه و RS485 در اتوماسیون صنعتی» تدوین شده است تا با بررسی دقیق و کارشناسانه این تجهیزات استراتژیک، شما را با قابلیتهای بینظیر آنها در بهینهسازی فرآیندهای صنعتی آشنا سازد.

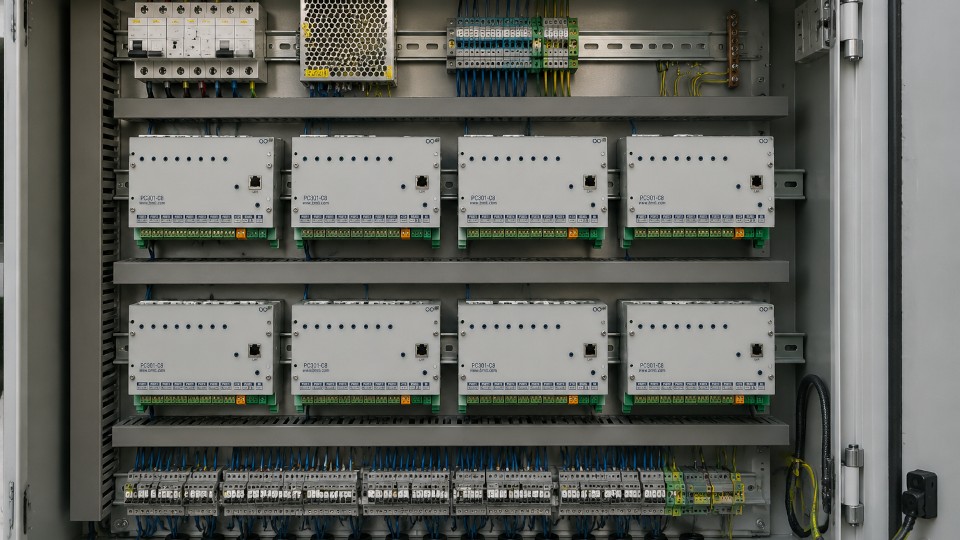

تابلوهای برق صنعتی که به عنوان قلب تپنده هر کارخانه و کارگاه تولیدی شناخته میشوند، برای مدیریت صحیح جریانهای الکتریکی و فرمان دادن به موتورها، شیرهای برقی و سایر عملگرها، نیازمند واسطههایی قدرتمند هستند که امکان مانیتورینگ و کنترل از راه دور را نیز فراهم آورند. رله بردهای پیشرفته امروزی با تلفیق درگاههای ارتباطی متنوع نظیر پورت شبکه و پورت سریال با استاندارد RS485، توانستهاند تحولی شگرف در معماری سیستمهای کنترلی ایجاد نمایند و انعطافپذیری فوقالعادهای را در اختیار مهندسان برق و طراحان سیستمهای اتوماسیون قرار دهند. این تجهیزات نه تنها باعث کاهش حجم سیمکشیها و کوچکتر شدن ابعاد تابلوهای برق میشوند، بلکه با پشتیبانی از پروتکلهای استاندارد جهانی، امکان یکپارچهسازی بینقص با انواع سیستمهای کنترلی بالادستی را به ارمغان میآورند.
کالبدشکافی کارتهای خروجی دیجیتال و نقش آنها در تابلوهای برق

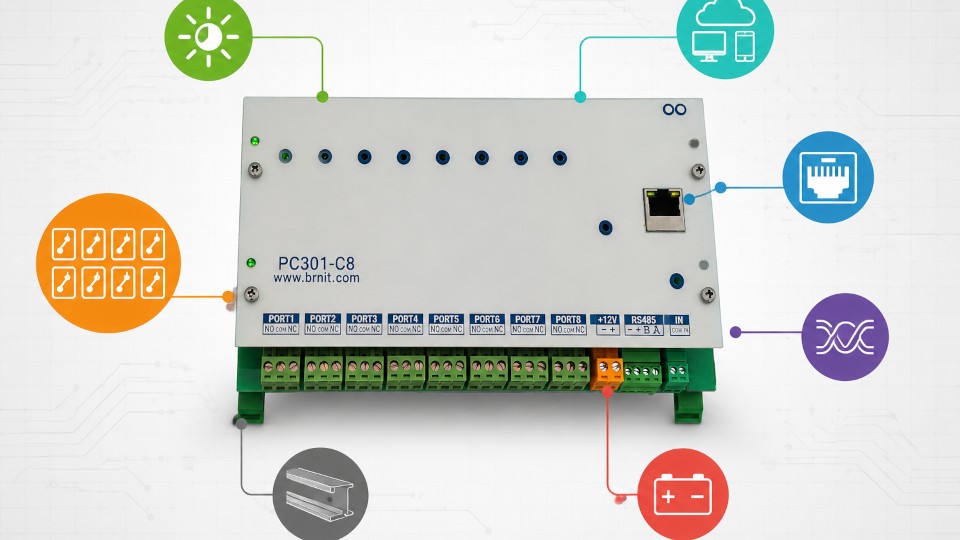

کارتهای خروجی دیجیتال یا همان رله بردهای صنعتی، در واقع مجموعهای یکپارچه از رلههای الکترومکانیکی یا حالت جامد هستند که بر روی یک مدار چاپی صنعتی مونتاژ شدهاند و وظیفه قطع و وصل کردن مدارهای قدرت را بر اساس فرمانهای دریافتی از بخش کنترل بر عهده دارند. استفاده از این کارتها در داخل تابلوهای برق، مزایای مهندسی فراوانی به همراه دارد. در طراحی رله بردهای استاندارد، معمولا از اپتوکوپلرها در ورودی فرمان استفاده میشود تا سطح ایمنی به حداکثر ممکن برسد و همچنین نشانگرهای نوری تعبیه شده بر روی برد، وضعیت فعال یا غیرفعال بودن هر رله را به صورت لحظهای به اپراتور نشان میدهند که این ویژگی در زمان عیبیابی و تعمیرات سیستم بسیار حیاتی و راهگشا است. علاوه بر این، تجمیع چندین رله در قالب یک ماژول واحد، باعث میشود تا فضای اشغال شده در داخل داکتها و سینیهای تابلو برق به شدت کاهش یابد و نظم و آرایش سیمکشیها به شکل چشمگیری بهبود پیدا کند که این موضوع مستقیما بر روی کیفیت نهایی محصول و سهولت در نگهداری سیستم تاثیرگذار خواهد بود.
اهمیت ارتباطات تحت شبکه (LAN) در مانیتورینگ یکپارچه صنعتی
یکی از برجستهترین ویژگیهای رله بردهای نسل جدید، مجهز بودن آنها به درگاه اترنت یا همان کابل LAN است که این امکان را فراهم میسازد تا تجهیزات مستقیما به شبکههای محلی کارخانه یا حتی شبکه جهانی اینترنت متصل شوند و در ساختار اینترنت اشیای صنعتی (IIoT) قرار بگیرند. وجود پورت شبکه بر روی کارت خروجی دیجیتال، به معنای دستیابی به سرعت بسیار بالا در انتقال دادهها و قابلیت کنترل لحظهای (Real-Time) تجهیزات از فواصل بسیار دور است، به گونهای که مدیران و مهندسان میتوانند از طریق یک رابط کاربری نرمافزاری در اتاق کنترل یا حتی بر روی تلفن همراه خود، وضعیت تمامی خروجیها را رصد کرده و فرمانهای لازم را صادر نمایند.
این بستر ارتباطی، محدودیتهای جغرافیایی و فیزیکی را به طور کامل از بین میبرد و به سیستمهای مدیریت هوشمند ساختمان (BMS) و نرمافزارهای مانیتورینگ اسکادا (SCADA) اجازه میدهد تا با سرعتی بینظیر و بدون هیچگونه تاخیری، اطلاعات وضعیت دستگاهها را جمعآوری کرده و سناریوهای کنترلی پیچیده را با بالاترین سطح دقت به اجرا درآورند. همچنین، استفاده از کابلهای شبکه استاندارد در محیطهای صنعتی، باعث میشود تا هزینههای مربوط به کابلکشیهای سنتی و چند رشتهای به حداقل برسد و پایداری سیستم در برابر اختلالات الکترومغناطیسی که در محیطهای پر نویز صنعتی همواره وجود دارند، به شکل قابل توجهی افزایش یابد.
پروتکل مدباس RTU بر بستر ارتباطی RS485
در کنار ارتباطات تحت شبکه، پشتیبانی از بستر سختافزاری RS485 و پروتکل نرمافزاری مدباس RTU، یکی از الزامات اساسی برای هر کارت خروجی دیجیتال صنعتی محسوب میشود که قرار است در محیطهای خشن و پر چالش کارخانجات مورد استفاده قرار گیرد. استاندارد ارتباطی RS485 به دلیل استفاده از روش انتقال داده به صورت تفاضلی، مقاومت بسیار شگفتانگیزی در برابر نویزهای محیطی از خود نشان میدهد و به همین دلیل میتواند اطلاعات را در فواصل طولانی و با کیفیتی بالا، بدون کوچکترین افت و یا تغییر در ساختار دادهها، به تجهیزات گیرنده منتقل نماید.
از سوی دیگر، پروتکل مدباس RTU به عنوان یک زبان مشترک و استاندارد بینالمللی در صنعت شناخته میشود که به دلیل سادگی در پیادهسازی و قابلیت اطمینان بالا، توسط اکثر تولیدکنندگان تجهیزات اتوماسیون مورد پذیرش قرار گرفته است و امکان برقراری ارتباط شبکهای به صورت زنجیرهای را فراهم میآورد. ترکیب این دو تکنولوژی در یک رله برد، به طراحان اجازه میدهد تا دهها ماژول را تنها با استفاده از یک کابل دو رشتهای به یکدیگر متصل کنند و همگی آنها را از طریق یک کنترلر مرکزی مدیریت نمایند، که این رویکرد هوشمندانه موجب صرفهجویی در هزینههای سیمکشی و کاهش پیچیدگیهای فنی در زمان نصب و راهاندازی پروژههای بزرگ میگردد.
همافزایی رله بردها با پیالسی (PLC) در معماری سیستم
پیالسیها به عنوان مغز متفکر سیستمهای اتوماسیون صنعتی، همواره نیازمند درگاههایی برای اعمال فرمان به محیط پیرامون خود هستند، اما اضافه کردن ماژولهای خروجی اورجینال به این کنترلرها معمولا هزینههای گزافی را به کارفرمایان تحمیل میکند و گاهی با محدودیتهای سختافزاری در تعداد اکسپنشنها روبرو میشود. در اینجاست که کارتهای خروجی دیجیتال مجهز به پورت شبکه و مدباس، به عنوان یک راهکار کاملا اقتصادی و مهندسی شده وارد عمل میشوند و این قابلیت را به برنامهنویسان میدهند تا ظرفیت خروجیهای PLC را بدون نیاز به خرید ماژولهای گرانقیمت همبرند، به صورت نامحدود و با بالاترین ضریب اطمینان توسعه دهند.
ارتباط میان کنترلر منطقی برنامهپذیر و رله بردها میتواند به سادگی از طریق تنظیم آدرسهای شبکه یا اختصاص دادن رجیسترهای مدباس برقرار شود و PLC قادر خواهد بود تا با ارسال کدهای دستوری مشخص، هر یک از رلهها را به صورت مستقل یا گروهی کنترل کرده و فیدبک عملکرد آنها را نیز دریافت نماید. این همافزایی استراتژیک نه تنها به کاهش هزینههای تمام شده پروژههای صنعتی کمک شایانی میکند، بلکه در صورت بروز هرگونه خرابی در بخش خروجیها، فرآیند تعویض یک رله برد مجزا بسیار سریعتر، سادهتر و کمهزینهتر از تعمیر یا تعویض یک ماژول پیالسی خواهد بود که این امر زمان توقف خط تولید را به حداقل ممکن میرساند.
کاربردهای رله بردهای ترکیبی در صنایع مختلف
دامنه کاربرد کارتهای خروجی دیجیتالی که همزمان از شبکه و RS485 پشتیبانی میکنند، بسیار گسترده است و تقریبا هیچ بخش از صنعت مدرن وجود ندارد که از مزایای این تجهیزات هوشمند بینیاز باشد؛ از خطوط تولید و مونتاژ قطعات خودرو گرفته تا سیستمهای تصفیه آب و فاضلاب، همگی به این سختافزارها وابستهاند.
در سیستمهای مدیریت هوشمند ساختمان، این رله بردها وظیفه کنترل یکپارچه سیستمهای روشنایی، تهویه مطبوع، پمپهای آب موتورخانه و همچنین سیستمهای امنیتی را بر عهده دارند و با اتصال به سرور مرکزی، امکان مدیریت مصرف انرژی و بهینهسازی عملکرد تجهیزات را در تمامی طبقات و بخشهای ساختمان فراهم میسازند.
در صنایع کشاورزی مدرن و گلخانههای هوشمند، استفاده از این ماژولها برای فرمان دادن به شیرهای برقی آبیاری، سیستمهای مهپاش، هیترها و پنجرههای تهویه، آن هم بر اساس دادههای دریافتی از سنسورهای محیطی و پردازش شده توسط PLC، به یک استاندارد رایج تبدیل شده است که راندمان تولید محصول را به شدت افزایش میدهد.
علاوه بر این، در صنایع پتروشیمی، داروسازی و صنایع غذایی که دقت در زمانبندی و کنترل دقیق فرآیندهای ترکیب مواد از اهمیت فوقالعادهای برخوردار است، پایداری ارتباطی این رله بردها تضمین میکند که تمامی دستورات صادر شده از اتاق کنترل، بدون هیچگونه خطایی و دقیقا در زمان مقرر به عملگرهای نهایی منتقل شده و اجرا گردند.
نتیجهگیری
با بررسیهای انجام شده در این مقاله، به روشنی درمییابیم که کارتهای خروجی دیجیتال یا رله بردهای صنعتی مجهز به پورت شبکه و درگاه RS485 با پشتیبانی از پروتکل مدباس RTU، صرفا یک قطعه الکترونیکی ساده نیستند، بلکه به عنوان یکی از ارکان کلیدی و غیرقابل انکار در معماری سیستمهای اتوماسیون صنعتی و تابلوهای برق پیشرفته شناخته میشوند. این تجهیزات با ارائه قابلیتهایی نظیر انعطافپذیری بالا در شبکهسازی، امکان یکپارچهسازی آسان با انواع PLC ها، کاهش هزینههای سیمکشی و افزایش پایداری سیستم در برابر نویزهای مخرب، مسیر را برای ارتقای زیرساختهای سنتی به سیستمهای هوشمند و متصل هموار میسازند.
انتخاب و استفاده هوشمندانه از این رله بردهای ترکیبی، به مدیران صنایع و مهندسان طراح این اطمینان را میدهد که شبکهای پایدار، ایمن و کاملا مقیاسپذیر در اختیار دارند که میتواند نیازهای کنترلی آنها را در حال و آینده به بهترین شکل ممکن برآورده سازد. در نهایت، تجهیز تابلوهای برق به این تکنولوژیهای مدرن، یک سرمایهگذاری استراتژیک محسوب میشود که با افزایش بهرهوری، کاهش زمان خرابی دستگاهها و سهولت در مانیتورینگ فرآیندها، بازگشت سرمایه سریعی را به همراه داشته و سازمانها را در مسیر دستیابی به استانداردهای صنعت نسل چهارم با قدرت به پیش میراند.
