پایش هوشمند عمر مفید فیلترهای تهویه با اختلاففشار و تحلیل روند
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
فیلترهای هوا در سیستمهای تهویه مطبوع و صنعتی نقشی حیاتی در تضمین کیفیت هوای داخلی و حفاظت از تجهیزات ایفا میکنند. با گذشت زمان و افزایش بار ذرات روی سطح فیلتر، مقاومت جریان هوا افزایش یافته و عملکرد سیستم کاهش مییابد. تعویض زودهنگام فیلترها منجر به هزینههای غیرضروری شده و تعویض دیرهنگام آنها کیفیت هوا را به خطر میاندازد و مصرف انرژی را افزایش میدهد.
پایش مستمر اختلاففشار (Differential Pressure) بهعنوان شاخص اصلی اشباع فیلتر، امکان مدیریت علمی و بهینه عمر مفید را فراهم میکند. در این مقاله به بررسی اصول اندازهگیری اختلاففشار، سنسورهای آنلاین، تحلیل روند دادهها و استراتژیهای پیشبینی زمان تعویض فیلتر میپردازیم تا رویکردی جامع برای بهرهبرداری هوشمند از سیستمهای فیلتراسیون ارائه دهیم.
مفهوم اختلاففشار و نقش آن در ارزیابی وضعیت فیلتر
اختلاففشار یا افت فشار (Pressure Drop) به اختلاف فشار استاتیک هوا در دو سوی فیلتر اشاره دارد و بهعنوان معیار اصلی مقاومت فیلتر در برابر جریان هوا شناخته میشود. هنگامی که فیلتر تمیز است، مقاومت اولیه آن کم بوده و اختلاففشار در حداقل مقدار قرار دارد که معمولاً بین 50 تا 150 پاسکال برای فیلترهای HVAC متداول است.
با تجمع ذرات معلق، گرد و غبار، آلایندههای میکروبی و سایر آلودگیها روی الیاف فیلتر، سطح مؤثر عبور هوا کاهش یافته و مقاومت افزایش مییابد. این افزایش مقاومت بهصورت خطی یا نمایی بسته به نوع فیلتر، نرخ جریان هوا و غلظت آلایندهها پیش میرود و در نهایت به نقطهای میرسد که عملکرد سیستم بهشدت مختل شده و تعویض فیلتر ضروری میگردد.
اندازهگیری دقیق اختلاففشار به مهندسان امکان میدهد تا وضعیت واقعی فیلتر را بدون نیاز به بازرسی فیزیکی ارزیابی کنند. این پارامتر نهتنها نشاندهنده میزان اشباع فیلتر است، بلکه اطلاعات ارزشمندی درباره کیفیت هوای ورودی، کارایی سیستم تهویه و نیاز به تعمیرات احتمالی فراهم میآورد. در سیستمهای مدرن، این دادهها بهصورت پیوسته جمعآوری و تحلیل میشوند تا الگوهای رفتاری فیلتر شناسایی شده و تصمیمگیریهای بهینه انجام شود.
سنسورهای اختلاففشار آنلاین و پایش لحظهای

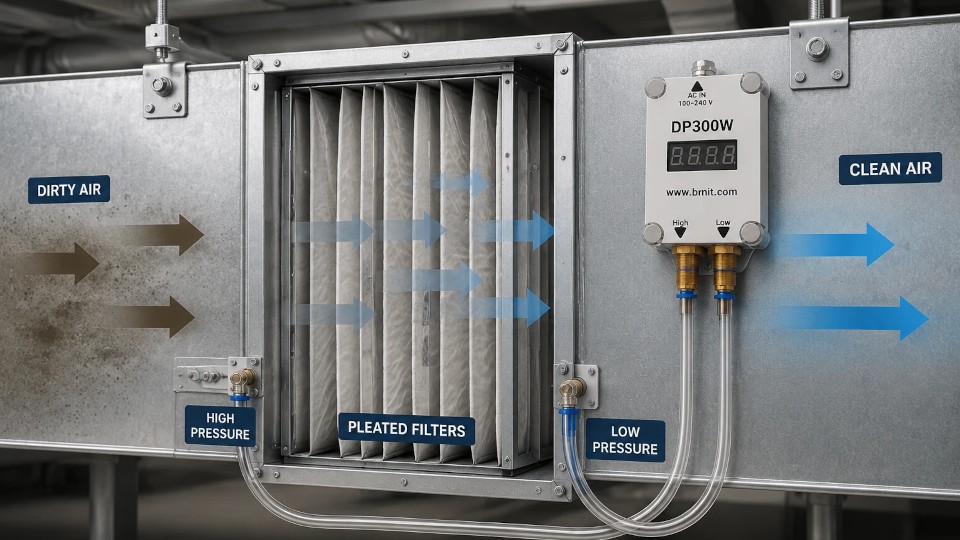

دستگاههای سنجش اختلاففشار آنلاین (Online Differential Pressure Sensors) ابزارهای الکترونیکی هستند که بهطور مستقیم در دو سوی فیلتر نصب شده و اختلاف فشار را بهصورت لحظهای اندازهگیری و ثبت میکنند. این سنسورها معمولاً از تکنولوژیهای پیزورزیستیو، خازنی یا غشایی استفاده کرده و قادرند تغییرات بسیار جزئی فشار را با دقت بالا تشخیص دهند. خروجی این سنسورها بهصورت سیگنال آنالوگ (4-20 میلیآمپر یا 0-10 ولت) یا دیجیتال (Modbus، BACnet) به سیستمهای کنترل ساختمان (BMS) یا کنترلرهای محلی ارسال میشود تا امکان نمایش، ثبت و تحلیل دادهها فراهم گردد.

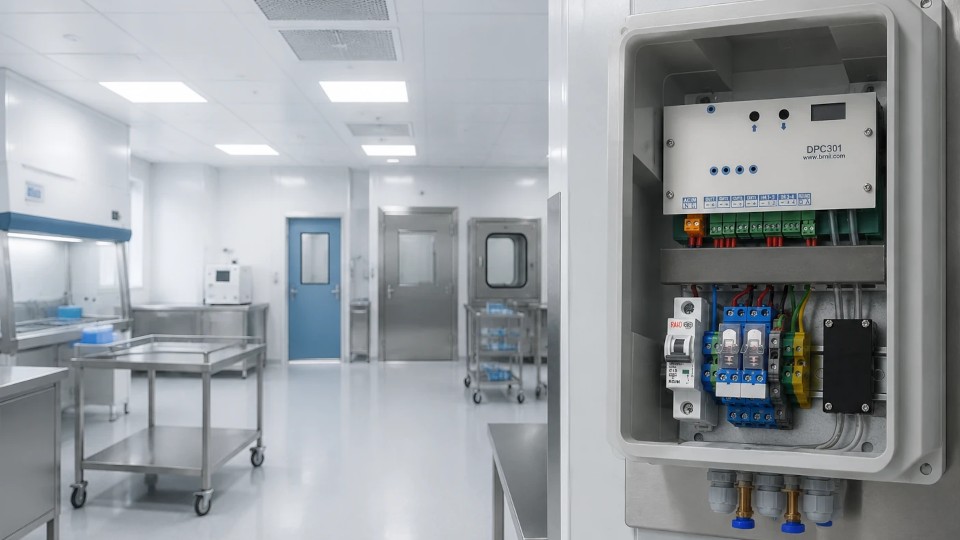

مزیت اصلی پایش آنلاین این است که مدیران تأسیسات میتوانند بدون حضور فیزیکی و در هر زمان، وضعیت فیلترها را از راه دور بررسی کنند. این قابلیت بهویژه در تأسیسات بزرگ، بیمارستانها، اتاقهای تمیز صنعتی و مراکز داده حیاتی است که نیاز به نظارت مداوم و واکنش سریع دارند.
سنسورهای مدرن مجهز به قابلیتهای هشدار هوشمند هستند که هنگام رسیدن اختلاففشار به آستانههای از پیش تعیینشده، پیامهای اعلان را به تیم نگهداری ارسال میکنند. این سیستمها همچنین قادرند دادههای تاریخی را ذخیره کرده و گزارشهای دورهای تولید کنند که برای تحلیل روند و برنامهریزی نگهداری پیشگیرانه ضروری است.
انواع سنسورهای اختلاففشار و معیارهای انتخاب
سنسورهای اختلاففشار در طیف وسیعی از دقت، محدوده اندازهگیری و قیمت عرضه میشوند. سنسورهای خازنی به دلیل پایداری بالا و حساسیت مناسب در محدودههای کمفشار، برای کاربردهای HVAC محبوب هستند. سنسورهای پیزورزیستیو دقت بیشتری دارند اما هزینه بالاتری دارند و معمولاً در کاربردهای حساس مانند اتاقهای تمیز کلاس ISO استفاده میشوند. هنگام انتخاب سنسور، باید محدوده اندازهگیری با حداکثر اختلاففشار مجاز فیلتر تطابق داشته باشد، دقت اندازهگیری حداقل 1٪ از محدوده کامل باشد و سنسور با شرایط محیطی مانند رطوبت، دما و آلودگیهای شیمیایی سازگار باشد.
تحلیل روند دادههای اختلاففشار و الگوهای رفتاری فیلتر
تحلیل روند (Trend Analysis) فرآیندی است که در آن دادههای اختلاففشار ثبتشده در طول زمان بررسی شده و الگوهای تغییرات شناسایی میشوند تا پیشبینیهای دقیقی از زمان تعویض فیلتر و رفتار آینده سیستم ارائه شود. در یک سیستم معمولی، اختلاففشار ابتدا بهآرامی افزایش یافته و سپس با شیب تندتری رشد میکند که نشاندهنده اشباع تدریجی فیلتر است. با رسم نمودار اختلاففشار بر حسب زمان، میتوان نقطه عطف (Inflection Point) را شناسایی کرد که در آن نرخ افزایش مقاومت تغییر میکند و این نقطه معمولاً زمان بهینه برای برنامهریزی تعویض فیلتر است.
تحلیل روند همچنین امکان شناسایی ناهنجاریها و مشکلات غیرمعمول را فراهم میکند. بهعنوان مثال، افزایش ناگهانی اختلاففشار ممکن است نشاندهنده نشتی در مجرای هوا، انسداد جزئی فیلتر یا ورود آلودگی غیرمعمول باشد. کاهش ناگهانی اختلاففشار نیز میتواند به معنای پارگی فیلتر، نشتی در سیل فیلتر یا کاهش جریان هوا باشد. با استفاده از الگوریتمهای یادگیری ماشین و هوش مصنوعی، میتوان مدلهای پیشبینی پیشرفتهای ایجاد کرد که نهتنها زمان تعویض را پیشبینی کنند، بلکه بهینهسازی مصرف انرژی و کاهش هزینههای نگهداری را نیز محقق سازند.
استراتژیهای بهینهسازی تعویض فیلتر بر اساس دادههای آنلاین
یکی از چالشهای اصلی در مدیریت فیلترها، تعیین زمان بهینه تعویض است که هم از نظر اقتصادی و هم از نظر عملکردی مطلوب باشد. استراتژی سنتی مبتنی بر تعویض دورهای با فواصل زمانی ثابت است که اغلب منجر به تعویض زودهنگام یا دیرهنگام میشود.
در مقابل، استراتژی مبتنی بر شرایط (Condition-Based Maintenance) از دادههای اختلاففشار آنلاین استفاده کرده و تعویض را زمانی انجام میدهد که فیلتر واقعاً به پایان عمر مفید خود رسیده است. این رویکرد نهتنها هزینههای مواد مصرفی را کاهش میدهد، بلکه مصرف انرژی را نیز بهینه میکند زیرا فیلترهای اشباعشده مقاومت بالایی ایجاد کرده و فنها را مجبور به کار بیشتر میکنند.
برای پیادهسازی این استراتژی، ابتدا باید حد آستانه اختلاففشار مجاز را بر اساس توصیه سازنده فیلتر و نیازهای عملیاتی سیستم تعیین کرد. معمولاً این مقدار بین 250 تا 500 پاسکال برای فیلترهای HVAC استاندارد است. سپس سیستم پایش آنلاین باید بهگونهای تنظیم شود که هنگام نزدیک شدن به این آستانه، هشدارهای پیشگیرانه صادر کند تا تیم نگهداری زمان کافی برای برنامهریزی و تهیه فیلتر جایگزین داشته باشد. در سیستمهای پیشرفته، میتوان از الگوریتمهای بهینهسازی چندمعیاره استفاده کرد که علاوه بر اختلاففشار، پارامترهایی مانند کیفیت هوا، مصرف انرژی و هزینه تعویض را نیز در نظر بگیرند و زمان بهینه را محاسبه کنند.
یکپارچهسازی با سیستمهای مدیریت ساختمان
یکپارچهسازی دادههای اختلاففشار با سیستمهای مدیریت ساختمان امکان نظارت متمرکز و کنترل هوشمند را فراهم میکند. در این سیستمها، دادههای سنسورها بهصورت خودکار جمعآوری شده و در داشبوردهای گرافیکی نمایش داده میشوند که مدیران میتوانند وضعیت تمام فیلترهای ساختمان را بهصورت همزمان مشاهده کنند. این سیستمها قابلیت تولید گزارشهای خودکار، ارسال اعلانهای ایمیل یا پیامک و حتی ثبت سفارش خودکار فیلتر جایگزین را دارند. همچنین میتوان دادههای تاریخی را برای تحلیل عملکرد بلندمدت، شناسایی الگوهای فصلی و بهینهسازی استراتژیهای نگهداری استفاده کرد که منجر به کاهش هزینههای عملیاتی و افزایش طول عمر تجهیزات میشود.
چالشها و راهکارهای عملی در پیادهسازی سیستمهای پایش
با وجود مزایای آشکار، پیادهسازی سیستمهای پایش اختلاففشار آنلاین با چالشهایی همراه است که باید بهدقت مدیریت شوند. یکی از مهمترین چالشها، کالیبراسیون و نگهداری سنسورها است زیرا سنسورهای اختلاففشار در معرض گرد و غبار، رطوبت و تغییرات دما قرار دارند که میتواند دقت آنها را تحت تأثیر قرار دهد. برای حل این مشکل، باید برنامه کالیبراسیون دورهای حداقل سالانه یکبار پیادهسازی شود و سنسورها با استانداردهای مرجع مقایسه شوند.
چالش دیگر، تفسیر صحیح دادهها و جلوگیری از هشدارهای کاذب است. نوسانات کوتاهمدت اختلاففشار ممکن است به دلیل تغییرات جریان هوا، باز و بسته شدن دمپرها یا تغییرات دمای محیط رخ دهد که نباید بهعنوان نشانه اشباع فیلتر تلقی شوند. برای این منظور، باید از فیلترهای نرمافزاری و الگوریتمهای میانگینگیری متحرک استفاده کرد که نوسانات لحظهای را حذف کرده و روند واقعی را نمایش دهند. همچنین تعیین آستانههای هشدار باید بر اساس دادههای تاریخی و شرایط خاص هر سیستم انجام شود تا از صدور هشدارهای غیرضروری جلوگیری شود و اعتماد کاربران به سیستم حفظ گردد.
نتیجهگیری
پایش هوشمند عمر مفید فیلترهای تهویه با استفاده از سنسورهای اختلاففشار آنلاین و تحلیل روند دادهها، رویکردی علمی و کارآمد برای مدیریت سیستمهای فیلتراسیون هوا ارائه میدهد. این روش نهتنها امکان تعیین دقیق زمان بهینه تعویض فیلتر را فراهم میکند، بلکه با کاهش هزینههای مواد مصرفی، بهینهسازی مصرف انرژی و افزایش قابلیت اطمینان سیستم، ارزش افزوده قابلتوجهی ایجاد میکند. با پیشرفت تکنولوژیهای IoT و هوش مصنوعی، انتظار میرود که سیستمهای پایش آینده قابلیتهای پیشرفتهتری مانند تشخیص خودکار ناهنجاریها، پیشبینی دقیقتر عمر باقیمانده و یکپارچگی کامل با سیستمهای مدیریت انرژی داشته باشند.
برای پیادهسازی موفق این سیستمها، ضروری است که از سنسورهای با کیفیت و دقت مناسب استفاده شود، برنامه کالیبراسیون و نگهداری منظم اجرا گردد و تیم بهرهبرداری آموزش کافی برای تفسیر دادهها و واکنش مناسب به هشدارها دریافت کند. با رعایت این اصول، سازمانها میتوانند از مزایای کامل پایش آنلاین بهرهمند شده و گامی مؤثر در جهت بهرهبرداری پایدار و هوشمند از تأسیسات تهویه مطبوع بردارند. سرمایهگذاری در این فناوریها نهتنها بازگشت سرمایه سریعی دارد، بلکه به بهبود کیفیت هوای داخلی، حفاظت از سلامت ساکنان و کاهش ردپای کربن سازمان نیز کمک میکند.
