پایش هوشمند دیزل ژنراتورها با پروتکل SNMP

مقدمه

در تمام صنایع، دسترسی بدون وقفه به انرژی الکتریکی به عنوان اصلی‌ترین پیش‌شرط تداوم خدمات و حفظ پایداری سیستم‌ها شناخته می‌شود. در هنگام بروز اختلالات سراسری در شبکه توزیع برق، بار اصلی تامین انرژی بدون وقفه بلافاصله بر دوش دیزل ژنراتورها و سامانه‌های برق اضطراری قرار می‌گیرد. با این وجود، بزرگ‌ترین دغدغه مدیران فناوری اطلاعات، نبود دید جامع و لحظه‌ای نسبت به سلامت مکانیکی، سوخت باقی‌مانده و پارامترهای الکتریکی ژنراتور در زمان وقوع بحران است. عدم اطلاع از خطاهای پنهان در لحظه استارت یا افت فشار روغن می‌تواند خسارت‌های جبران‌ناپذیری به بار آورد و سبب خاموشی کل سیستم گردد.

پایش سنتی که متکی بر بازرسی‌های دوره‌ای فیزیکی توسط تکنسین‌ها است، هرگز نمی‌تواند ریسک‌های بحرانی ناشی از قطعی ناگهانی برق را در صنایع به صفر برساند. پاسخ هوشمندانه به این چالش، اتصال مستقیم داده‌های عملیاتی دیزل ژنراتور به سامانه‌های یکپارچه مدیریت شبکه مانند نرم‌افزارهای مانیتورینگ با پروتکل استاندارد SNMP است. این راهکار امکان واکنش لحظه‌ای و نظارت پیوسته بر تمام پارامترهای حیاتی مولد برق را بدون نیاز به حضور فیزیکی افراد در محل فراهم می‌کند. در این مقاله، سازوکار استانداردسازی داده‌ها، غلبه بر چالش‌های فنی و شیوه خواندن داده‌های ژنراتور را بررسی خواهیم کرد.

شکاف عمیق ساختاری میان پروتکل‌های صنعتی و سامانه‌های فناوری اطلاعات

یکی از معضلات اصلی در مهندسی زیرساخت، تفاوت ماهوی در ساختار پروتکل‌های ارتباطی حوزه اتوماسیون صنعتی یا فناوری عملیاتی با حوزه فناوری اطلاعات (IT) است. غالب کنترلرهای دیزل ژنراتور مطرح بازار اطلاعات حیاتی را تنها بر بستر پورت سریال RS485 و پروتکل مدباس (Modbus RTU) منتشر می‌کنند. پروتکل مدباس برای ارتباطات ترتیبی سیمی، ساده و سرعت‌های پایین صنعتی طراحی شده و ذاتا هیچ سازگاری مستقیمی با بسترهای مدرن شبکه اترنت و استانداردهای مدیریتی ندارد. این تفاوت پروتکلی باعث می‌شود که دستگاه‌های صنعتی نتوانند به صورت خودکار داده‌های عملیاتی خود را برای سامانه‌های مدیریت شبکه ارسال کنند.

در نقطه مقابل، تیم‌های فناوری اطلاعات زیرساخت‌های نظارتی خود را بر پایه پروتکل استاندارد مدیریت شبکه یعنی SNMP بنا کرده‌اند. پروتکل SNMP مبتنی بر درخواست و پاسخ ساختاریافته در بستر شبکه IP بوده و داده‌ها را با استفاده از ساختار درختی و شناسه‌های عددی موسوم به OID تفسیر می‌نماید. عدم تطابق میان این دو محیط ارتباطی، سال‌ها منجر به تشکیل جزیره‌های اطلاعاتی مجزا در سازمان‌ها شده است که تحلیل جامع وضعیت برق را ناممکن می‌ساخت. برای پر کردن این شکاف فناورانه، زیرساخت نیازمند مکانیزمی است که بتواند نقش یک مترجم آنلاین، امن و بدون واسطه را میان پورت سریال و بستر اترنت ایفا کند.

معماری ارتباطی کنترلرهای دیزل ژنراتور و نگاشت حافظه مدباس

کنترلرهای الکترونیکی نصب‌شده روی تابلوهای دیزل ژنراتور وظیفه سنجش ده‌ها پارامتر فیزیکی و الکتریکی از جمله ولتاژ، فرکانس، جریان، دمای آب رادیاتور و سطح باک گازوئیل را بر عهده دارند. این داده‌ها به طور مداوم درون جدول‌های حافظه مدباس با آدرس‌های رجیستری مشخص و در قالب انواع متغیرهای عددی با دقت‌های متفاوت ذخیره و به‌روزرسانی می‌شوند.

پیچیدگی ارتباط با کنترلر ژنراتور زمانی افزایش می‌یابد که پارامترهای مختلف با فرمت‌های ناهمگون نظیر اعداد علامت‌دار، متغیرهای شانزده‌بیتی یا متغیرهای سی‌ودوبیت بدون علامت ذخیره گردند. عدم تطابق در نحوه خوانش بیت‌ها و بایت‌ها می‌تواند سبب نمایش اعداد غیرواقعی، اشتباه در محاسبه سطوح بحرانی و در نتیجه اتخاذ تصمیمات نادرست توسط مدیران زیرساخت گردد. بنابراین، هر سامانه‌ای که قصد خواندن این اطلاعات را دارد باید توانایی بالایی در درک انواع داده‌های مدباس و دیکود کردن صحیح مقادیر مهندسی داشته باشد. علاوه بر این، سرعت تبادل داده در خط سریال باید به‌گونه‌ای مدیریت شود که پایش آنلاین ژنراتور بدون ایجاد تاخیر در شبکه صنعتی تضمین گردد.

نقدهای وارد بر رویکردهای سنتی و معایب استفاده از رایانه‌های میانی

در گذشته، رایج‌ترین روش برای تبدیل پروتکل مدباس ژنراتور به SNMP استفاده از یک کیس کامپیوتری صنعتی مجهز به سیستم‌عامل ویندوز یا لینوکس به همراه مبدل‌های یو‌اس‌بی بود. در این ساختار نرم‌افزارهای واسط سنگین وظیفه داشتند مدام پورت سریال را بخوانند و پس از پردازش، سرور نرم‌افزاری SNMP را برای ارسال اطلاعات شبیه‌سازی نمایند. هرچند این شیوه در ابتدا ممکن است ارزان یا ساده به نظر برسد، اما در عمل چالش‌های فنی و ریسک‌های پنهان بسیار زیادی به همراه دارد. نگهداری یک سیستم‌عامل کامل نیازمند به‌روزرسانی مداوم، مراقبت از آسیب‌های ویروسی و مدیریت منابع سخت‌افزاری سنگین در محیط پر از نویز موتورخانه است.

افزون بر این، کامپیوترهای واسط دارای قطعات متحرک مانند فن‌های خنک‌کننده و حافظه‌های مکانیکی هستند که در برابر لرزش‌های شدید دیزل ژنراتور و گرد و غبار آسیب‌پذیرند. خرابی منبع تغذیه کامپیوتر یا کرش ناگهانی سیستم‌عامل درست در لحظه قطعی سراسری برق، باعث کوری کامل سیستم مانیتورینگ در حیاتی‌ترین بازه زمانی ممکن خواهد شد. هزینه بالای برق مصرفی مداوم این سیستم‌ها، آسیب‌پذیری شدید امنیتی پورت‌های باز و وابستگی به لایسنس‌های نرم‌افزاری، این معماری را از نظر استانداردهای مهندسی کاملاً منسوخ کرده است. صنعت مدرن امروزه به سمت تجهیزات سخت‌افزاری اختصاصی، مستقل و بدون نیاز به سیستم‌عامل‌های آسیب‌پذیر روی آورده است تا پایداری داده‌ها صددرصد تضمین گردد.

معرفی معماری بدون واسطه با مبدل صنعتی RS485 به SNMP

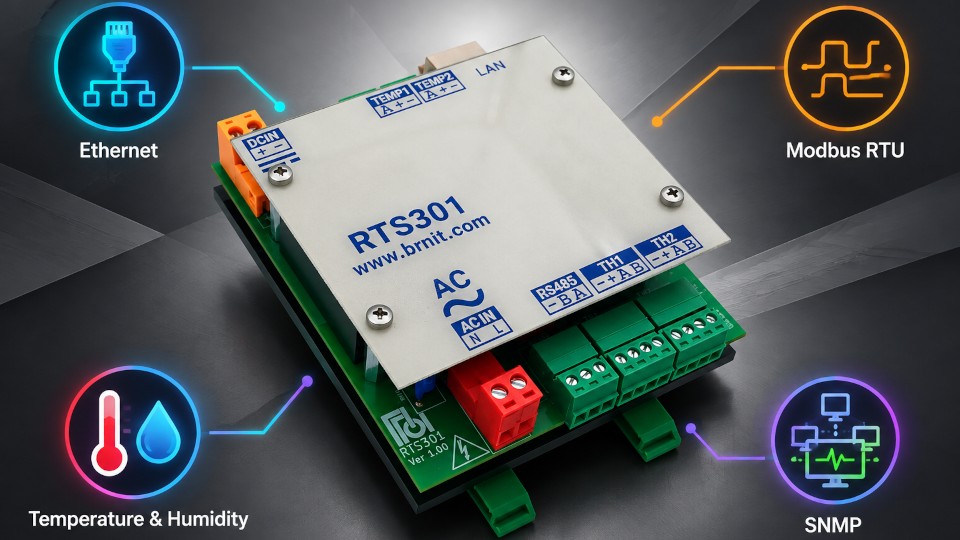

برای برطرف ساختن ریشه‌ای موانع گذشته، شرکت بهین رایانه نقشینه سخت‌افزار صنعتی و اختصاصی RTS301 را به عنوان یک گیت‌وی لایه سخت‌افزار طراحی کرده است. این تجهیز هوشمند قادر است به صورت مستقل داده‌های پورت سریال RS485 کنترلر ژنراتور را خوانده و آنها را مستقیماً به بسته‌های استاندارد پروتکل SNMP تبدیل نماید. عملکرد کاملاً مستقل و اختصاصی این سخت‌افزار نیاز به هرگونه سرور واسط، نرم‌افزارهای جانبی و رایانه‌های حجیم را به طور کامل از مدار زیرساخت پایش الکتریکی حذف می‌کند. نتیجه این تحول ساختاری، کاهش محسوس هزینه‌های نگهداری، ارتقای چشمگیر امنیت سایبری و افزایش ضریب اطمینان شبکه برق اضطراری در شرایط بحرانی است.

طراحی الکترونیکی این محصول به صورت سخت‌افزار صنعتی با قابلیت نصب استاندارد روی ریل تابلو برق انجام شده و انرژی ناچیزی برای عملکرد پیوسته مصرف می‌نماید. پردازنده تعبیه‌شده در این دستگاه اطلاعات دریافتی از پورت ایزوله سریال را پردازش کرده و روی پورت اترنت در دسترس می‌گذارد. بهره‌گیری از معماری نرم‌افزاری پیشرفته امکان پاسخ‌دهی به کوئری‌های نرم‌افزارهای مانیتورینگ را با نهایت سرعت و بدون کوچک‌ترین وقفه فراهم می‌آورد که این ویژگی بسیار حیاتی است. بدین ترتیب تیم‌های زیرساخت می‌توانند با اطمینان خاطر، فرآیند جمع‌آوری داده‌های حیاتی ژنراتور را به یک دستگاه کامپکت با طول عمر عملیاتی بالا بسپارند.

پارامترهای کلیدی در پایش دیزل ژنراتور که باید از طریق SNMP رصد شوند

پایش کامل و موثر یک دیزل ژنراتور نیازمند جمع‌آوری مجموعه‌ای از پارامترهای الکتریکی، مکانیکی و هشدارهای عملکردی است که سلامت کلی سیستم را مشخص می‌سازند. با اتصال مبدل به پورت ارتباطی ژنراتور، می‌توان طیف وسیعی از اطلاعات را استخراج کرده و به صورت گرافیکی در نرم‌افزارهای نظارتی به نمایش درآورد:

• پارامترهای اساسی برق تولیدی ژنراتور: نظارت برخط بر ولتاژهای فاز به فاز و فاز به نول، جریان مصرفی هر فاز، توان اکتیو و راکتیو، ضریب توان و فرکانس خروجی مولد برای پیشگیری از نوسانات مخرب بار.
• شاخص‌های حیاتی سلامت مکانیکی موتور: رصد مداوم دمای آب خنک‌کننده رادیاتور، فشار روغن درون سیلندرها، سرعت چرخش بر حسب دور بر دقیقه و مدت زمان کارکرد کلی موتور دیزل.
• پایش مخزن سوخت و سامانه‌های مصرفی: اندازه‌گیری دقیق درصد سوخت باقی‌مانده در باک روزانه و باک اصلی به منظور هشدار زودهنگام قبل از تخلیه کامل گازوئیل در زمان کارکرد طولانی ژنراتور.
• وضعیت باتری و استارتر اضطراری: سنجش ولتاژ باتری‌های استارت برای اطمینان از سلامت شارژرها، زیرا ضعف در باتری علت بیش از نیمی از عدم موفقیت‌ها در روشن شدن ژنراتور است.
• سیگنال‌های وضعیت و هشدارهای حفاظتی: دریافت لحظه‌ای پیام‌های مربوط به حالت کاری ژنراتور (دستی، خودکار یا خاموش)، هشدارهای اضافه‌بار، دمای بالا، افت فشار روغن و وضعیت رله انتقال بار خودکار.

راهنمای گام‌به‌گام پیاده‌سازی و پیکربندی شبکه مانیتورینگ ژنراتور

پیاده‌سازی موفق این معماری نیازمند رعایت اصول سیم‌کشی صنعتی و پیکربندی صحیح نرم‌افزاری است تا انتقال داده‌ها بدون تداخل و با صحت کامل انجام گیرد. فرایند استقرار این راهکار را می‌توان در چند مرحله شفاف و مشخص دسته‌بندی کرد که اجرای دقیق آن‌ها تضمین‌کننده ارتباطی پایدار خواهد بود.

گام اول: اتصالات فیزیکی و سیم‌کشی پورت سریال

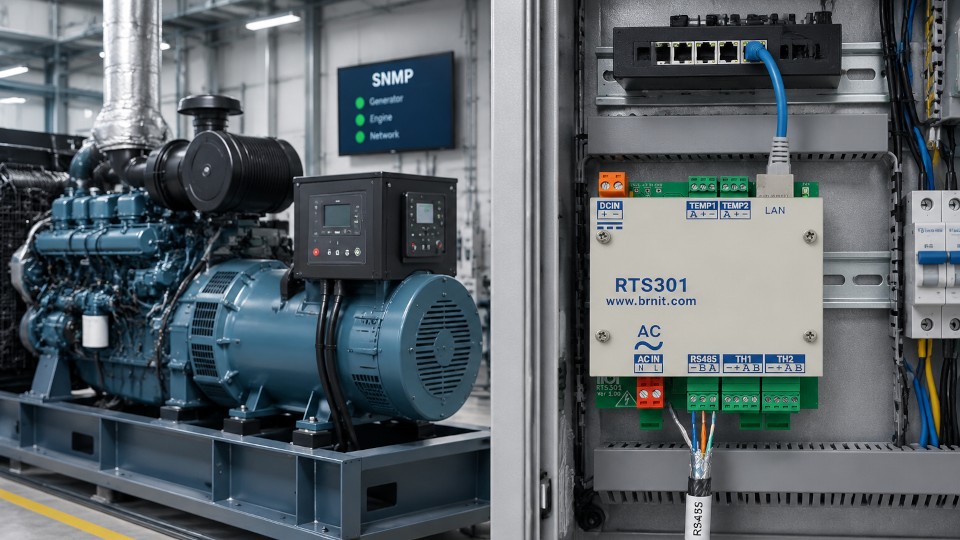

ابتدا پورت ارتباطی RS485 کنترلر ژنراتور با استفاده از کابل شیلددار دورشته‌ای استاندارد و رعایت صحیح قطب‌های مثبت و منفی به ورودی سریال مبدل متصل می‌شود. تنظیم صحیح مقاومت‌های پایان خط در فواصل طولانی و اتصال شیلد کابل به ارت پایدار جهت خنثی‌سازی نویزهای ناشی از دینام و ژنراتور الزامی خواهد بود.

گام دوم: اتصال به شبکه اترنت و ورود به پنل کاربری تحت وب

کابل شبکه متصل به سوئیچ زیرساخت به پورت اترنت مبدل وصل شده و کارشناس از طریق مرورگر به رابط وب دستگاه با آدرس پیش‌فرض دسترسی پیدا می‌کند. تمامی تنظیمات شبکه شامل تنظیم آدرس استاتیک، گیت‌وی و ساب‌نت ماسک در محیط کاربری وب به سادگی و بدون ابزارهای متفرقه انجام می‌پذیرد.

گام سوم: تنظیمات پارامترهای ارتباطی مدباس

نرخ تبادل داده، تعداد بیت‌ها، بیت توازن و آدرس دستگاه کنترلر ژنراتور دقیقا منطبق با کاتالوگ فنی شرکت سازنده کنترلر تنظیم می‌گردد. مبدل با بهره‌گیری از موتور پردازشی خود، صحت برقراری پولینگ منظم با کنترلر را بررسی کرده و در صورت وجود خطا وضعیت را اعلام می‌کند.

گام چهارم: نگاشت تگ‌ها، رجیسترها و انواع داده‌ها

در این بخش، آدرس رجیسترهای پارامترهای انتخابی نظیر ولتاژ، فرکانس، فشار روغن و سوخت با فانکشن‌کدهای استاندارد خواندن و نوع متغیر درون جدول مبدل ثبت می‌شوند. رابط کاربری پیشرفته امکان نام‌گذاری تگ‌ها به زبان فارسی را فراهم ساخته و هر متغیر را به یک شناسه OID منحصربه‌فرد بر بستر SNMP تبدیل می‌نماید.

گام پنجم: ادغام با نرم‌افزار مانیتورینگ و ایجاد داشبوردها

با وارد کردن فایل توصیفی OID در نرم‌افزارهای مانیتورینگ مرکزی مانند زبیکس یا پی‌آرتی‌جی، سنجه‌ها به طور خودکار شروع به جمع‌آوری داده‌های لحظه‌ای دیزل ژنراتور می‌کنند. اکنون می‌توان نمودارهای تحلیلی، آستانه‌های هشدار خودکار، ارسال پیامک هنگام بروز خطا و گزارش‌های ماهانه عملکرد مولد را به راحتی فعال نمود.

تضمین پایداری در محیط‌های پرنویز به کمک ایزولاسیون گالوانیک

محیط پیرامون دیزل ژنراتورها به دلیل حضور جرقه‌زن‌ها، سوئیچینگ بارهای سنگین القایی و میدان‌های مغناطیسی قوی، همواره مستعد القای نویزهای شدید الکتریکی است. ورود ولتاژهای ناخواسته و سرج‌های گذرا از طریق سیم‌کشی سریال می‌تواند پردازنده‌های حساس شبکه را دچار سوختگی یا ناپایداری‌های نرم‌افزاری مداوم نماید. از این رو، رعایت اصل جداسازی الکتریکی در درگاه‌های ورودی و خروجی یکی از اساسی‌ترین فاکتورهای مهندسی در پروژه‌های اتوماسیون زیرساخت‌های حساس محسوب می‌شود.

دستگاه RTS301 مجهز به ایزولاسیون گالوانیک کامل در بخش پورت سریال RS485 است که ارتباط فیزیکی خط سیگنال را از مدارهای حساس داخلی جدا می‌سازد. این ایزولاسیون مانع از ایجاد لوپ‌های مخرب زمین و انتقال شوک‌های ناشی از استارت ژنراتور به ساختار شبکه کامپیوتری اتاق سرور و دیتاسنتر خواهد شد. علاوه بر این، دستگاه با پایش همزمان شرایط محیطی نظیر دمای محفظه تابلو و رطوبت، مدیران را از بروز شرایط غیرمجاز محیطی قبل از آسیب دیدن قطعات آگاه می‌سازد.

نتیجه گیری

پایش آنلاین و بی‌درنگ دیزل ژنراتورها نه تنها یک انتخاب مهندسی، بلکه ضرورتی انکارناپذیر برای حفظ امنیت و تاب‌آوری صنایع حیاتی است. پر کردن فاصله تاریخی میان دنیای مدباس و شبکه‌های مبتنی بر SNMP دیگر نیازمند راه‌حل‌های پرهزینه، ناپایدار و غیرایمن سیستم‌های رایانه‌ای قدیمی نیست. بهره‌گیری از مبدل‌های تخصصی و مستقل، بستری امن، بدون واسطه و با دوام صنعتی بالا برای پایش پیوسته تمامی پارامترها فراهم می‌کند. با استفاده از این فناوری، مدیران زیرساخت دید کاملی نسبت به وضعیت منابع تامین برق داشته و پایداری شبکه را در حساس‌ترین لحظات تضمین می‌نمایند.
