مانیتورینگ ژنراتورهای مدباس (RS485) در بستر شبکه (SNMP)

مقدمه‌

پایش لحظه‌ای زیرساخت‌های حیاتی، یک الزام قطعی برای پایداری سرویس‌ها است. بسیاری از دیزل ژنراتورهای مستقر در سایت‌ها، فاقد پورت شبکه مستقیم هستند. این تجهیزات معمولا تنها از طریق پنل کاربری خود قابل کنترل می‌باشند. عدم دسترسی از راه دور به وضعیت ژنراتور، ریسک خاموشی‌ها را افزایش می‌دهد. مدیران زیرساخت نیازمند راهکاری برای ادغام این تجهیزات در سیستم‌های مانیتورینگ یکپارچه هستند.

راهکار عملی، استفاده از پروتکل‌های ارتباطی موجود بر روی کنترلر ژنراتورها است. اکثر بردهای کنترلی از پورت سریال RS485 و پروتکل مدباس پشتیبانی می‌کنند. با استفاده از کارت‌های مبدل سخت‌افزاری، این پورت سریال به شبکه اترنت متصل می‌شود. این کارت‌ها پروتکل مدباس را به پروتکل استاندارد شبکه یعنی SNMP ترجمه می‌کنند. با این روش، اطلاعات حیاتی ژنراتور به صورت آنلاین در دسترس قرار می‌گیرد.

چالش دسترسی به ژنراتورهای فاقد پورت شبکه

تجهیزات تامین برق اضطراری، ضامن پایداری سیستم‌ها در زمان قطع برق هستند. بسیاری از ژنراتورهای باکیفیت و صنعتی، سال‌ها پیش نصب شده‌اند. این دستگاه‌ها از نظر مکانیکی و تولید توان بسیار کارآمد عمل می‌کنند. با این حال، کنترلرهای آن‌ها برای اتصال به شبکه‌های کامپیوتری طراحی نشده‌اند.

نبود ارتباط شبکه‌ای، تیم‌های پشتیبانی را مجبور به بازدیدهای میدانی می‌کند. بررسی وضعیت سوخت، دمای موتور و ولتاژ خروجی نیازمند حضور فیزیکی تکنسین است. این روش خطای انسانی بالایی دارد و در شرایط بحرانی زمان‌بر است. اگر ژنراتور در زمان قطع برق استارت نخورد، خسارات جبران‌ناپذیری به بار می‌آید. بنابراین، ارتقای این کنترلرها برای ارتباط با شبکه، یک ضرورت فنی محسوب می‌شود.

نقش RS485 و پروتکل مدباس در ژنراتورها

پورت RS485 یک استاندارد ارتباطی بسیار مقاوم در محیط‌های صنعتی است. این بستر فیزیکی در برابر نویزهای الکترومغناطیسی محیط ژنراتور پایداری بالایی دارد. طول کابل‌کشی در این استاندارد می‌تواند تا 1200 متر نیز برسد. پروتکل انتقال داده بر روی این بستر، معمولا Modbus RTU است.

مدباس یک زبان مشترک برای تجهیزات صنعتی محسوب می‌شود. سازندگان کنترلرهای ژنراتور از این پروتکل پشتیبانی می‌کنند. تمام اطلاعات حسگرهای متصل به موتور و آلترناتور، در رجیسترهای مدباس ذخیره می‌شوند. هر رجیستر دارای یک آدرس مشخص است که مقدار یک پارامتر را نگه می‌دارد. سیستم‌های خارجی می‌توانند با ارسال درخواست به این آدرس‌ها، مقادیر را بخوانند.

کارت مبدل و درگاه ارتباطی (Gateway)

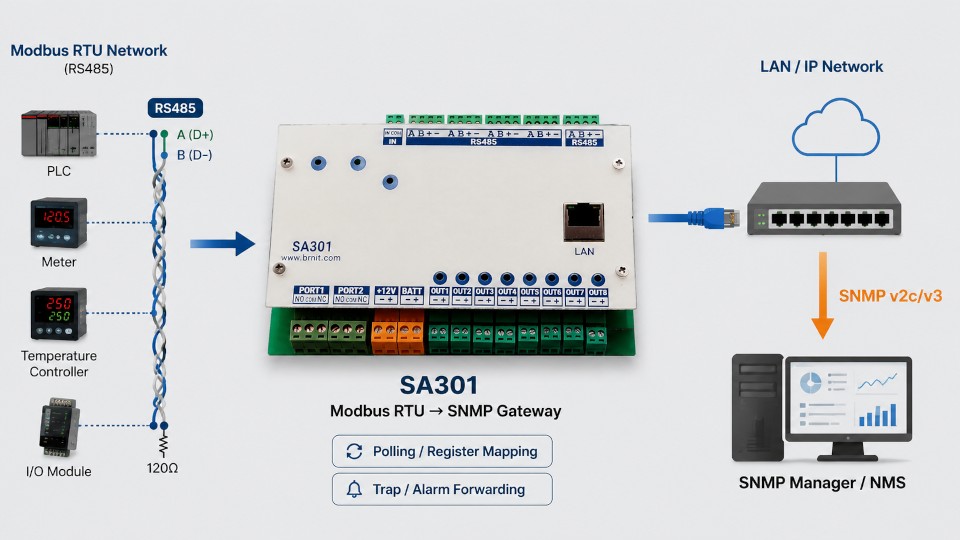

برای انتقال داده‌های سریال به بستر شبکه، به یک سخت‌افزار واسط نیاز داریم. این سخت‌افزار به عنوان کارت مبدل پروتکل یا Gateway شناخته می‌شود. کارت مبدل از یک سو از طریق دو رشته سیم به پورت RS485 ژنراتور متصل می‌گردد. از سوی دیگر، با یک کابل شبکه استاندارد به سوئیچ شبکه متصل می‌شود.

وظیفه اصلی این کارت، ترجمه داده‌ها است. مبدل به صورت مداوم رجیسترهای مدباس ژنراتور را بازخوانی می‌کند. سپس این اعداد خام را به فرمت قابل فهم برای شبکه‌های کامپیوتری تبدیل می‌نماید. در نهایت، داده‌های پردازش شده را بر بستر پروتکل SNMP ارائه می‌دهد. این پروتکل، زبان استاندارد نرم‌افزارهای مانیتورینگ شبکه است.

پارامترهای الکتریکی قابل مانیتورینگ

با برقراری این ارتباط، دسترسی به پارامترهای الکتریکی ژنراتور امکان‌پذیر می‌شود. مانیتورینگ این مقادیر برای اطمینان از کیفیت توان خروجی ضروری است. افت ولتاژ یا نوسان فرکانس می‌تواند به تجهیزات مصرف‌کننده آسیب جدی وارد کند. از طریق پروتکل SNMP، تمامی این مقادیر به صورت لحظه‌ای رصد می‌شوند.

پارامترهای کلیدی شامل ولتاژ خط به خط و خط به نول برای هر سه فاز است. جریان مصرفی هر فاز به صورت مجزا قابل مشاهده خواهد بود. توان اکتیو، توان راکتیو و ضریب توان (Power Factor) نیز مانیتور می‌شوند. فرکانس خروجی ژنراتور به عنوان یک شاخص مهم پایداری، مرتبا ثبت می‌گردد. تیم پشتیبانی می‌تواند نمودار مصرف توان را در طول زمان تحلیل کند.

پایش پارامترهای مکانیکی و وضعیت موتور بر اساس مدل دستگاه

علاوه بر پارامترهای الکتریکی، سلامت بخش مکانیکی موتور دیزل بسیار اهمیت دارد. استهلاک قطعات یا کمبود سیالات می‌تواند منجر به توقف ناگهانی ژنراتور شود. سنسورهای نصب شده روی موتور(بسته به مدل ژنراتور)، اطلاعات خود را به کنترلر ارسال می‌کنند. این اطلاعات نیز از طریق مدباس و سپس کارت شبکه قابل استخراج هستند.

دمای آب یا مایع خنک‌کننده یکی از مهم‌ترین پارامترها است. افزایش غیرعادی دما می‌تواند نشان‌دهنده خرابی واترپمپ یا نشتی سیستم باشد. فشار روغن موتور به صورت دقیق و آنلاین پایش می‌شود. سطح سوخت موجود در مخزن روزانه نیز قابل مشاهده است. دور موتور در دقیقه (RPM) و ولتاژ باتریِ استارت نیز از دیگر پارامترهای حیاتی می‌باشند.

یکپارچگی با سیستم‌های مانیتورینگ شبکه

پروتکل SNMP برای جمع‌آوری اطلاعات در شبکه‌های بزرگ طراحی شده است. نرم‌افزارهای معروفی مانند zabbix، PRTG و SolarWinds بر پایه این پروتکل کار می‌کنند. پشتیبانی کارت مبدل از SNMP، کار یکپارچه‌سازی را بسیار ساده می‌کند. نیازی به نصب نرم‌افزار مجزا برای مانیتورینگ ژنراتور نخواهد بود.

مدیریت هشدارها و سیستم Notification

مزیت بزرگ سیستم‌های تحت شبکه، امکان تعریف آستانه خطر (Threshold) است. تکنسین‌ها نیازی ندارند به صورت مداوم به مانیتور خیره شوند. سیستم مانیتورینگ به گونه‌ای برنامه‌ریزی می‌شود که مقادیر غیرعادی را به سرعت تشخیص دهد. نرم‌افزار شبکه به صورت پیوسته داده‌ها را از کارت مبدل دریافت می‌کند. سپس این اطلاعات با محدوده‌های امن و مجازِ از پیش تعریف شده مقایسه می‌شوند.

همچنین داشبورد مانیتورینگ با تغییر رنگ تجهیزات یا پخش آلارم صوتی، وضعیت بحرانی را نشان می‌دهد. به عنوان مثال، افت سطح سوخت به زیر بیست درصد بلافاصله به مدیر زیرساخت اطلاع داده می‌شود. این واکنش سریع و هوشمند، از خاموشی سیستم‌ها و بروز خسارات سنگین جلوگیری می‌کند. با این روش، نظارت بر ژنراتور از حالت انفعالی به یک سیستم کاملا فعال و پیشگیرانه تبدیل می‌شود.

کاهش هزینه‌های تعمیر و نگهداری

راه‌اندازی سیستم مانیتورینگ آنلاین، تاثیر مستقیمی بر کاهش هزینه‌های عملیاتی دارد. روش سنتی نگهداری، مبتنی بر بازدیدهای زمان‌بندی شده و تقویمی است. اما با دسترسی به داده‌های دقیق، می‌توان به سمت نگهداری پیش‌بینانه (Predictive Maintenance) حرکت کرد. این روش بر اساس وضعیت واقعی تجهیزات برنامه‌ریزی می‌شود.

تحلیل نمودارهای دمای موتور و فشار روغن در طول زمان بسیار کمک‌کننده است. تغییرات جزئی اما مستمر در این نمودارها، نشان‌دهنده شروع یک استهلاک مکانیکی است. تیم تعمیرات می‌تواند پیش از خرابی کامل قطعه، برای تعویض آن برنامه‌ریزی کند. این رویکرد، زمان توقف سیستم (Downtime) را به حداقل می‌رساند و عمر مفید دیزل ژنراتور را افزایش می‌دهد.

امنیت داده‌ها در مانیتورینگ ژنراتور

اتصال تجهیزات صنعتی به شبکه کامپیوتری، نیازمند رعایت اصول امنیتی است. کنترلرهای ژنراتور به تنهایی مکانیسم‌های دفاعی سایبری ندارند. کارت‌های مبدل شبکه باید امکانات پایه‌ای امنیت را فراهم کنند. محدود کردن آدرس‌های IP مجاز برای دسترسی به کارت، یکی از این روش‌ها است.

استفاده از نسخه‌های امن‌تر پروتکل، مانند SNMPv3، به شدت توصیه می‌شود. این نسخه از پروتکل دارای سیستم احراز هویت و رمزنگاری داده‌ها است. با فعال‌سازی رمزنگاری، امکان شنود داده‌های حیاتی زیرساخت برق توسط افراد غیرمجاز از بین می‌رود. شبکه‌بندی مجازی (VLAN) مجزا برای تجهیزات زیرساخت، لایه امنیتی دیگری را ایجاد می‌کند.

مراحل نصب و راه‌اندازی فیزیکی

اجرای این راهکار در محیط‌های صنعتی نیازمند دقت به جزئیات فیزیکی است. ابتدا باید از سازگاری کنترلر ژنراتور با پروتکل مدباس اطمینان حاصل کرد. کابل‌کشی RS485 باید با استفاده از کابل‌های شیلددار زوج‌به‌هم‌تابیده انجام شود. اتصال صحیح ارت به شیلد کابل، برای جلوگیری از نویز موتور ضروری است.

سپس در منوی تنظیمات کنترلر ژنراتور، پارامترهای ارتباطی تنظیم می‌شوند. سرعت انتقال داده (Baud Rate)، توقف بیت (Stop Bit) و آدرس مدباس باید مشخص گردند. همین تنظیمات دقیقا باید در واسط کاربری تحت وب کارت مبدل نیز وارد شوند. پس از برقراری ارتباط سبز میان کنترلر و کارت، کابل شبکه متصل می‌گردد و ارتباط IP آزمایش می‌شود.

نتیجه‌گیری

ارتقای ژنراتورهای فاقد پورت شبکه به سیستم‌های هوشمند، فرآیندی پیچیده نیست. استفاده از قابلیت‌های موجود مانند پورت RS485 و پروتکل مدباس، هزینه‌ها را به شدت کاهش می‌دهد. کارت‌های مبدل سخت‌افزاری، به عنوان پلی مطمئن میان تجهیزات صنعتی و شبکه‌های فناوری اطلاعات عمل می‌کنند. ترجمه داده‌ها به پروتکل استاندارد SNMP، امکان پایش لحظه‌ای و دقیق تمامی پارامترهای حیاتی را فراهم می‌سازد.

مدیران زیرساخت با این روش می‌توانند وضعیت ولتاژ، توان، دما و سوخت را به صورت متمرکز رصد کنند. تعریف هشدارهای هوشمند، وابستگی به بازدیدهای فیزیکی را کاهش داده و سرعت رفع خرابی‌ها را افزایش می‌دهد. در نهایت، این راهکار با اجرای نگهداری پیش‌بینانه، ضریب اطمینان سیستم برق اضطراری را به حداکثر می‌رساند. یکپارچگی تجهیزات زیرساخت برق با نرم‌افزارهای مانیتورینگ، ضامن پایداری خدمات سازمان خواهد بود.
