Modbus RTU چیست و چه کاربردی در صنعت دارد؟
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدّمه
در یک کارخانه، ساختمان بزرگ، موتورخانه، سردخانه یا تابلو برق صنعتی، تجهیزات متعددی بهطور همزمان کار میکنند و هرکدام اطلاعات ارزشمندی تولید میکنند. کنتور برق مقدار مصرف انرژی را ثبت میکند، اینورتر وضعیت موتور را اعلام میکند، کنترلر دما دمای محیط را اندازه میگیرد و PLC فرمانهای کنترلی را اجرا میکند.
اگر این اطلاعات فقط روی نمایشگر هر دستگاه باقی بمانند، اپراتور برای بررسی شرایط باید بهصورت حضوری سراغ تجهیزات مختلف برود. این روش زمانبر است، احتمال خطای انسانی را افزایش میدهد و معمولاً باعث میشود مشکلات فنی دیرتر شناسایی شوند.
اینجاست که Modbus RTU اهمیت پیدا میکند. مدباس RTU یک روش ارتباطی استاندارد است که به تجهیزات صنعتی کمک میکند اطلاعات خود را با یکدیگر، با سیستم مانیتورینگ یا با نرمافزارهای مدیریتی به اشتراک بگذارند.
به زبان ساده، Modbus RTU مانند یک زبان مشترک میان تجهیزات صنعتی عمل میکند. وقتی دو دستگاه از این زبان پشتیبانی کنند، میتوانند دادههایی مانند دما، فشار، ولتاژ، جریان، وضعیت خطا یا فرمان روشن و خاموش را مبادله کنند.
این قابلیت، پایه بسیاری از پروژههای اتوماسیون صنعتی، مانیتورینگ انرژی، کنترل موتورخانه، مدیریت تجهیزات و اینترنت اشیای صنعتی محسوب میشود. به همین دلیل، آشنایی با کاربرد Modbus RTU برای مدیران فنی، صاحبان کارخانه، پیمانکاران برق و خریداران تجهیزات صنعتی مفید است.
Modbus RTU چیست؟
پروتکل مودباس به عنوان یک پروتکل ارتباطی در سال 1979 توسط Modicon، شرکتی که کنترلکنندههای منطقی قابل برنامهریزی (PLC) را تولید میکرد، توسعه یافت تا این دستگاهها بتوانند با یکدیگر ارتباط برقرار کنند.

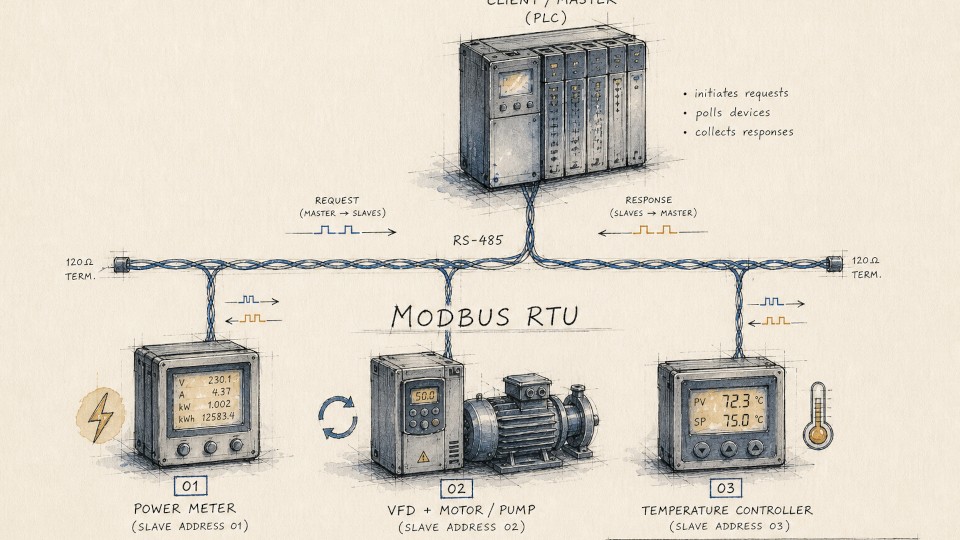

Modbus RTU یک پروتکل ارتباطی صنعتی است که برای تبادل داده میان تجهیزات الکترونیکی و کنترلی استفاده میشود. واژه RTU به نوعی از انتقال داده اشاره دارد که اطلاعات را به شکل فشرده و باینری روی خط ارتباطی ارسال میکند.
در عمل، تجهیزاتی مانند کنتورهای برق، درایوهای کنترل دور موتور، PLC، کنترلرهای دما، رلههای حفاظتی و ماژولهای ورودی و خروجی میتوانند از طریق Modbus RTU به یکدیگر متصل شوند.
نکته مهم این است که Modbus RTU صرفاً برای نمایش اطلاعات نیست. این پروتکل میتواند هم برای دریافت داده و هم برای ارسال فرمان کنترلی استفاده شود. البته نوع امکانات نهایی به قابلیتهای هر تجهیز بستگی دارد.
Modbus RTU چه مشکلی را حل میکند؟

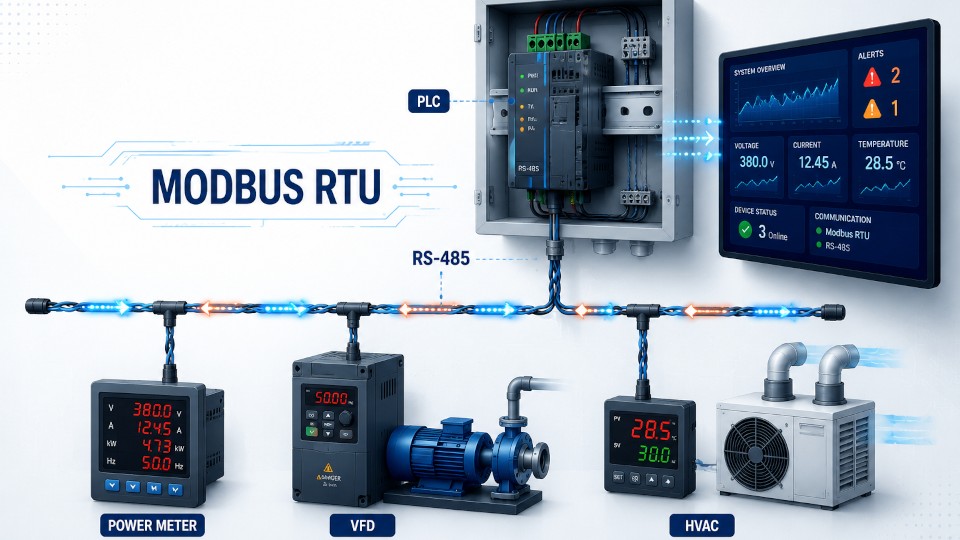

امروزه انواع مختلفی از پروتکلهای مودباس وجود دارد که رایجترین آنها پروتکلهای RTU و TCP هستند. هر یک از این پروتکلها دارای ویژگیها، مزایا و کاربردهای متمایزیاند که آنها را برای استفاده در محیطهای خاص مناسب میکند. مبادلۀ دادههای مودباس یا از طریق سریال مودباس و با استفاده از پروتکل RTU و یا به کمک اترنت مدباس و با پروتکل TCP انجام میشود.
Modbus RTU این محدودیت را کاهش میدهد و امکان ایجاد یک شبکه ارتباطی ساده میان تجهیزات را فراهم میکند. در این شبکه، یک کنترلر، PLC، HMI، کامپیوتر صنعتی یا گیتوی میتواند اطلاعات چندین دستگاه را دریافت کند.
این موضوع به مجموعهها کمک میکند تا وضعیت تجهیزات را از یک نقطه مرکزی مشاهده کنند. برای نمونه، مدیر نگهداری میتواند از روی داشبورد متوجه افزایش غیرعادی مصرف برق، دمای بالا، خاموششدن پمپ یا بروز خطا در یک اینورتر شود.
در بسیاری از پروژهها، اطلاعات جمعآوریشده از طریق Modbus RTU به سامانه SCADA، نرمافزار مانیتورینگ، دیتابیس داخلی، پنل تحت وب یا پلتفرم اینترنت اشیای صنعتی منتقل میشوند. بنابراین دادههای خام تجهیزات به اطلاعات قابل استفاده برای تصمیمگیری تبدیل خواهند شد.
استفاده از مدباس RTU همچنین برای نوسازی کارخانهها و تجهیزات قدیمی اهمیت زیادی دارد. بسیاری از دستگاههای موجود در صنعت، حتی اگر قدیمی باشند، دارای پورت RS485 و پشتیبانی Modbus هستند و میتوان آنها را به سامانههای جدید متصل کرد.
کاربردهای Modbus RTU در صنعت
کاربرد Modbus RTU بسیار گسترده است، زیرا این پروتکل در طیف بزرگی از تجهیزات صنعتی پشتیبانی میشود. در ادامه، چند کاربرد مهم و قابلدرک آن را بررسی میکنیم.
مانیتورینگ مصرف برق و انرژی
یکی از رایجترین کاربردهای Modbus RTU، اتصال کنتورهای برق و پاورمترهای صنعتی به سیستم مانیتورینگ انرژی است. از این طریق، میتوان اطلاعاتی مانند ولتاژ هر فاز، جریان، توان، ضریب توان و انرژی مصرفی را دریافت کرد.
این اطلاعات برای کارخانهها، مجتمعهای تجاری، ساختمانهای اداری، مراکز درمانی و کارگاههای تولیدی اهمیت زیادی دارند. زیرا مدیران میتوانند الگوی مصرف را بررسی کنند و از افزایش غیرعادی مصرف یا افت کیفیت برق آگاه شوند.
کنترل پمپ، فن و موتور
درایوهای کنترل دور موتور یا اینورترها معمولاً از Modbus RTU پشتیبانی میکنند. این قابلیت اجازه میدهد سیستم کنترل، سرعت موتور، وضعیت روشن یا خاموش و برخی پارامترهای عملکردی را از راه دور مدیریت کند. در سیستمهای پمپاژ، بوسترپمپ، تهویه، فنهای صنعتی و خطوط تولید، این موضوع بسیار کاربردی است. به جای کنترل کاملاً دستی، میتوان فرمانها را براساس فشار، دما، زمانبندی یا وضعیت فرآیند صادر کرد.
همچنین میتوان خطاهای اینورتر را از طریق سامانه مرکزی مشاهده کرد. برای نمونه، اگر درایو بهدلیل اضافهبار، دمای بالا یا مشکل ورودی برق متوقف شود، اپراتور سریعتر از وضعیت آگاه خواهد شد.
تابلو برق هوشمند و مانیتورینگ تجهیزات
با استفاده از Modbus RTU میتوان وضعیت رلهها، ماژولهای ورودی و خروجی، کنترلرها، کنتورها و تجهیزات حفاظتی را به یک HMI یا نرمافزار مانیتورینگ منتقل کرد. این کار دید بهتری از شرایط واقعی تابلو ایجاد میکند.
کنترل دما، رطوبت و تجهیزات HVAC
کنترلرهای دما، چیلرها، بویلرها، هواسازها، سردخانهها و برخی تجهیزات تهویه صنعتی از دیگر دستگاههایی هستند که ممکن است Modbus RTU داشته باشند. این تجهیزات معمولاً دادههایی مانند دمای فعلی، دمای تنظیمشده، وضعیت فن و خطاهای عملکردی را ارائه میدهند.
اتصال این اطلاعات به سیستم مرکزی کمک میکند شرایط محیطی با دقت بیشتری کنترل شود. در سردخانهها، داروخانهها، مراکز نگهداری مواد غذایی و سالنهای تولید، پایش مداوم دما نقش مهمی در حفظ کیفیت محصول دارد.
اتصال تجهیزات به سامانه اینترنت اشیای صنعتی
بسیاری از تجهیزات صنعتی قدیمی یا جدید، درگاه شبکه اترنت ندارند اما از RS485 و Modbus RTU پشتیبانی میکنند. در این شرایط، یک گیتوی صنعتی میتواند دادهها را دریافت و به شبکه داخلی، سرور یا فضای ابری منتقل کند.
این راهکار برای پروژههای اینترنت اشیای صنعتی یا IIoT بسیار مهم است. زیرا بدون تعویض تجهیزات موجود، میتوان دادههای عملیاتی را به داشبوردهای آنلاین، سیستم هشدار، نرمافزار نگهداری یا دیتابیس مرکزی ارسال کرد.
برای نمونه، اطلاعات چند کنتور برق، چند اینورتر و چند کنترلر دما میتواند از طریق یک گیتوی جمعآوری شود. سپس مدیر مجموعه از طریق پنل تحت وب، وضعیت تجهیزاتی را که در نقاط مختلف قرار دارند مشاهده میکند.
چه تجهیزاتی از Modbus RTU پشتیبانی میکنند؟
Modbus RTU یک استاندارد بسیار رایج است و در بسیاری از تجهیزات مورد استفاده در صنعت دیده میشود. با این حال، همیشه باید پیش از خرید یا راهاندازی، دفترچه فنی و مشخصات ارتباطی محصول بررسی شود. تجهیزات زیر معمولاً میتوانند دارای Modbus RTU باشند:
- کنتور برق، پاورمتر و آنالایزر شبکه
- اینورتر و درایو کنترل دور موتور
- PLC، RTU و کنترلرهای صنعتی
- HMI و پنلهای اپراتوری
- کنترلرهای دما، فشار و رطوبت
- رلههای حفاظتی و تجهیزات مانیتورینگ برق
- ماژولهای ورودی و خروجی دیجیتال و آنالوگ
- سیستمهای تهویه، چیلر، بویلر و هواساز
- تجهیزات UPS، ژنراتور و برق اضطراری
- سنسورها، دیتالاگرها و تجهیزات اندازهگیری صنعتی
اگر تجهیز شما دارای پورت RS485 و عبارت Modbus RTU در مشخصات فنی باشد، معمولاً میتوان آن را به یک کنترلر یا سامانه مانیتورینگ متصل کرد. با این حال، نحوه خواندن دادهها و فرمانهای قابل ارسال باید از روی رجیستر مپ دستگاه مشخص شود.
مزایای Modbus RTU برای کسبوکار و پروژههای صنعتی
مهمترین مزیت Modbus RTU، ایجاد ارتباط میان تجهیزات چندبرندی است. در بسیاری از پروژهها، همه تجهیزات از یک سازنده تهیه نشدهاند و استفاده از یک زبان مشترک، اتصال آنها را بسیار سادهتر میکند.
مزیت دیگر، کاهش هزینه پیادهسازی است. برای راهاندازی بسیاری از شبکههای Modbus RTU به زیرساخت پیچیدهای نیاز نیست و میتوان با کابلکشی مناسب، گیتوی یا کنترلر ارتباطی، تجهیزات را به یک سامانه مرکزی متصل کرد.
این پروتکل همچنین به نگهداری پیشگیرانه کمک میکند. وقتی اطلاعاتی مانند دما، مصرف انرژی، خطای تجهیز یا ساعت کارکرد ثبت شوند، تیم فنی میتواند پیش از ایجاد خرابی جدی، نشانههای غیرعادی را شناسایی کند.
در پروژههای مدیریت انرژی، دادههای Modbus RTU امکان مقایسه مصرف بخشهای مختلف را فراهم میکنند. این اطلاعات میتوانند مبنای تصمیمهایی مانند اصلاح ساعات کاری، بهینهسازی بارها و شناسایی تجهیزات پرمصرف باشند.
از طرف دیگر، استفاده از مدباس RTU مسیر توسعه آینده را باز میگذارد. ممکن است امروز فقط هدف شما خواندن اطلاعات یک کنتور باشد، اما در آینده بخواهید همان دادهها را به داشبورد مدیریتی، سیستم هشدار پیامکی یا نرمافزار گزارشگیری متصل کنید.
نتیجهگیری
Modbus RTU یک زبان مشترک و اقتصادی برای ارتباط تجهیزات صنعتی است. این پروتکل به کنتورها، اینورترها، PLC، کنترلرهای دما و تجهیزات مختلف اجازه میدهد اطلاعات خود را در اختیار یک سیستم مرکزی قرار دهند یا فرمانهای کنترلی دریافت کنند.
کاربرد Modbus RTU فقط محدود به اتوماسیون کارخانه نیست. از مانیتورینگ انرژی و کنترل پمپ گرفته تا مدیریت موتورخانه، سردخانه، تابلو برق و سامانههای اینترنت اشیای صنعتی، این پروتکل میتواند زیرساخت ارتباطی قابل اعتمادی ایجاد کند.
اگر قصد دارید تجهیزات صنعتی خود را به یک سامانه مانیتورینگ، داشبورد مدیریتی یا سیستم کنترل متصل کنید، بررسی پشتیبانی آنها از RS485 و Modbus RTU یکی از نخستین و مهمترین مراحل تصمیمگیری است.
برای انتخاب گیتوی، کنترلر، تجهیزات مانیتورینگ یا طراحی شبکه ارتباطی مناسب، ابتدا نیاز پروژه، نوع تجهیزات موجود و دادههایی را که میخواهید مشاهده یا کنترل کنید مشخص نمایید. این کار باعث میشود راهکار نهایی دقیقتر، توسعهپذیرتر و اقتصادیتر انتخاب شود.
