بررسی معماری و کاربردهای مدباس TCP در سیستمهای کنترل و اتوماسیون
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدّمه
پروتکل مدباس یکی از قدیمیترین و معتبرترین استانداردهای ارتباطی در حوزه اتوماسیون صنعتی است. این استاندارد ابتدا در اواخر دهه هفتاد میلادی توسط شرکت مودیکن به بازار معرفی شد. هدف اصلی ایجاد یک بستر ارتباطی قابل اعتماد برای کنترلکنندههای منطقی برنامهپذیر یا همان پیالسیها بود. با گذشت زمان و پیشرفت فناوری شبکههای کامپیوتری، نیاز به ارتقای این پروتکل احساس میشد. شبکههای سریال قدیمی پاسخگوی حجم بالای دادهها در کارخانجات مدرن نبودند. در نتیجه، مدباس TCP به عنوان نسخه سازگار با شبکههای اترنت و پروتکل اینترنت توسعه یافت.
این نسخه جدید توانست محدودیتهای سرعت و فاصله در ارتباطات سریال را به طور کامل برطرف کند. امروزه این استاندارد به عنوان یکی از ارکان اصلی شبکههای کنترل صنعتی شناخته میشود. استفاده از این زیرساخت در شرکتهای پیشرو و پروژههای اتوماسیون بسیار رایج و کاربردی است. توسعهدهندگان سیستم به دلیل سادگی در پیادهسازی، همواره نگاه ویژهای به این پروتکل دارند.
معماری کلاینت و سرور

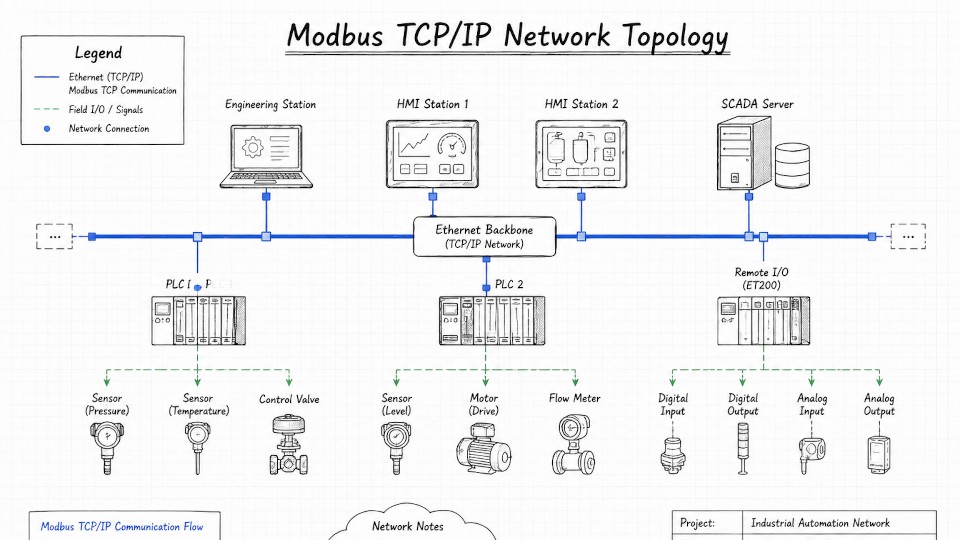

ساختار ارتباطی در این پروتکل بر اساس مدل استاندارد کلاینت و سرور پایهگذاری شده است. در این معماری، دستگاه کلاینت وظیفه آغاز ارتباط و ارسال درخواستهای تبادل اطلاعات را بر عهده دارد. سیستمهای کنترل مرکزی، نرمافزارهای مانیتورینگ و کنترلرهای اصلی معمولا نقش کلاینت را ایفا میکنند. در سمت مقابل، دستگاههای سرور قرار دارند که همواره منتظر دریافت فرمان از سوی کلاینت هستند.
حسگرها، عملگرها، درایوهای کنترل دور موتور و ماژولهای ورودی و خروجی نمونههایی از تجهیزات سرور محسوب میشوند. سرور پس از دریافت درخواست از شبکه، اطلاعات مورد نیاز را به سرعت پردازش میکند. سپس پاسخ مناسب و دادههای درخواستی را به سمت کلاینت ارسال مینماید. این ساختار پرسش و پاسخ منظم باعث میشود تا ترافیک شبکه به خوبی مدیریت شود. همچنین از تداخل دادهها در سیستمهای صنعتی با تعداد بالای تجهیزات جلوگیری میگردد. نقشها در این معماری کاملا شفاف هستند و پیکربندی سیستم را برای مهندسان ساده میکنند.
ساختار پیامها و کپسولهسازی دادهها

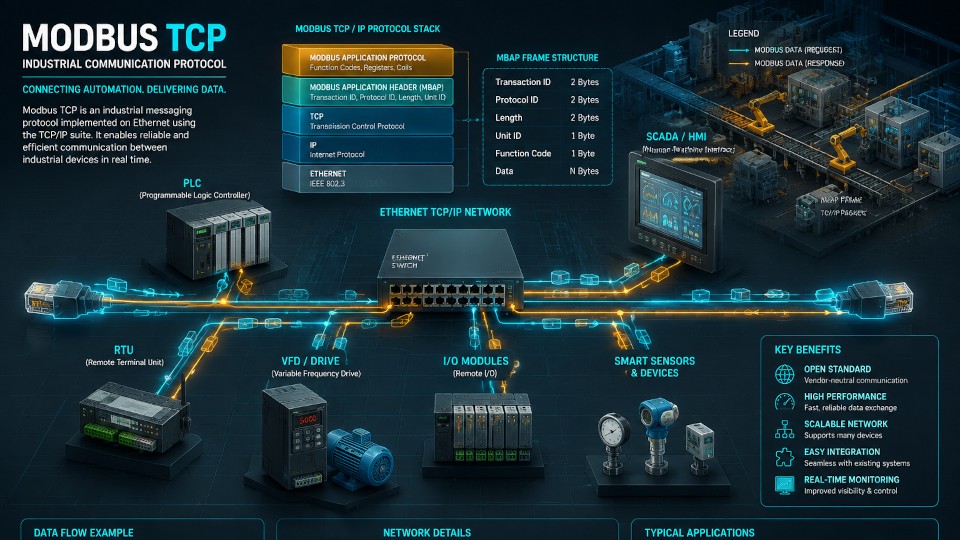

یکی از ویژگیهای برجسته مدباس TCP، نحوه انتقال پیامهای کنترلی در بستر شبکههای کامپیوتری است. در این سیستم، پیامهای کنترلی مدباس درون بستههای استاندارد پروتکل کنترل انتقال کپسوله میشوند. این عمل دقیقاً مشابه قرار دادن یک نامه اداری درون یک پاکت پستی استاندارد است. با این روش هوشمندانه، نیازی به تغییر ساختار اصلی پیامهای کنترلی و رجیسترها نیست. تجهیزات زیرساخت شبکه مانند سوییچها و روترها این بستهها را به عنوان ترافیک عادی میشناسند.
پورت استاندارد و اختصاصی برای انتقال این دادههای صنعتی، پورت 502 در نظر گرفته شده است. استفاده از این پورت مشخص، شناسایی و مدیریت ترافیک شبکه را برای کارشناسان فناوری اطلاعات آسان میکند. این رویکرد در کپسولهسازی، دلیل اصلی پایداری و سازگاری بالای این پروتکل با شبکههای مدرن است. بستههای داده با بالاترین سطح اطمینان از مبدا به مقصد منتقل میشوند.
مزایای بهرهگیری از زیرساخت اترنت
استفاده از بستر فیزیکی اترنت مزایای فنی و اقتصادی متعددی را برای پروژههای صنعتی به همراه دارد. در شبکههای سریال سنتی، سرعت انتقال دادهها بسیار محدود و نوع کابلکشیها عموما پیچیده بودند. اما شبکههای اترنت امروزی از سرعتهای بسیار بالا مانند صد مگابیت یا یک گیگابیت پشتیبانی میکنند. این پهنای باند گسترده اجازه میدهد تا هزاران متغیر در کسری از ثانیه پردازش شوند.
سرعت بالا برای سیستمهای کنترل حرکت و فرآیندهای بسیار حساس یک مزیت کلیدی محسوب میشود. همچنین کابلهای استاندارد شبکه به راحتی در بازار در دسترس هستند و قیمت مقرونبهصرفهای دارند. مهندسان میتوانند از زیرساختهای شبکه موجود در مجتمعها برای انتقال دادههای کنترلی استفاده کنند. این امر هزینههای مربوط به احداث شبکههای موازی و کابلکشیهای مجزا را به شدت کاهش میدهد. در نتیجه، بودجه تخصیصیافته برای پروژههای اتوماسیون به شکل چشمگیری بهینه میشود.
کاربرد در سیستمهای مدیریت یکپارچه ساختمان
دامنه کاربرد این استاندارد از کارخانجات صنعتی فراتر رفته و به زیرساختهای تجاری و مسکونی نیز رسیده است. در سیستمهای مدیریت یکپارچه ساختمان، نیاز مبرمی به ارتباط میان تجهیزات متنوع تاسیساتی وجود دارد. چیلرها، هواسازها، دیگهای بخار و سیستمهای توزیع برق باید به صورت هماهنگ عمل کنند. مدباس TCP بستری کاملا یکپارچه برای تبادل داده بین این سیستمهای ناهمگون فراهم میکند.
کنترلکننده مرکزی ساختمان میتواند مصرف انرژی و وضعیت هر بخش را به صورت پیوسته پایش کند. در صورت نیاز، فرمانهای لازم برای تغییر متغیرهای محیطی یا تنظیم روشنایی ارسال میگردد. این یکپارچگی پایدار علاوه بر افزایش رفاه ساکنین، تاثیر مستقیمی بر کاهش استهلاک تجهیزات حرارتی دارد. تلفیق این پروتکل با سیستمهای تهویه مطبوع، مصرف حاملهای انرژی را در برجهای بزرگ بهینهسازی میکند. پیمانکاران تاسیسات به دلیل پایداری بالا، همواره از این پروتکل در طراحیهای خود بهره میبرند.
استقلال از سازندگان و توسعهپذیری سیستم
ماهیت باز و غیرانحصاری این پروتکل، یکی از مهمترین دلایل محبوبیت جهانی آن در میان متخصصان است. در بسیاری از سیستمهای صنعتی، وابستگی شبکهای به یک تولیدکننده خاص چالشهای بزرگی ایجاد میکند. اما مدباس به عنوان یک استاندارد عمومی توسط سازمانهای بینالمللی مستقل مدیریت و پشتیبانی میشود. سازندگان تجهیزات اتوماسیون نیازی به پرداخت هزینههای گزاف حق امتیاز برای استفاده از این زبان ندارند.
این موضوع باعث شده تا هزاران محصول مختلف از برندهای معتبر با این پروتکل سازگار باشند. طراحان سیستم میتوانند بهترین و مناسبترین تجهیزات را از تولیدکنندگان مختلف انتخاب کرده و تجمیع کنند. اگر یک دستگاه در خط تولید دچار خرابی شود، جایگزینی آن با برندی دیگر به راحتی امکانپذیر است. این استقلال عمل، انعطافپذیری فوقالعادهای به چرخههای نگهداری و تعمیرات در کارخانجات میبخشد. رقابت در بازار تجهیزات افزایش یافته و کیفیت محصولات ارتقا پیدا میکند.
قابلیت پایش و عیبیابی در شبکههای صنعتی
نگهداری از سیستمهای کنترل و پایش پیوسته وضعیت ارتباطات در صنعت از اهمیت بالایی برخوردار است. به لطف استفاده از پروتکل اینترنت در این استاندارد، فرآیند عیبیابی بسیار ساختاریافتهتر و سادهتر شده است. مهندسان میتوانند از ابزارهای رایج و استاندارد تحلیل شبکه برای بررسی ترافیک میان تجهیزات استفاده کنند. نرمافزارهای تحلیلگر شبکه به راحتی قادرند بستههای داده را ثبت و خطاهای احتمالی را مشخص نمایند. این قابلیت ارزشمند باعث میشود تا زمان مورد نیاز برای تشخیص و رفع نواقص شبکه به حداقل برسد.
همچنین امکان پایش وضعیت ارتباط تجهیزات از راه دور و از طریق بستر اینترنت به سادگی فراهم است. مدیران فنی میتوانند بدون نیاز به حضور فیزیکی در سایت، بر عملکرد سیستمهای کنترل نظارت داشته باشند. این شفافیت در عیبیابی ارتباطات، ضریب اطمینان و پایداری خطوط تولید را به شدت افزایش میدهد. کاهش زمان توقف ماشینآلات یکی از دستاوردهای مهم این قابلیت است.
ادغام با سیستمهای اسکادا و مانیتورینگ جامع
سیستمهای کنترل سرپرستی و گردآوری داده یا اسکادا، نیازمند ارتباط پیوسته با تجهیزات سطح فیلد هستند. مدباس TCP به عنوان یک زبان استاندارد و بالغ، برقراری این ارتباط حیاتی را به بهترین شکل ممکن میسازد. نرمافزارهای اسکادا از طریق این پروتکل، حجم عظیمی از دادههای فرآیندی را در زمان واقعی جمعآوری میکنند. متغیرهای حساسی مانند فشار مخازن عظیم، دمای کورههای ذوب و سرعت توربینها به طور پیوسته مانیتور میشوند. این دادههای خام بر روی رابطهای گرافیکی کاربرپسند در اتاقهای کنترل مانیتورینگ نمایش داده میشوند.
همچنین اطلاعات جمعآوری شده در پایگاههای داده قدرتمند صنعتی برای تحلیلهای استراتژیک بعدی ذخیرهسازی میگردند. یکپارچگی بالای این استاندارد، ایجاد سیستمهای گزارشگیری دقیق، قابل اعتماد و جامع را تضمین میکند. این گزارشهای تحلیلی مبنای اصلی تصمیمگیریهای کلان مدیریتی و مهندسی در صنایع بزرگ به شمار میروند. مانیتورینگ دقیق باعث افزایش بهرهوری و کاهش چشمگیر ضایعات تولید میشود.
نقش پروتکل در توسعه اینترنت اشیای صنعتی
انقلاب صنعتی چهارم و ظهور اینترنت اشیای صنعتی، معماری شبکههای ارتباطی سنتی را دستخوش تغییر اساسی کرده است. در این پارادایم نوین صنعتی، اطلاعات تولید شده توسط حسگرها باید به پلتفرمهای پردازش ابری منتقل شوند. مدباس TCP به عنوان یک پل ارتباطی ایدهآل و پایدار میان تجهیزات کلاسیک و فناوریهای نوین عمل میکند. با استفاده از دروازههای شبکه یا گیتویهای هوشمند، دادههای پایه این پروتکل به فرمتهای اینترنتی مدرن تبدیل میشوند. این امر اجازه میدهد تا اطلاعات ارزشمند ماشینآلات قدیمی در الگوریتمهای پیشرفته هوش مصنوعی پردازش و تحلیل شوند.
تحلیلهای پیشبینانه میتوانند زمان دقیق نیاز به روانکاری یا تعمیرات دورهای را پیش از وقوع خرابی مشخص کنند. به این ترتیب، هزینههای سنگین ناشی از توقف ناخواسته و ناگهانی خطوط تولید به حداقل ممکن میرسد. همگرایی این استاندارد قدیمی اما قدرتمند با فناوریهای روز، کارایی سیستمهای اتوماسیون را برای دهههای آینده تضمین میکند.
مدیریت پهنای باند و کاهش تاخیر در شبکه
یکی از چالشهای مهم در شبکههای مبتنی بر اترنت، مدیریت صحیح پهنای باند و جلوگیری از بروز تاخیر است. برخلاف پروتکلهای مبتنی بر زمانبندی قطعی، اترنت به صورت پیشفرض تضمینی برای زمان رسیدن دقیق بستهها ارائه نمیدهد. به همین دلیل، طراحی معماری شبکه فیزیکی برای کاربردهای حساس نیازمند دقت مضاعفی از سوی طراحان است. استفاده از توپولوژیهای مناسب و تقسیمبندی شبکه به زیرشبکههای کوچکتر، ترافیکهای غیرضروری را فیلتر میکند.
با این روش از ارسال بستههای داده نامربوط به بخشهای حساس و مهم خط تولید جلوگیری میشود. پیکربندی صحیح سوییچها برای فیلتر کردن ترافیکهای پخشی یا برودکست نیز نقش پررنگی در کاهش تاخیر دارد. اگر طراحی شبکه بر اساس استانداردهای مهندسی انجام پذیرد، زمان پاسخگویی سیستم به چند میلیثانیه کاهش مییابد. این سرعت تبادل داده برای اکثریت قریب به اتفاق سیستمهای کنترل فرآیند پیوسته کاملا مناسب و ایدهآل است.
نتیجهگیری
پروتکل مدباس TCP نمادی از پایداری، بلوغ مهندسی، کارایی بالا و سادگی در دنیای پیچیده اتوماسیون است. این استاندارد توانسته است در طول دهههای گذشته، شکاف میان شبکههای کامپیوتری مدرن و تجهیزات کنترل فیزیکی را پر کند. استقلال از سازندگان سختافزار، سرعت انتقال بالا و پشتیبانی فراگیر جهانی از ویژگیهای بیرقیب این شبکه هستند. با وجود معرفی استانداردهای جدیدتر در بازار، این پروتکل همچنان سهم عمدهای از بازار اتوماسیون را در اختیار دارد. آشنایی عمیق و اصولی با معماری این شبکه برای تمامی مهندسان سیستمهای کنترل و ابزار دقیق بسیار ضروری است.
سازمانهایی که به دنبال ارتقای زیرساختهای تولیدی خود با صرف هزینه منطقی هستند، میتوانند به این فناوری اتکا کنند. استفاده صحیح و رعایت دقیق الزامات امنیتی، بستری مستحکم برای استقرار فناوریهای نوظهور در آینده فراهم میسازد. این پروتکل اثبات کرده است که یک تکنولوژی مهندسیشده و مبتنی بر استانداردهای باز، گذر زمان را به خوبی تاب میآورد. سیستمهای کنترل مبتنی بر این زیرساخت میتوانند بهرهوری اقتصادی پایدار و امنیت عملکردی بالایی را به سازمانها هدیه دهند.
