مبدل صنعتی RS485 (مدباس RTU) به پروتکل شبکه و SNMP مدل RTS301، یک پل ارتباطی هوشمند، پیشرفته و کاملاً سختافزاری است که توسط شرکت بهین رایانه نقشینه (BRNIT) طراحی و توسعه یافته است. در زیرساختهای حیاتی امروزی نظیر مراکز داده، سایتهای مخابراتی و خطوط تولید، یکپارچهسازی تجهیزات صنعتی با سیستمهای مانیتورینگ شبکه (IT) یک چالش اساسی است. مبدل مدباس به SNMP، یک گیتوی صنعتی و هوشمند است که دقیقاً برای حل همین چالش طراحی شده است.
این دستگاه با ایجاد یک پل ارتباطی شفاف و بدون وقفه، اطلاعات دریافتی از تجهیزات مبتنی بر پروتکل Modbus RTU (مانند PLC، درایوها، UPS، چیلرها و سنسورهای صنعتی) را از طریق پورت RS485 ایزوله جمعآوری کرده و آنها را در بستر شبکه اترنت (LAN) به صورت پروتکل استاندارد SNMP ارائه میدهد. آنچه RTS301 را از یک مبدل پروتکل ساده متمایز میکند، رویکرد All-in-One آن است. این بورد هوشمند، علاوه بر تبدیل پروتکل، خود یک سیستم مانیتورینگ محیطی (EMS) کامل است؛ به طوری که با دارا بودن کانکتورهای داخلی برای اتصال مستقیم دو سنسور دما و دو سنسور ترکیبی دما و رطوبت، نیاز به خرید سختافزارهای جانبی برای پایش محیطی کاملاً از بین میبرد.
RTS301 با بهرهگیری از هسته پردازشی قدرتمند، فریمور بهینهسازیشده و رابط کاربری تحت وب بسیار تعاملی، به مدیران شبکه و مهندسان اتوماسیون این امکان را میدهد تا بدون نیاز به نوشتن حتی یک خط کد، صدها تگ مدباس را پیکربندی کرده و زیرساخت خود را به نرمافزارهای مانیتورینگ قدرتمندی نظیر SolarWinds ،Zabbix و PRTG متصل کنند. انعطاف در تغذیه (12 تا 24 ولت DC و یا ولتاژ AC) و طراحی صنعتی، این محصول را به انتخابی قابل اعتماد برای پروژههای مانیتورینگ 7/24 تبدیل کرده است.
- مراکز داده و اتاقهای سرور: مانیتورینگ دما، رطوبت، وضعیت UPS و تابلوهای برق سیستمهای سرمایشی
- سایتهای مخابراتی (BTS): نظارت بر شرایط محیطی و تجهیزات تغذیه در ایستگاههای دورافتاده
- اتوماسیون صنعتی و کارخانجات: یکپارچهسازی PLC و درایوهای ایزوله RS485 با سیستمهای مانیتورینگ تحت شبکه مرکزی
- سیستمهای مدیریت ساختمان (BMS): اتصال سنسورهای محلی و تجهیزات موتورخانه به داشبوردهای مدیریتی
- سردخانهها و انبارهای دارویی: نظارت دقیق و لحظهای بر دما و رطوبت با استفاده از سنسورهای مستقیم متصل به دستگاه و ارسال هشدارها
- کشاورزی هوشمند و گلخانهها: مانیتورینگ پارامترهای محیطی در بستر شبکه
- انرژیهای تجدیدپذیر (نیروگاههای خورشیدی و بادی): مانیتورینگ اینورترهای خورشیدی، شارژ کنترلرها و سیستمهای مدیریت باتری
- صنعت آب و فاضلاب
- زیرساختهای توزیع برق و شبکههای هوشمند
- صنعت نفت، گاز و پتروشیمی
مبدل صنعتی RS485 به SNMP مدل RTS301، حلقه مفقوده در یکپارچهسازی تجهیزات اتوماسیون صنعتی (OT) با زیرساختهای مانیتورینگ شبکه (IT) است. این گیتوی پیشرفته با بهرهگیری از معماری کاملاً مستقل، نیاز به هرگونه نرمافزار واسط یا سرور میانی را حذف کرده و دیتای خام پروتکل Modbus RTU را به صورت آنلاین به پروتکل استاندارد SNMP ترجمه میکند. طراحی صنعتی RTS301 با تمرکز بر پایداری عملکرد در محیطهای پرنویز، این امکان را به مهندسین شبکه و مدیران زیرساخت میدهد تا بدون نیاز به دانش تخصصی اتوماسیون، تجهیزاتی نظیر تابلوهای برق، دیزل ژنراتورها، سیستمهای تهویه و سنسورهای محیطی را مستقیماً به داشبوردهای مانیتورینگ سازمانی مانند zabbix ،SolarWinds و PRTG متصل کنند. در ادامه به بررسی قابلیتهای عمومی این دستگاه میپردازیم:
دستگاه RTS301 دارای یک وبسرور داخلی قدرتمند است که مدیریت و مانیتورینگ را به سطح جدیدی ارتقا میدهد. داشبورد سیستم، اطلاعات لحظهای از وضعیت شبکه، میزان درگیری حافظه، Uptime دستگاه و وضعیت اتصال را در اختیار کاربر قرار میدهد. این رابط کاربری کاملاً بینیاز از نصب نرمافزار جانبی بوده و از طریق هر مرورگری قابل دسترس است.
بخش تلمتری دستگاه، وضعیت لحظهای سنسورهای متصل (دما و رطوبت) و همچنین ولتاژ ورودی دستگاه را نمایش میدهد. سیستم تشخیص خطای داخلی دستگاه قادر است در صورت قطعی سنسورها یا بروز خطاهای سختافزاری، بلافاصله وضعیت را در داشبورد اعلام کرده و از طریق SNMP هشدارها را به سرور مرکزی ارسال کند.
RTS301 امکان اتصال چندین Slave مختلف روی یک باس RS485 را فراهم میکند. در رابط کاربری دستگاه، شما میتوانید شبکهای از تگها (Tags) را تعریف کنید. از قابلیتهای برجسته این بخش، امکان اختصاص نامهای دلخواه و حتی فارسی به تگها (مثلاً “دمای رک شماره ۱” یا “وضعیت فاز R”) است که فرآیند عیبیابی و مانیتورینگ را برای اپراتورها بسیار ساده میکند.
برخلاف گیتویهای ساده که تنها از دادههای پایه پشتیبانی میکنند، RTS301 در پنجره پیکربندی خود (Slave Configuration) امکان انتخاب انواع Function Code (شامل Coils، Discrete Inputs، Input Registers و Holding Registers) را به کاربر میدهد. همچنین قابلیت تفسیر هوشمند انواع دیتا تایپها از جمله Int16, Int32, String و دادههای اعشاری استاندارد (Float IEEE754) تعبیه شده است تا نیازی به اسکریپتنویسی و محاسبات پیچیده در سرورهای مانیتورینگ نظیر Zabbix، PRTG یا SolarWinds نباشد.

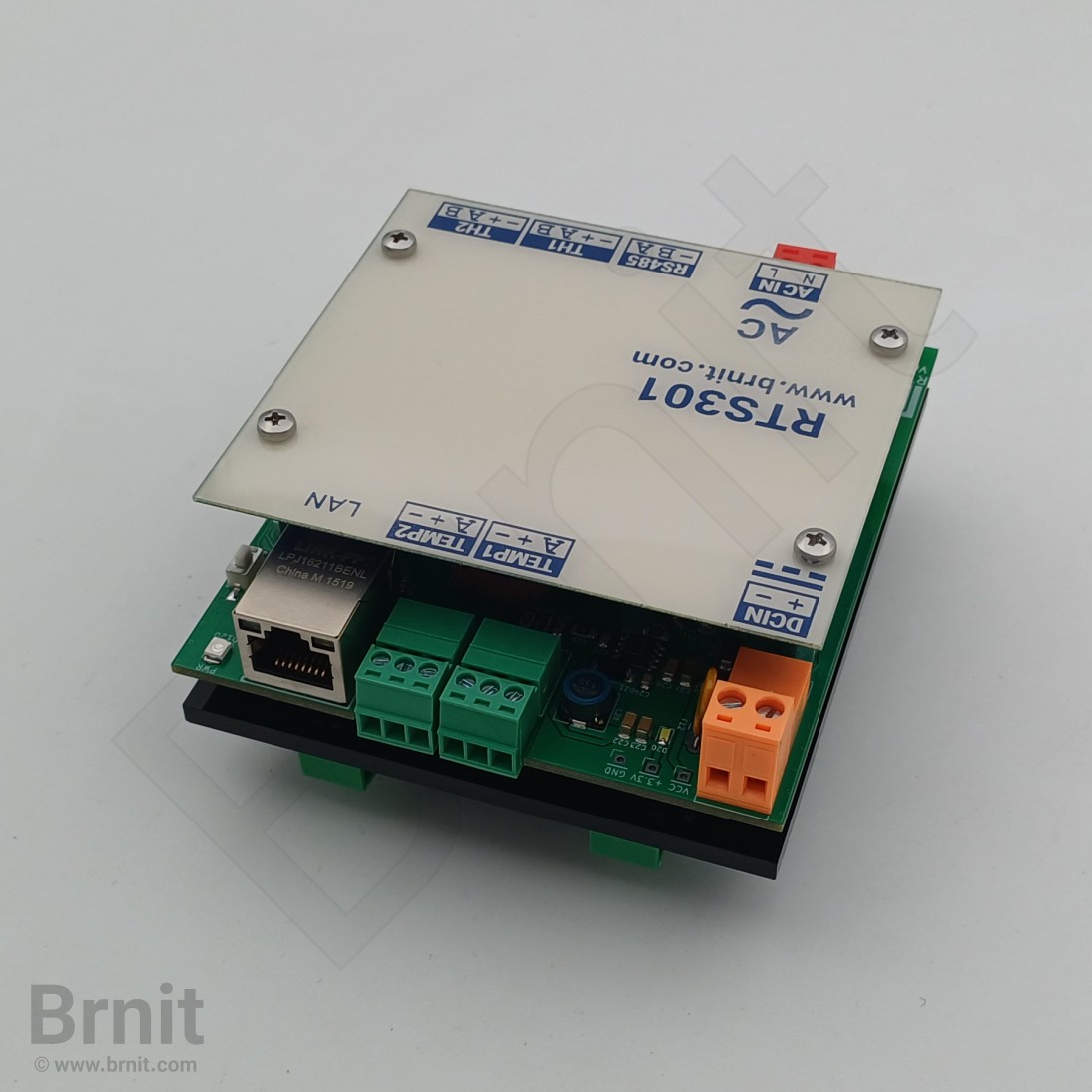

برای جلوگیری از آسیب به تجهیزات گرانقیمت شبکه و سرور، پورت ارتباطی RS485 (Master) در گیتوی RTS301 کاملاً ایزوله شده است. این ایزولاسیون، نویزهای الکترومغناطیسی محیطهای صنعتی و ولتاژهای القایی را فیلتر کرده و ارتباطی پایدار و امن بین شبکه OT و IT برقرار میکند.
قیمت و مشاوره تخصصی را همین حالا دریافت کنید
02152007880
- استفاده از پروتکلھای استاندارد مانند JSON و SNMP
- اتصال به شبکه اینترنت وLAN
- اتصال از طریق پروتکل مدباس(Modbus RTU)
- سازگاری با سیستمهای اتوماسیون صنعتی مانند SCADA و PLC
- یک پورت RS485
- ولتاژ عملکرد 12 تا 24 DC و یا ولتاژ AC
- پشتیبانی از 2 سنسور دما (بسته به مدل انتخابی)
- پشتیبانی از 2 سنسور دما و رطوبت(بسته به مدل انتخابی)
- بازه اندازهگیری سنسور دما -40/+125
- دقت سنسور دما ±0.3˚
- بازه اندازهگیری سنسور رطوبت 0- 100%
- دقت سنسور رطوبت ±2%
- امکان کالیبراسیون سنسورها بصورت ریموت
- امکان بهروز رسانی نرمافزار دستگاه بهصورت ریموت
- یک عدد بازر داخلی
- قابلیت قرارگیری در تابلو
- مبتنی بر اینترنت اشیاء
- اتصال به سامانههای IoT از طریق پروتکل MQTT
- امکان دسترسی آنلاین به دستگاه از طریق اپلیکیشن تلفن همراه
- امکان یکپارچهسازی بیواسطه: اتصال مستقیم تجهیزات صنعتی (Modbus RTU) به سیستمهای مانیتورینگ شبکه (مانند Zabbix و PRTG) بدون نیاز به سرور واسط یا کامپیوتر میانی .
- پایش جامع و همزمان (IT/OT): امکان مانیتورینگ لحظهای شبکهی مدباس به همراه پارامترهای محیطی (دما و رطوبت) و ولتاژ تغذیه دستگاه (VCC) تنها از طریق یک درگاه واحد.
- کاهش هزینههای پیادهسازی و نگهداری: حذف نیاز به نرمافزارهای پیچیده و لایسنسهای نرمافزاری گرانقیمت با تبدیل مستقیم پروتکلها در سطح سختافزار.
- جلوگیری از خرابیهای پرهزینه: دریافت سریع هشدارها در صورت قطع ارتباط تجهیزات یا خروج پارامترها از بازه مجاز جهت پیشگیری از آسیب به زیرساختها.
- افزایش پایداری و امنیت شبکه: محافظت از تجهیزات و سیستم مانیتورینگ در برابر نویزهای صنعتی و نوسانات الکتریکی به دلیل ایزولاسیون گالوانیک پورت RS485.
- تسهیل در پیکربندی و راهاندازی: امکان تنظیم سریع تمامی پارامترها از طریق رابط کاربری تحت وب کاربرپسند، بدون نیاز به هیچگونه دانش برنامهنویسی یا کدنویسی.
- دقت بالا در پردازش دادهها: امکان خوانش دقیق دادههای پیچیده صنعتی و تبدیل خودکار آنها به مقادیر استاندارد و قابل فهم برای نرمافزارهای مانیتورینگ.
- افزایش بهرهوری و نظارت مستمر 7/24: کنترل دائمی و ریموت تاسیسات مختلف (از اتاقهای سرور و دیتاسنترها تا نیروگاههای خورشیدی و ایستگاههای مخابراتی) در هر زمان و مکان.
- توسعهپذیری و بهروزرسانی آسان: امکان ارتقای نرمافزار دستگاه از راه دور جهت سازگاری مداوم با نیازهای جدید زیرساخت شما.
مبدل RTS301 چه وظیفهای در شبکه دارد؟این دستگاه به عنوان یک پل ارتباطی (Gateway) عمل کرده و دادههای تجهیزات صنعتی با پورت RS485 (پروتکل Modbus RTU) را به پروتکلهای استاندارد شبکه و IT از جمله SNMP تبدیل میکند.آیا برای اتصال تجهیزات مدباس به Zabbix یا PRTG به سرور واسط نیاز است؟خیر، مبدل RTS301 با معماری بدون واسطه طراحی شده و مستقیماً رجیسترهای مدباس را به OIDهای استاندارد SNMP تبدیل میکند؛ بنابراین نیازی به رایانه میانی یا نرمافزارهای مبدل جانبی نخواهید داشت.دستگاه چه نوع پورتهای ارتباطی و پروتکلهایی دارد؟این مدل دارای پورت شبکه اترنت (LAN) و پورت RS485 با ایزولاسیون کامل گالوانیک است و از پروتکلهای Modbus RTU ،SNMP و بسترهای ارتباطی IoT/MQTT پشتیبانی میکند.آیا امکان پایش شرایط محیطی (دما و رطوبت) با این دستگاه وجود دارد؟بله، دستگاه علاوه بر خوانش تجهیزات مدباس، قابلیت اندازهگیری و پایش دقیق دما، رطوبت محیطی و ولتاژ تغذیه ورودی را به صورت همزمان داراست.ایزولاسیون گالوانیک در پورت RS485 چه مزیتی دارد؟ایزولاسیون گالوانیک باعث جلوگیری از انتقال نویزهای شدید صنعتی، لوپهای زمین و شوکهای ولتاژی به تجهیزات شبکه و مبدل شده و پایداری عملکرد را در محیطهای صنعتی تضمین میکند.نحوه پیکربندی و تعریف رجیسترهای مدباس در دستگاه چگونه است؟پیکربندی به سادگی و از طریق پنل کاربری تحت وب اختصاصی انجام میشود؛ در این پنل میتوانید برای هر پارامتر نام فارسی، آدرس رجیستر، فانکشنکد و نوع داده را تعیین کنید.دستگاه از چه فرمتهای دادهای (Data Types) در مدباس پشتیبانی میکند؟دستگاه از انواع دادههای استاندارد صنعتی شامل اعشاری (Float IEEE754)، اعداد صحیح ۱۶ و ۳۲ بیتی (Signed/Unsigned) و وضعیت بیتها به طور خودکار پشتیبانی و آنها را دیکود میکند.آیا دستگاه قابلیت ارتقای نرمافزاری از راه دور دارد؟بله، امکان بهروزرسانی سیستمعامل دستگاه به صورت راه دور از طریق رابط کاربری وب بدون نیاز به حضور در محل وجود دارد.دادههای دما و رطوبت چگونه ذخیره و گزارشگیری میشوند؟تمام دادهها به شکل پیوسته ثبت میشوند و امکان دریافت گزارشهای دورهای و مشاهده آنلاین از هر مکان از طریق موبایل و کامپیوتر وجود دارد.خدمات گارانتی و پشتیبانی دستگاه به چه صورت است؟دارای یک سال گارانتی و 5 سال خدمات پس از فروش است. در صورت نیاز، بروزرسانی نرمافزاری نیز برای دستگاه ارائه میشود.چگونه میتوان دستگاه RTS301 را سفارش داد؟برای مشاوره خرید یا ثبت سفارش میتوانید با کارشناسان تماس حاصل فرمایید.

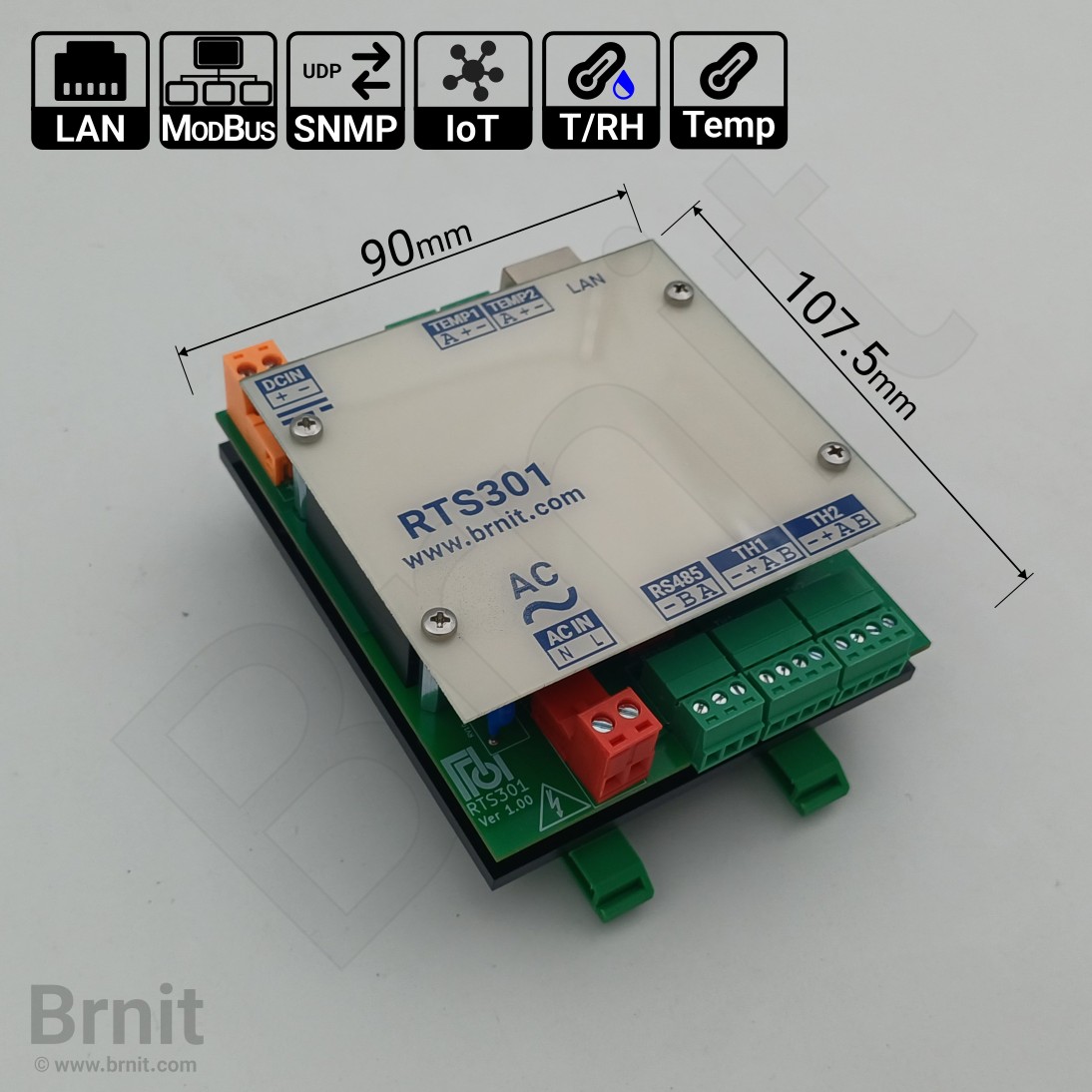

- طول 90 میلیمتر
- عرض 107.55 میلیمتر
