مبدل آنالوگ به دیجیتال صنعتی با RS485 و LAN

مقدمه‌

در بسیاری از پروژه‌های صنعتی، ارزش واقعی تجهیزات فقط به عملکرد مکانیکی آن‌ها محدود نمی‌شود، بلکه به توانایی آن‌ها در تولید داده قابل‌اعتماد وابسته است. فشار یک خط تولید، سطح یک مخزن، دمای کوره، شدت جریان موتور، رطوبت محیط یا موقعیت یک تجهیز، همگی ابتدا به‌صورت سیگنال‌های فیزیکی و آنالوگ ظاهر می‌شوند.

اما این داده‌ها تا زمانی که به شکل دیجیتال، قابل‌خواندن و قابل‌انتقال درنیایند، عملاً امکان استفاده مؤثر در سیستم‌های کنترل، مانیتورینگ، نگهداری پیشگیرانه و تحلیل مدیریتی را نخواهند داشت. در همین نقطه، ماژول ورودی آنالوگ دارای RS485 و LAN به یکی از مهم‌ترین اجزای زیرساخت اتوماسیون صنعتی تبدیل می‌شود.

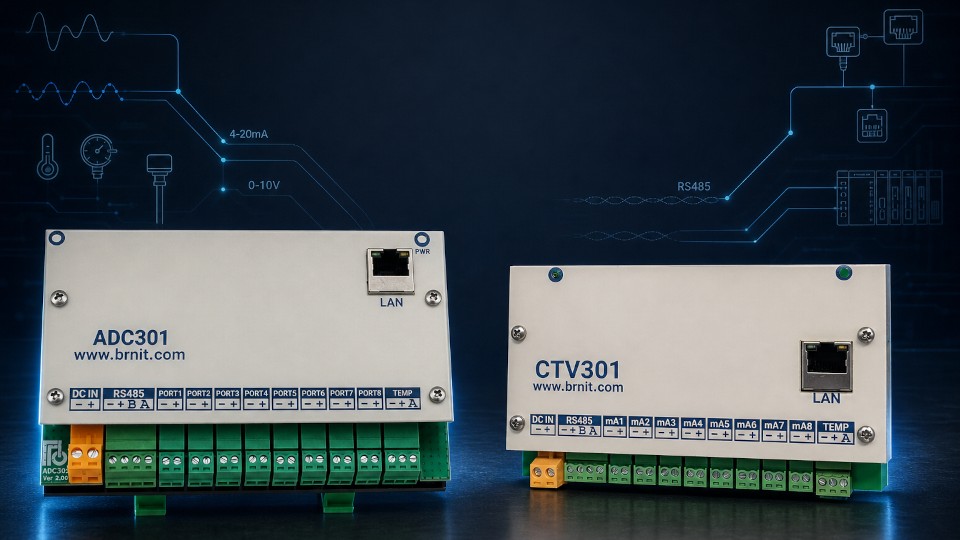

این دستگاه‌ها سیگنال‌های آنالوگ حاصل از سنسورها و ترانسمیترها را دریافت می‌کنند، آن‌ها را با دقت مشخص دیجیتال‌سازی می‌کنند و سپس از طریق شبکه RS485 یا Ethernet در اختیار PLC، HMI، SCADA، سرور، داشبورد مدیریتی یا پلتفرم اینترنت اشیا قرار می‌دهند. در این مقاله، عملکرد، کاربردها، معیارهای انتخاب و نکات فنی مهم ماژول‌های تبدیل آنالوگ به دیجیتال دارای ارتباط RS485 و LAN بررسی می‌شود.

ماژول ورودی آنالوگ چیست؟

ماژول ورودی آنالوگ، تجهیزی الکترونیکی و صنعتی است که سیگنال‌های پیوسته الکتریکی را از سنسورها دریافت کرده و به داده دیجیتال قابل‌پردازش تبدیل می‌کند. این داده دیجیتال می‌تواند توسط کنترلر، نرم‌افزار مانیتورینگ یا یک سامانه تحت وب خوانده و تحلیل شود.

در صنعت، سنسورها معمولاً مقدار فیزیکی را مستقیماً به یک عدد قابل‌فهم برای رایانه تبدیل نمی‌کنند. برای مثال، یک ترانسمیتر فشار ممکن است فشار سیال را به جریان 4 تا 20 میلی‌آمپر تبدیل کند. یک سنسور سطح نیز ممکن است خروجی 0 تا 10 ولت داشته باشد.

ماژول ورودی آنالوگ این سیگنال را اندازه‌گیری می‌کند، مقدار آن را به داده دیجیتال تبدیل می‌نماید و سپس آن را در قالب رجیستر، متغیر مهندسی‌شده یا بسته داده شبکه در اختیار سایر سیستم‌ها قرار می‌دهد.

به بیان ساده، این ماژول نقش مترجم بین سنسورهای دنیای واقعی و نرم‌افزارهای دنیای دیجیتال را بر عهده دارد. بدون چنین مبدلی، داده‌های فرآیندی امکان ورود مطمئن به سیستم‌های هوشمند، کنترل صنعتی و تحلیل داده را نخواهند داشت.

چه نوع سیگنال‌هایی توسط این تجهیزات دریافت می‌شوند؟

نوع ورودی قابل‌پشتیبانی، نخستین موضوعی است که باید هنگام انتخاب دستگاه بررسی شود. هر سنسور یا ترانسمیتر، بر اساس کاربرد و استاندارد طراحی، نوع خاصی از خروجی را ارائه می‌دهد. پرکاربردترین سیگنال‌های آنالوگ در محیط‌های صنعتی شامل خروجی جریان 4 تا 20 میلی‌آمپر، جریان 0 تا 20 میلی‌آمپر، ولتاژ 0 تا 10 ولت، ولتاژ 0 تا 5 ولت، ولتاژ مثبت و منفی 10 ولت، ترموکوپل، PT100، PT1000 و سیگنال‌های میلی‌ولت هستند.

سیگنال 4 تا 20 میلی‌آمپر به‌دلیل مقاومت بالا در برابر نویز و قابلیت تشخیص خطا، یکی از استانداردهای اصلی ابزار دقیق صنعتی محسوب می‌شود. در این روش، اگر جریان به کمتر از محدوده قابل‌قبول برسد، سیستم می‌تواند قطع کابل، خرابی سنسور یا افت تغذیه را تشخیص دهد.

ورودی 0 تا 10 ولت نیز در سیستم‌های ساختمانی، کنترلرهای HVAC، تجهیزات آزمایشگاهی، سنسورهای موقعیت و برخی ماشین‌آلات صنعتی بسیار متداول است. با این حال، در مسیرهای طولانی یا محیط‌های دارای نویز الکترومغناطیسی زیاد، این نوع سیگنال نسبت به جریان آسیب‌پذیرتر خواهد بود.

برای اندازه‌گیری دما، ماژول‌های تخصصی از RTD مانند PT100 و PT1000 یا ترموکوپل‌هایی مانند نوع K، J و T پشتیبانی می‌کنند. این ورودی‌ها به مدارهای دقیق‌تر، جبران‌سازی دمایی و طراحی مناسب نیاز دارند؛ زیرا خطای کوچک در اندازه‌گیری می‌تواند روی کیفیت محصول یا ایمنی فرآیند اثر جدی بگذارد.

تبدیل آنالوگ به دیجیتال در عمل چگونه انجام می‌شود؟

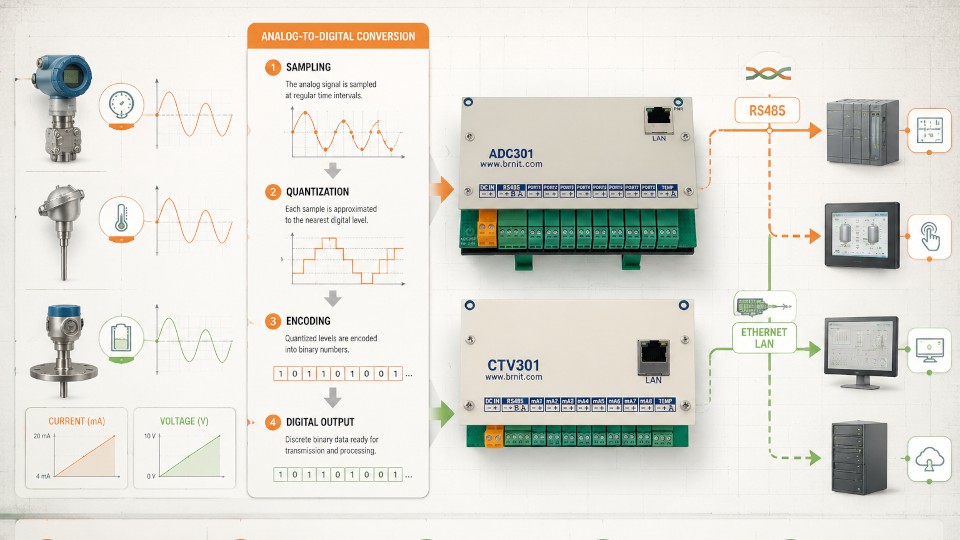

عملکرد اصلی این دستگاه‌ها بر پایه مبدل آنالوگ به دیجیتال یا ADC قرار دارد. ADC مقدار لحظه‌ای سیگنال ورودی را نمونه‌برداری می‌کند و آن را به یک عدد دیجیتال تبدیل می‌نماید. پیش از رسیدن سیگنال به ADC، معمولاً چند مرحله حفاظتی و پردازشی وجود دارد. این مراحل می‌توانند شامل حفاظت در برابر اضافه‌ولتاژ، محدودسازی جریان، فیلتر نویز، تطبیق سطح ولتاژ، تقویت سیگنال و ایزولاسیون الکتریکی باشند.

پس از دیجیتال‌سازی، پردازنده داخلی دستگاه داده را بررسی می‌کند. در این مرحله، ممکن است فیلتر نرم‌افزاری برای حذف نویز اعمال شود، مقدار خام به واحد مهندسی تبدیل گردد، محدوده‌های هشدار بررسی شوند و سپس داده در رجیستر ارتباطی ذخیره شود.

برای مثال، یک سنسور فشار در خط انتقال سیال، خروجی جریان تولید می‌کند. ماژول ورودی آنالوگ این جریان را اندازه‌گیری کرده و آن را به مقداری قابل‌نمایش مانند فشار، درصد ظرفیت یا سطح مخزن تبدیل می‌کند. سپس PLC یا سامانه مانیتورینگ می‌تواند این مقدار را بخواند و براساس آن تصمیم بگیرد. کیفیت این فرآیند فقط به ADC وابسته نیست. طراحی مسیرهای آنالوگ روی برد، کیفیت رفرنس ولتاژ، نوع فیلتر، دمای محیط، تغذیه دستگاه، ایزولاسیون و کالیبراسیون کارخانه‌ای، همگی بر دقت نهایی اندازه‌گیری اثر می‌گذارند.

نقش RS485 در ارتباط صنعتی

RS485 یکی از محبوب‌ترین رابط‌های ارتباطی در اتوماسیون صنعتی است. این استاندارد بر پایه انتقال تفاضلی کار می‌کند و به همین دلیل، نسبت به بسیاری از ارتباطات سریال ساده، مقاومت بیشتری در برابر نویز محیط صنعتی دارد.

در محیط‌هایی که موتورهای الکتریکی، درایوهای فرکانس متغیر، کنتاکتورها، کابل‌های قدرت، جوشکاری صنعتی یا تجهیزات سنگین وجود دارند، نویز الکتریکی می‌تواند ارتباطات معمولی را مختل کند. RS485 با استفاده از زوج سیم تفاضلی، بخش قابل‌توجهی از این اختلالات را کاهش می‌دهد.

یکی از مزایای مهم RS485، امکان اتصال چندین تجهیز روی یک مسیر مشترک است. به‌عنوان نمونه، چندین ماژول ورودی آنالوگ می‌توانند روی یک باس RS485 نصب شوند و یک PLC، HMI یا گیت‌وی صنعتی اطلاعات همه آن‌ها را جمع‌آوری کند.

پروتکل رایج روی RS485 معمولاً Modbus RTU است. در این پروتکل، هر ماژول یک آدرس یکتا دارد و سیستم مرکزی می‌تواند رجیسترهای مربوط به کانال‌های ورودی را بخواند. سادگی، پایداری و پشتیبانی گسترده از Modbus RTU باعث شده است این پروتکل همچنان در بسیاری از پروژه‌های صنعتی انتخاب اول باشد.

RS485 برای کارخانه‌ها، تابلوهای برق، تصفیه‌خانه‌ها، موتورخانه‌ها، گلخانه‌ها، سایت‌های دورافتاده و پروژه‌هایی که فاصله تجهیزات زیاد است، گزینه‌ای بسیار کاربردی محسوب می‌شود.

چرا وجود پورت LAN یا Ethernet اهمیت دارد؟

اگر RS485 برای ارتباط میدانی و صنعتی بسیار مناسب است، Ethernet یا LAN برای اتصال به زیرساخت شبکه، سرور و سامانه‌های مدرن مانیتورینگ نقش مهم‌تری دارد. ماژول‌های دارای پورت شبکه می‌توانند به سوئیچ صنعتی، شبکه کارخانه، سرور محلی یا اینترنت متصل شوند.

وجود LAN باعث می‌شود دستگاه دارای آدرس IP باشد و داده‌های آن از طریق شبکه TCP/IP در دسترس قرار گیرند. این قابلیت، توسعه نرم‌افزارهای تحت وب، اتصال به SCADA، انتقال داده به پایگاه داده، ساخت داشبورد مدیریتی و نظارت از راه دور را بسیار ساده‌تر می‌کند.

در بسیاری از تجهیزات، ارتباط Ethernet با پروتکل Modbus TCP ارائه می‌شود. این پروتکل همان مفهوم رجیسترهای Modbus را حفظ می‌کند، اما داده‌ها را از طریق شبکه استاندارد TCP/IP منتقل می‌نماید. بنابراین، نرم‌افزارهای صنعتی و سرورهای مانیتورینگ می‌توانند بدون نیاز به مبدل سریال، مستقیماً با ماژول ارتباط برقرار کنند.

در پروژه‌های بزرگ، وجود Ethernet امکان معماری مقیاس‌پذیرتری ایجاد می‌کند. هر تابلو می‌تواند یک یا چند ماژول ورودی داشته باشد و همه تابلوها از طریق شبکه صنعتی به یک سرور مرکزی متصل شوند.

برخی مدل‌های پیشرفته‌تر علاوه بر Modbus TCP، از پروتکل‌هایی مانند MQTT، HTTP API، SNMP یا OPC UA نیز پشتیبانی می‌کنند. چنین امکاناتی، ماژول را از یک تجهیز ساده اندازه‌گیری به بخشی از زیرساخت اینترنت اشیای صنعتی تبدیل می‌کند.

استفاده هم‌زمان از RS485 و LAN

ماژول‌هایی که به‌صورت هم‌زمان RS485 و Ethernet دارند، برای بسیاری از پروژه‌ها انتخابی هوشمندانه محسوب می‌شوند. این ترکیب، امکان بهره‌برداری از مزایای هر دو بستر ارتباطی را فراهم می‌کند. برای مثال، در یک کارخانه ممکن است PLC محلی از طریق RS485 و Modbus RTU داده‌ها را دریافت کند، درحالی‌که سرور مانیتورینگ مرکزی همان اطلاعات را از طریق Ethernet و Modbus TCP جمع‌آوری می‌کند.

در سناریویی دیگر، دستگاه می‌تواند نقش گیت‌وی تبدیل Modbus RTU به Modbus TCP را نیز داشته باشد. در این حالت، ماژول‌های ساده‌تر RS485 در نقاط مختلف نصب می‌شوند و یک گیت‌وی یا ماژول شبکه‌ای، اطلاعات آن‌ها را به شبکه Ethernet منتقل می‌کند.

این معماری باعث کاهش هزینه کابل‌کشی، افزایش قابلیت توسعه و ساده‌تر شدن نگهداری سیستم خواهد شد. همچنین در صورت نیاز به تحلیل داده، ثبت تاریخچه یا اتصال به سامانه ابری، شبکه Ethernet مسیر مناسب‌تری در اختیار پروژه قرار می‌دهد.

برای پروژه‌های حساس، بهتر است معماری ارتباطی به‌گونه‌ای طراحی شود که اختلال در شبکه مانیتورینگ، عملکرد کنترل محلی را متوقف نکند. کنترل فرآیند باید تا حد امکان مستقل، پایدار و قابل‌اعتماد باقی بماند.

کاربردهای مهم ماژول‌های ورودی آنالوگ صنعتی

کاربرد این تجهیزات بسیار گسترده است و تقریباً در هر پروژه‌ای که نیاز به جمع‌آوری داده فیزیکی وجود دارد، می‌توان از آن‌ها استفاده کرد. در صنایع آب و فاضلاب، این ماژول‌ها برای مانیتورینگ سطح مخزن، فشار خط، دبی، کیفیت آب و وضعیت پمپ‌ها کاربرد دارند.

در صنایع نفت، گاز و پتروشیمی، داده‌های فشار، دما، سطح، دبی و وضعیت تجهیزات فرآیندی باید به‌صورت پیوسته ثبت و نظارت شوند. کیفیت و پایداری ماژول اندازه‌گیری در این محیط‌ها اهمیت بالایی دارد.

در گلخانه‌های هوشمند و کشاورزی مدرن، ورودی‌های آنالوگ برای دریافت داده سنسورهای دما، رطوبت، رطوبت خاک، شدت نور، pH، EC و سطح آب استفاده می‌شوند. سپس اطلاعات از طریق شبکه به سیستم کنترل آبیاری، تهویه یا داشبورد مدیریتی ارسال می‌گردند.

در ساختمان‌های تجاری، موتورخانه‌ها و سامانه‌های BMS نیز می‌توان از ماژول‌های ورودی آنالوگ برای کنترل فشار آب، دمای رفت و برگشت، سطح مخزن، کیفیت هوا، دمای محیط و وضعیت تجهیزات سرمایش و گرمایش استفاده کرد.

در خطوط تولید و ماشین‌آلات صنعتی، این ماژول‌ها داده‌های مرتبط با فشار پنوماتیک، دمای قالب، موقعیت مکانیکی، سرعت، کشش، نیرو و وضعیت مواد را دریافت می‌کنند. تحلیل این داده‌ها به کاهش ضایعات، افزایش کیفیت و پیش‌بینی خرابی تجهیزات کمک می‌کند.

ایزولاسیون؛ ویژگی مهمی که نباید نادیده گرفته شود

در محیط صنعتی، اختلاف پتانسیل زمین و نویز ناشی از تجهیزات قدرت می‌تواند به مدارهای اندازه‌گیری آسیب وارد کند یا داده‌های نادرست ایجاد نماید. به همین دلیل، ایزولاسیون الکتریکی یکی از ویژگی‌های مهم در انتخاب ماژول ورودی آنالوگ است.

ایزولاسیون می‌تواند بین ورودی آنالوگ و مدار پردازنده، بین کانال‌ها، بین تغذیه و بخش اندازه‌گیری یا میان رابط ارتباطی RS485 و مدار داخلی اعمال شود. هرچه محیط صنعتی خشن‌تر، مسیر کابل طولانی‌تر و تجهیزات قدرت بیشتر باشند، اهمیت ایزولاسیون افزایش پیدا می‌کند.

همچنین باید به حفاظت در برابر اضافه‌ولتاژ، تخلیه الکترواستاتیکی، اتصال اشتباه، صاعقه القایی و نویزهای گذرا توجه شود. این موضوع در سایت‌های فضای باز، ایستگاه‌های پمپاژ، محیط‌های دارای تابلو برق بزرگ و مسیرهای کابل‌کشی طولانی، اهمیت ویژه‌ای دارد.

معیارهای انتخاب ماژول مناسب

انتخاب ماژول ورودی آنالوگ نباید فقط بر اساس تعداد کانال یا قیمت انجام شود. ابتدا باید مشخص شود که چه سنسورهایی، با چه خروجی‌هایی و در چه محیطی قرار است به دستگاه متصل شوند.

تعداد کانال موردنیاز، امکان توسعه آینده، نوع ورودی هر کانال، دقت اندازه‌گیری، رزولوشن، ایزولاسیون، نوع تغذیه، پروتکل ارتباطی و دمای کاری از مهم‌ترین معیارهای انتخاب هستند.

اگر پروژه نیازمند مانیتورینگ از راه دور، ثبت تاریخچه و اتصال به سرور دارد، وجود Ethernet و پشتیبانی از Modbus TCP اهمیت بالایی خواهد داشت. اگر فاصله بین تجهیزات زیاد است یا نویز محیط بالا است، RS485 ایزوله با Modbus RTU انتخاب منطقی‌تری محسوب می‌شود.

همچنین باید بررسی شود که دستگاه امکان تنظیم بازه ورودی، فیلتر نرم‌افزاری، تعریف آلارم، کالیبراسیون، مشاهده وضعیت ارتباط و به‌روزرسانی Firmware را فراهم می‌کند یا خیر. این قابلیت‌ها در طول عمر پروژه، نگهداری و توسعه سیستم را بسیار ساده‌تر می‌کنند.

نتیجه‌گیری

ماژول‌های ورودی آنالوگ دارای RS485 و LAN، ابزارهای کلیدی برای تبدیل داده‌های فیزیکی به اطلاعات دیجیتال قابل‌استفاده در اتوماسیون صنعتی هستند. این تجهیزات، داده سنسورها و ترانسمیترها را دریافت می‌کنند، آن‌ها را با دقت مناسب پردازش می‌نمایند و از طریق شبکه صنعتی یا Ethernet به سیستم‌های کنترلی و مانیتورینگ انتقال می‌دهند.

RS485 و Modbus RTU برای ارتباطات پایدار، کم‌هزینه و مقاوم در محیط‌های صنعتی مناسب هستند. در مقابل، Ethernet و Modbus TCP امکان اتصال مستقیم به شبکه، سرور، SCADA، داشبوردهای تحت وب و سامانه‌های اینترنت اشیا را فراهم می‌کنند.

انتخاب یک ماژول مناسب باید با بررسی دقیق نوع سیگنال، دقت موردنیاز، شرایط محیط، تعداد کانال، کیفیت ایزولاسیون، قابلیت‌های ارتباطی و امکان توسعه آتی انجام شود. یک انتخاب درست، فقط ابزار اندازه‌گیری فراهم نمی‌کند؛ بلکه زیرساختی قابل‌اعتماد برای کنترل هوشمند، تصمیم‌گیری دقیق و افزایش بهره‌وری ایجاد خواهد کرد.
