یکپارچهسازی کارت آنالوگ 4 تا 20 میلیآمپر با پروتکلهای شبکه
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در بسیاری از خطوط تولید و پایش صنعتی، سنسورهای فشار، دما، سطح و جریان همچنان خروجی خود را به صورت سیگنال آنالوگ 4 تا 20 میلیآمپر ارسال میکنند. این استاندارد قدیمی به دلیل مقاومت بالا در برابر نویز و افت ولتاژ در مسیرهای طولانی کابل، هنوز جایگاه خود را در تجهیزات میدانی حفظ کرده است. با این حال، سیستمهای مدیریت داده امروزی نیازمند دریافت این اطلاعات به شکل دیجیتال و از طریق زیرساخت شبکه هستند تا امکان پایش از راه دور، ذخیرهسازی تاریخچه و تحلیل روند فراهم شود.
شکاف میان دنیای آنالوگ سنسورها و دنیای دیجیتال سیستمهای نظارتی، نقطهای است که کارتهای تبدیل آنالوگ به دیجیتال با قابلیت ارتباط شبکهای در آن نقش کلیدی ایفا میکنند. این مقاله به بررسی روشهای عملی یکپارچهسازی سیگنال 4-20 میلیآمپر با پروتکلهای صنعتی و شبکهای رایج میپردازد.
ماهیت سیگنال 4-20 میلیآمپر و چالشهای آن در محیط صنعتی
سیگنال جریانی 4 تا 20 میلیآمپر به این دلیل طراحی شده که مقدار صفر واقعی معادل 4 میلیآمپر در نظر گرفته میشود، نه صفر مطلق. این ویژگی به سیستم امکان میدهد قطع کابل یا خرابی سنسور را از حالت واقعی صفر تشخیص دهد. با این حال، این سیگنال به تنهایی هیچ اطلاعاتی درباره واحد اندازهگیری، محدوده کالیبراسیون یا وضعیت سلامت سنسور منتقل نمیکند.
در محیطهای صنعتی با فاصله طولانی بین سنسور و کنترلر، افت ولتاژ در کابل و تداخل الکترومغناطیسی ناشی از تجهیزات قدرت میتواند دقت اندازهگیری را کاهش دهد. به همین دلیل، تبدیل این سیگنال به داده دیجیتال در نزدیکترین نقطه ممکن به سنسور، از افت کیفیت داده در طول مسیر انتقال جلوگیری میکند. کارتهای تبدیل آنالوگ به دیجیتال که در نزدیکی نقطه اندازهگیری نصب میشوند، این وظیفه را بر عهده دارند و خروجی را در قالبی قابل انتقال روی شبکه آماده میکنند.
نقش مدباس در یکپارچهسازی دادههای آنالوگ
پروتکل مدباس به دلیل سادگی ساختار و پایداری در محیطهای صنعتی، همچنان پرکاربردترین راهکار برای انتقال داده از تجهیزات میدانی به سیستمهای کنترل است. نسخه RTU این پروتکل بر بستر سریال RS485 اجرا میشود و برای مسافتهای متوسط با تعداد محدود گره در یک خط باسی مناسب است. در مقابل، نسخه TCP همان ساختار داده مدباس را در قالب بستههای شبکه اترنت کپسوله میکند و امکان انتقال روی زیرساختهای شبکه محلی موجود را فراهم میآورد.

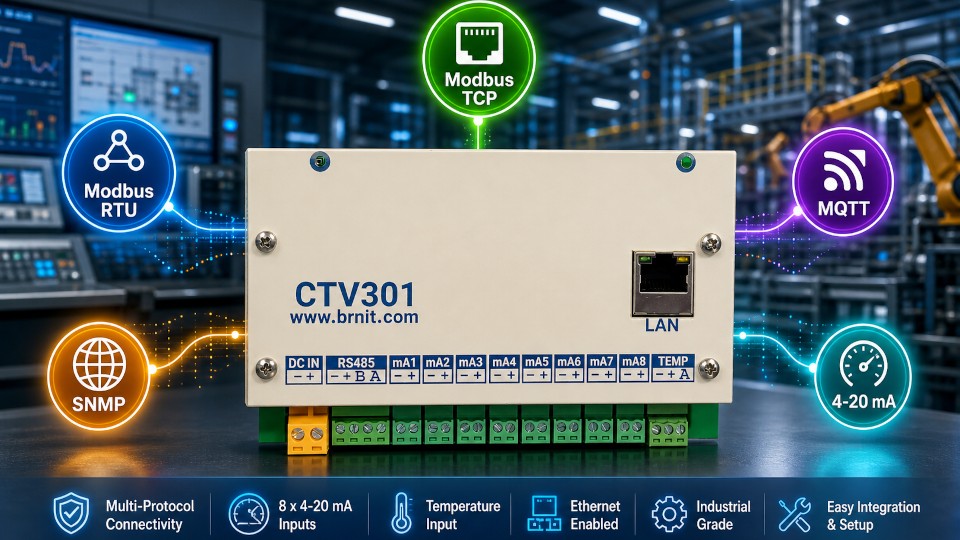

کارتهای آنالوگ 4-20 میلیآمپر که هر دو نسخه مدباس را پشتیبانی میکنند، انعطاف بیشتری در طراحی سیستم به مهندس تاسیسات میدهند، زیرا امکان انتخاب بین شبکه سریال موجود و زیرساخت اترنت جدید را بدون تغییر در پروتکل نرمافزاری فراهم میکنند. این قابلیت بهویژه در پروژههای ارتقای خطوط قدیمی اهمیت دارد، جایی که کابلکشی سریال موجود است اما سیستم کنترل جدید بر پایه شبکه اترنت طراحی شده است.
پیادهسازی همزمان RTU و TCP در یک کارت واحد، این امکان را فراهم میکند که یک دستگاه به عنوان پل ارتباطی بین شبکه سریال قدیمی و شبکه اترنت جدید عمل کند. این رویکرد هزینه جایگزینی کامل سنسورها و کابلکشی را حذف میکند و صرفاً با افزودن یک لایه ارتباطی، دادههای آنالوگ را در دسترس سیستمهای مدیریت مبتنی بر شبکه قرار میدهد.
علاوه بر این، ثبات پروتکل مدباس در طول زمان باعث شده اکثر نرمافزارهای اسکادا و سیستمهای جمعآوری داده به صورت پیشفرض از این پروتکل پشتیبانی کنند، بنابراین یکپارچهسازی معمولاً بدون نیاز به توسعه نرمافزار اختصاصی انجام میشود.
اتصال به زیرساخت شبکه محلی از طریق کابل اترنت
با گسترش شبکههای محلی صنعتی، اتصال مستقیم تجهیزات میدانی به کابل اترنت به یک الزام عملی تبدیل شده است. کارتهای آنالوگ مجهز به پورت اترنت، سیگنال دیجیتال شده جریان 4-20 میلیآمپر را مستقیماً روی همان زیرساخت شبکهای منتقل میکنند که سایر تجهیزات صنعتی و رایانههای نظارتی از آن استفاده میکنند. این رویکرد نیاز به کشیدن کابل جداگانه برای هر خط سریال را از بین میبرد و پیچیدگی سیمکشی در تاسیسات بزرگ را به میزان قابل توجهی کاهش میدهد. علاوه بر این، پهنای باند بالای شبکه اترنت امکان انتقال همزمان چندین کانال آنالوگ و اطلاعات تشخیصی اضافی را بدون محدودیتهای سرعت شبکه سریال فراهم میکند.
استفاده از کابل LAN همچنین امکان بهرهگیری از زیرساخت شبکه موجود سازمان، شامل سوئیچهای صنعتی و سیستمهای مدیریت شبکه را فراهم میآورد. در تاسیساتی که چندین ساختمان یا واحد تولیدی با فاصله زیاد از یکدیگر دارند، شبکه اترنت با استفاده از فیبر نوری یا سوئیچهای میانی، محدودیت مسافتی که در شبکه سریال RS-485 وجود دارد را برطرف میکند. این ویژگی به ویژه در پروژههای پایش توزیعشده مانند شبکههای آبرسانی، خطوط انتقال گاز یا سیستمهای تهویه ساختمانهای بزرگ، ارزش عملی بالایی دارد، زیرا امکان تجمیع داده از نقاط پراکنده در یک مرکز کنترل واحد را فراهم میکند.
اتصال به سیستمهای ابری و اینترنت اشیا صنعتی از طریق MQTT
در حالی که مدباس برای ارتباط درونکارخانهای طراحی شده، پروتکل MQTT برای انتقال داده به سیستمهای ابری و پلتفرمهای اینترنت اشیا صنعتی بهینهسازی شده است. این پروتکل بر پایه معماری انتشار و اشتراک عمل میکند، به این معنا که کارت آنالوگ داده جریان 4-20 میلیآمپر را به یک کارگزار پیام منتشر میکند و هر سیستم مشترک، بدون نیاز به اتصال مستقیم به دستگاه میدانی، آن داده را دریافت میکند. این معماری برخلاف مدل درخواست و پاسخ مدباس، امکان مقیاسپذیری بالاتر برای تعداد زیاد گره و کاربران همزمان را فراهم میآورد.
مزیت اصلی MQTT در حجم پایین سربار پروتکل و مصرف کم پهنای باند است که آن را برای انتقال داده روی شبکههای با پهنای باند محدود یا اتصالات از راه دور مناسب میسازد. کارتهای آنالوگ که علاوه بر مدباس، خروجی MQTT نیز ارائه میدهند، امکان ارسال همزمان داده به سیستم کنترل محلی و پلتفرم نظارت ابری را بدون نیاز به دو مسیر جداگانه سختافزاری فراهم میکنند.
پشتیبانی از احراز هویت سطح کاربر و رمزنگاری در انتقال پیام، استفاده از MQTT را برای انتقال داده حساس صنعتی روی شبکههای عمومی یا اینترنت قابل اعتماد میسازد. همچنین ساختار موضوعمحور این پروتکل، امکان سازماندهی منطقی دادههای چندین کانال آنالوگ بر اساس محل نصب یا نوع پارامتر اندازهگیریشده را فراهم میآورد، که مدیریت داده در تاسیسات با تعداد زیاد نقاط اندازهگیری را سادهتر میکند.
پایش وضعیت شبکه از طریق SNMP
در تاسیسات صنعتی که تعداد زیادی تجهیز متصل به شبکه دارند، صرفاً انتقال داده اندازهگیری کافی نیست و مدیریت وضعیت سلامت خود تجهیزات شبکه نیز اهمیت پیدا میکند. پروتکل SNMP که در اصل برای مدیریت تجهیزات شبکه رایانهای طراحی شده، اکنون در تجهیزات صنعتی مجهز به ارتباط اترنت نیز کاربرد یافته است. این پروتکل امکان پایش پارامترهایی مانند وضعیت اتصال شبکه، دمای داخلی دستگاه، زمان کارکرد و بروز خطاهای ارتباطی را بدون نیاز به دسترسی مستقیم به رابط کاربری هر دستگاه فراهم میکند.
کارتهای آنالوگ 4-20 میلیآمپر که علاوه بر انتقال داده اندازهگیری، از SNMP نیز پشتیبانی میکنند، امکان ادغام در سیستمهای مدیریت شبکه سازمانی موجود را فراهم میآورند. این ادغام به تیم فناوری اطلاعات اجازه میدهد وضعیت تجهیزات میدانی را در همان کنسول مدیریتی که برای پایش سوئیچها و سرورهای شبکه استفاده میکند، مشاهده کند. در صورت بروز قطعی ارتباط یا افت عملکرد یک کارت آنالوگ، سیستم مدیریت شبکه میتواند هشدار خودکار ارسال کند، پیش از آنکه این خرابی بر فرآیند تولید یا کیفیت داده اندازهگیری تاثیر بگذارد.
معماری یکپارچه چندپروتکلی در عمل
طراحی سیستمی که همزمان از مدباس RTU، مدباس TCP، MQTT و SNMP پشتیبانی کند، مزیت عملی مهمی برای مهندسان تاسیسات فراهم میآورد که همان انعطاف در انتخاب مسیر ارتباطی متناسب با نیاز هر لایه از سیستم است. لایه کنترل محلی معمولاً از مدباس برای پاسخ سریع و قطعی بهره میبرد، در حالی که لایه نظارت ابری و تحلیل داده از MQTT برای انتقال انبوه داده به مراکز پردازش استفاده میکند. همزمان، لایه مدیریت زیرساخت شبکه از SNMP برای اطمینان از سلامت مداوم مسیر ارتباطی بهره میگیرد.
این معماری چندلایه نیازمند آن است که کارت تبدیل آنالوگ بتواند چندین پروتکل را به صورت همزمان و بدون تداخل در عملکرد اجرا کند، بدون آنکه سرعت پاسخدهی به درخواستهای مدباس تحت تاثیر بار پردازشی پروتکلهای دیگر قرار گیرد. علاوه بر این، پیکربندی جداگانه هر کانال آنالوگ از نظر محدوده اندازهگیری، واحد نمایش و آستانه هشدار، امکان تطبیق دستگاه با انواع سنسورهای صنعتی موجود در بازار را بدون نیاز به تجهیزات اختصاصی برای هر نوع سنسور فراهم میکند.
ملاحظات عملی در انتخاب و پیادهسازی
هنگام انتخاب راهکار یکپارچهسازی سیگنال آنالوگ با شبکه، توجه به تعداد کانالهای ورودی مورد نیاز، فاصله فیزیکی بین سنسور و مرکز کنترل، و نوع پروتکل مورد استفاده در سیستم اسکادای موجود اهمیت زیادی دارد. در پروژههایی که تعداد نقاط اندازهگیری بالاست، پشتیبانی از مدباس TCP روی زیرساخت اترنت موجود، هزینه سیمکشی اختصاصی را کاهش میدهد و امکان توسعه آینده سیستم را سادهتر میکند. در مقابل، در محیطهای صنعتی با تداخل الکترومغناطیسی بالا مانند نزدیکی موتورهای قدرت، پایداری ارتباط سریال مدباس RTU همچنان مزیت قابل توجهی نسبت به شبکههای بیسیم دارد.
نتیجهگیری
یکپارچهسازی سیگنال آنالوگ 4-20 میلیآمپر با پروتکلهای شبکه، پلی میان دنیای سنسورهای صنعتی سنتی و سیستمهای مدیریت داده مدرن ایجاد میکند. پشتیبانی همزمان از مدباس RTU و TCP انعطاف لازم برای اتصال به زیرساختهای سریال و اترنت موجود را فراهم میآورد، در حالی که اتصال مستقیم به شبکه محلی از طریق کابل اترنت پیچیدگی سیمکشی را کاهش میدهد.
پروتکل MQTT مسیری کارآمد برای انتقال داده به پلتفرمهای ابری و سیستمهای دوقلوی دیجیتال فراهم میکند و SNMP امکان پایش پیشگیرانه سلامت تجهیزات را در کنار دادههای اندازهگیری اصلی ممکن میسازد. طراحی سیستمی که این چهار قابلیت را در کنار هم و بدون تداخل عملکردی ارائه دهد، به مهندس تاسیسات امکان میدهد بدون تغییر در زیرساخت سنسوری موجود، سیستم را متناسب با نیازهای فعلی و آینده صنعت هوشمند سازد.
