بررسی جامع و تخصصی کاربردهای کارت ورودی آنالوگ در اتوماسیون صنعتی
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در دنیای پیشرفته اتوماسیون صنعتی، پایش دقیق پارامترهای فیزیکی اهمیتی حیاتی دارد. سیستمهای کنترل برای تصمیمگیری صحیح به دادههای واقعی و پیوسته نیاز دارند. کارتهای ورودی آنالوگ به عنوان پل ارتباطی مهم میان محیط فیزیکی و پردازندهها عمل میکنند. این تجهیزات حیاتی، سیگنالهای پیوسته مانند دما، فشار و رطوبت را دریافت میکنند. سپس این سیگنالها برای پردازش در سیستمهای کنترلی به دادههای دیجیتال تبدیل میشوند. انتخاب صحیح این ماژولها میتواند دقت مانیتورینگ و کنترل فرآیندها را به شدت افزایش دهد. در این مقاله، به بررسی عمیق کاربردها و ویژگیهای فنی این تجهیزات میپردازیم.
نقش جمعآوری دادهها در صنعت
صنایع به سمت هوشمندسازی و استفاده از اینترنت اشیای صنعتی در حال حرکت هستند. در این مسیر، جمعآوری دقیق و سریع دادهها از تجهیزات خط تولید یک ضرورت است. بدون داشتن اطلاعات دقیق از وضعیت ماشینآلات، بهینهسازی مصرف انرژی و کاهش خطاها غیرممکن خواهد بود. کارتهای ورودی آنالوگ دقیقاً در همین نقطه از سیستمهای کنترلی ایفای نقش میکنند. آنها دادههای خام را از سنسورهای مختلف جمعآوری کرده و به سیستمهای مرکزی ارسال مینمایند. این دادهها پس از تحلیل، به مدیران کمک میکنند تا تصمیمات پیشگیرانه و هوشمندانهای بگیرند. در نتیجه، هزینههای نگهداری کاهش یافته و بهرهوری کلی کارخانه به شکل چشمگیری افزایش مییابد.
درک اهمیت سیگنالهای آنالوگ
در محیطهای فیزیکی، اکثر تغییرات به صورت پیوسته و تدریجی رخ میدهند. به عنوان مثال، دمای یک کوره صنعتی به صورت آنی تغییر نمیکند. سنسورهای نصب شده، این تغییرات تدریجی را به صورت سیگنالهای الکتریکی پیوسته ارسال میکنند. تجهیزات دیجیتال مانند پیالسیها تنها زبان صفر و یک را متوجه میشوند. بنابراین، ما به یک مترجم دقیق برای تبدیل این دو مفهوم به یکدیگر نیاز داریم. کارت ورودی آنالوگ وظیفه دارد این مقادیر الکتریکی پیوسته را به اعداد دیجیتال معنادار تبدیل کند. کیفیت قطعات داخلی این کارتها تعیینکننده میزان دقت در این فرآیند تبدیل است.
مزایای سیگنال 4 تا 20 میلیآمپر
سنسورهای صنعتی معمولاً دادههای خود را در قالب استاندارد جریان یا ولتاژ ارسال میکنند. سیگنالهای جریانی مانند استاندارد 4 تا 20 میلیآمپر در صنعت بسیار محبوب و پرکاربرد هستند. این استاندارد برای محیطهای پرنویز صنعتی و فواصل کابلکشی طولانی بسیار ایدهآل است. یکی از دلایل اصلی این محبوبیت، مقاومت بالای سیگنال جریانی در برابر افت ولتاژ طول خط است. همچنین در این استاندارد، عدد 4 میلیآمپر نشاندهنده نقطه صفر سنسور است. این ویژگی باعث میشود تا در صورت قطعی کابل، سیستم به سرعت متوجه خطای فیزیکی شود. در واقع، جریان صفر نشاندهنده خرابی است و از بروز حوادث خطرناک جلوگیری میکند.
کاربرد سیگنال 0 تا 10 ولت
در کنار سیگنالهای جریانی، استاندارد 0 تا 10 ولت نیز جایگاه ویژهای در اتوماسیون دارد. این نوع سیگنال معمولاً برای فواصل کوتاهتر و سیستمهای کنترل محلی مناسبتر است. تجهیزاتی مانند درایوهای موتور و سنسورهای جابهجایی اغلب از این خروجی استفاده میکنند. عیبیابی سیستمهای ولتاژی برای تکنسینهای برق معمولاً سادهتر و سریعتر انجام میشود. با این حال، کابلهای حامل سیگنال ولتاژ نسبت به نویزهای الکترومغناطیسی حساسیت بیشتری دارند. بنابراین در هنگام کابلکشی باید از کابلهای شیلددار و مسیرهای ایزوله استفاده کرد. یک سیستم اتوماسیون حرفهای معمولا به هر دو نوع ورودی جریان و ولتاژ نیاز دارد.
اهمیت طراحی هشت کاناله در پروژههای صنعتی
طراحی معماری یک سیستم کنترلی نیازمند مدیریت دقیق منابع و فضاهای موجود است. تابلوهای برق صنعتی معمولاً با محدودیت فضا و تراکم بالای تجهیزات مواجه هستند. استفاده از ماژولهایی که چندین کانال ورودی دارند، راهکاری بسیار منطقی و مقرونبهصرفه است. طراحی هشت کاناله برای کارتهای ورودی، یک ترکیب کاملاً بهینه از نظر ابعاد و ظرفیت محسوب میشود. یک کارت هشت پورت میتواند اطلاعات هشت سنسور مجزا را به طور همزمان دریافت کند. این امر باعث کاهش تعداد ماژولهای مورد نیاز در تابلو و خلوت شدن کابلکشیها میگردد.
انعطافپذیری در انتخاب نوع سیگنال ورودی

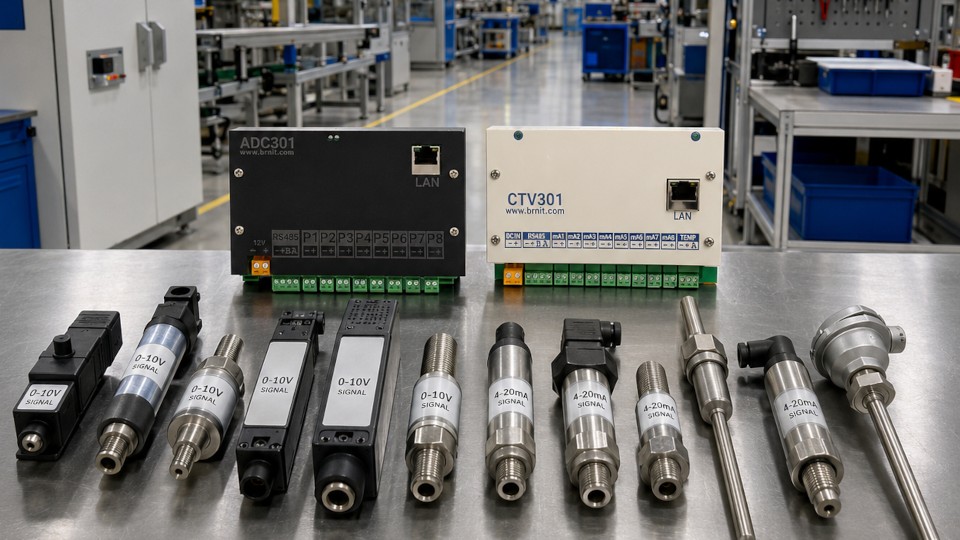

پروژههای مختلف صنعتی نیازهای متنوعی دارند و نمیتوان از یک فرمول ثابت برای همه استفاده کرد. گاهی در یک بخش از کارخانه فقط به سنسورهای جریانی نیاز داریم. در بخش دیگری ممکن است سنسورهای ولتاژی کاربرد بیشتری داشته باشند. در دسترس بودن کارتهای ورودی آنالوگ جریان و کارتهای ولتاژ، دست طراحان را باز میگذارد. مهندسان میتوانند با توجه به نوع سنسورها، فواصل کابلکشی و میزان نویز محیط، ماژول مناسب را انتخاب کنند. این تفکیکپذیری تخصصی باعث میشود تا بالاترین میزان دقت در اندازهگیری پارامترها به دست آید.
نقش ارتباطات شبکهای و درگاههای مدرن صنعتی
جمعآوری دقیق دادهها تنها نیمی از وظیفه یک ماژول آنالوگ است. انتقال امن و سریع این دادهها به سیستم مرکزی، اهمیت بسیار بالاتری در شبکههای توزیعیافته دارد. تجهیزات مدرن امروزی فراتر از روشهای سنتی عمل کرده و به پورتهای ارتباطی پیشرفته مجهز شدهاند. وجود پورت شبکه یا همان کابل لن، یک تحول بزرگ در این تجهیزات ایجاد کرده است. این قابلیت امکان اتصال مستقیم تجهیزات ابزار دقیق به زیرساختهای فناوری اطلاعات را فراهم میکند. در نتیجه، فاصله میان تجهیزات کف کارخانه و اتاقهای مدیریت بسیار کوتاهتر میشود.
مزایای استفاده از پورت لن در تجهیزات ابزار دقیق
استفاده از کابل لن در ماژولهای صنعتی مزایای بیشماری را برای مهندسان به همراه دارد. سرعت انتقال دادهها در شبکههای مبتنی بر لن بسیار بالاتر از روشهای سریال است. این سرعت بالا برای سیستمهای مانیتورینگ که به دادههای در لحظه نیاز دارند، کاملاً حیاتی است. همچنین، عیبیابی و پیکربندی تجهیزات از طریق شبکه بسیار سادهتر و از راه دور انجامپذیر است. مهندسان میتوانند بدون حضور در پای تابلو، وضعیت کانالها را از طریق شبکه بررسی کنند. این ویژگی در کارخانجات بزرگ که تجهیزات در فواصل دوری نصب شدهاند، به شدت راهگشا است.
درگاه ارتباطی RS485: پایداری در محیطهای خشن
با وجود پیشرفت شبکههای لن، درگاههای سریال مانند RS485 همچنان در صنعت بیرقیب هستند. پورت RS485 برای ارتباط پایدار در محیطهای بسیار پرنویز و خشن طراحی شده است. این درگاه میتواند دادهها را تا فواصل بیش از هزار متر بدون افت کیفیت منتقل کند. یکی از مزایای بزرگ این استاندارد، قابلیت اتصال چندین دستگاه به صورت زنجیرهای روی دو رشته سیم است. این ویژگی باعث صرفهجویی عظیمی در هزینههای کابلکشی سیستمهای مانیتورینگ میگردد. پشتیبانی کارتهای ورودی از این پورت، امکان ارتباط با طیف وسیعی از پیالسیهای قدیمی و جدید را فراهم میسازد.
اهمیت پشتیبانی از پروتکلهای استاندارد صنعتی
داشتن سختافزار قدرتمند بدون وجود یک زبان مشترک نرمافزاری کارایی چندانی نخواهد داشت. تجهیزات مختلف در یک شبکه باید بتوانند پیامهای یکدیگر را به درستی تفسیر کنند. پروتکلهای صنعتی این زبان مشترک را برای تبادل دادهها فراهم میکنند. استفاده از پروتکلهای استاندارد و غیرانحصاری باعث میشود تا مهندسان به یک برند خاص وابسته نشوند. در نتیجه، سیستم کنترل نهایی بسیار انعطافپذیر بوده و به راحتی قابل توسعه خواهد بود. کارتهای ورودی باکیفیت باید بتوانند از معتبرترین پروتکلهای صنعتی به صورت پایدار پشتیبانی کنند.
مدباس: زبان مشترک و قدرتمند تجهیزات اتوماسیون
پروتکل مدباس بدون شک یکی از معتبرترین و پرکاربردترین استانداردهای ارتباطی در صنعت است. این پروتکل دههها است که به عنوان استاندارد طلایی برای یکپارچهسازی سیستمها شناخته میشود. سادگی، قابلیت اطمینان بالا و رایگان بودن، از دلایل اصلی محبوبیت جهانی مدباس هستند. تقریباً تمامی نرمافزارهای مانیتورینگ و کنترلرهای صنعتی از این پروتکل به صورت پیشفرض پشتیبانی میکنند. بنابراین، کارت ورودی آنالوگی که دارای قابلیت مدباس باشد، به راحتی در هر پروژهای قابل استفاده است. این یکپارچگی سریع، زمان راهاندازی پروژههای اتوماسیون را به شکل قابل توجهی کاهش میدهد.
بررسی تفاوتها و کاربردهای مدباس RTU
مدباس به نسخههای مختلفی تقسیم میشود که هر کدام برای بستر ارتباطی خاصی توسعه یافتهاند. مدباس RTU نسخهای است که برای ارتباطات سریال، به ویژه بر بستر RS485 طراحی شده است. این نسخه از دادههای فشرده باینری استفاده میکند که سرعت انتقال در خطوط سریال را بهینه میسازد. پایداری مدباس RTU در شبکههای صنعتی با نویز بالا بارها ثابت شده است. این پروتکل برای ارتباط یک کنترلر مرکزی با دهها ماژول در فواصل طولانی بسیار مناسب است. کارتهایی که از این پروتکل پشتیبانی میکنند، به عنوان راهحلهای اقتصادی و قابل اعتماد شناخته میشوند.
قابلیتهای پیشرفته در پروتکل مدباس TCP
در کنار ارتباطات سریال، نیاز به انتقال دادهها در بستر شبکههای اترنت نیز به شدت احساس میشد. فناوری مدباس TCP برای پاسخ به همین نیاز و بر بستر شبکههای لن توسعه یافت. این پروتکل، پیامهای سنتی مدباس را در قالب بستههای استاندارد شبکه بستهبندی میکند. مزیت اصلی مدباس TCP، سرعت بسیار بالای آن و قابلیت یکپارچگی با شبکههای کامپیوتری موجود است. چندین کلاینت میتوانند به طور همزمان اطلاعات را از یک ماژول مجهز به این پروتکل دریافت کنند. این قابلیت برای اتصال همزمان ماژول به سیستم مانیتورینگ و کنترلر اصلی بسیار کاربردی است.
کاربردهای عملی در صنعت آب و فاضلاب

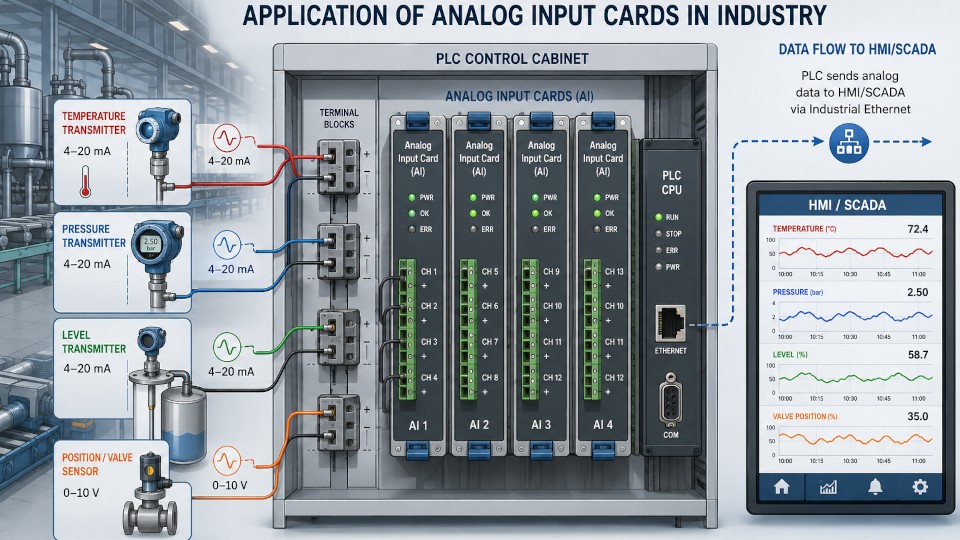

صنعت تصفیه آب و فاضلاب یکی از مصرفکنندگان اصلی کارتهای ورودی آنالوگ میباشد. در این صنعت، سنسورهای متعددی برای اندازهگیری سطح مخازن، فشار لولهها و دبی سیالات وجود دارد. این سنسورها عمدتاً از خروجیهای استاندارد جریانی برای ارسال دادهها در فواصل طولانی تصفیهخانه استفاده میکنند. کارتهای هشت کاناله میتوانند اطلاعات چندین مخزن نزدیک به هم را جمعآوری کرده و یکپارچه سازند. سپس این دادهها از طریق کابل لن یا بستر RS485 به سیستم اسکادا در مرکز کنترل ارسال میشوند. این معماری باعث پایش دقیق فرآیند تصفیه و جلوگیری از سرریز شدن مخازن میگردد.
نقش کارتهای آنالوگ در صنایع نفت، گاز و پتروشیمی
در پالایشگاهها و صنایع پتروشیمی، شرایط محیطی بسیار سخت و حساس است. پایش مستمر دمای کورهها و فشار مخازن گاز نیازمند تجهیزاتی با بالاترین قابلیت اطمینان است. سیگنالهای دریافتی در این محیطها باید در برابر شدیدترین نویزهای صنعتی محافظت شوند. استفاده از کارتهای ورودی با قابلیت دریافت سیگنالهای جریانی در این پروژهها یک استاندارد است. این ماژولها دادههای حیاتی سنسورها را با سرعت و دقت بالا دیجیتال کرده و به پردازندهها میرسانند. پشتیبانی از پروتکلهای پایدار مانند مدباس در این محیطها، تداوم ایمن فرآیند تولید را تضمین میکند.
کاربرد در سیستمهای مدیریت هوشمند ساختمان (BMS)
استفاده از تجهیزات صنعتی امروزه به کارخانجات محدود نشده و به ساختمانهای بزرگ نیز راه یافته است. در سیستمهای مدیریت هوشمند ساختمان، کنترل دقیق سیستمهای تهویه مطبوع اهمیت زیادی دارد. سنسورهای دما، رطوبت و کیفیت هوا در نقاط مختلف ساختمان نصب میشوند. بسیاری از این سنسورها از استاندارد ولتاژی 0 تا 10 ولت برای ارتباط استفاده میکنند. کارتهای ورودی هشت کاناله به خوبی میتوانند اطلاعات یک طبقه کامل را جمعآوری نمایند. اتصال این ماژولها از طریق کابل شبکه به سرور مرکزی، هوشمندسازی مصرف انرژی در ساختمان را محقق میسازد.
نتیجهگیری
کارتهای ورودی آنالوگ به عنوان قلب تپنده سیستمهای جمعآوری داده در محیطهای صنعتی شناخته میشوند. توانایی این تجهیزات در دریافت دقیق سیگنالهای محیطی، پایه و اساس یک کنترل بدون نقص است. استفاده از دستگاههایی که از استانداردهای رایج جریان و ولتاژ به طور تخصصی پشتیبانی میکنند، دقت فرآیندها را تضمین مینماید. همچنین توجه ویژه به قابلیتهای شبکهای مانند کابل لن و درگاه سریال، معماری سیستم را منعطف میسازد. پشتیبانی از پروتکلهای معتبر صنعتی نیز مسیر همگامسازی تجهیزات را هموار میکند. مدیران و مهندسان با سرمایهگذاری روی چنین ماژولهای یکپارچهای میتوانند بهرهوری، ایمنی و پایداری فرآیندهای تولیدی خود را به بالاترین سطح ممکن ارتقا بخشند.
