مانیتورینگ انرژی با پاورمتر
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
مصرف انرژی زمانی قابل مدیریت میشود که الگوی مصرف بهصورت مستمر، دقیق و قابل تحلیل دیده شود، نه فقط در پایان ماه و از روی رقم قبض. در بسیاری از ساختمانها، کارخانهها، مراکز داده، بیمارستانها و مجموعههای تجاری، بخش قابل توجهی از هزینههای انرژی به دلیل نبود دادههای لحظهای، ناشناخته باقی میماند. پاورمتر در چنین شرایطی به یک ابزار کلیدی تبدیل میشود، زیرا امکان اندازهگیری پارامترهای الکتریکی و پایش رفتار مصرف را در سطح فیدر، تابلو، خط تولید یا تجهیز فراهم میکند.
مانیتورینگ انرژی با پاورمتر فقط ثبت چند عدد نیست، بلکه روشی ساختارمند برای شناخت بار، تشخیص اتلاف، ارزیابی کیفیت برق و تصمیمگیری مبتنی بر داده است. زمانی که مدیر انرژی، مسئول نگهداری یا بهرهبردار تأسیسات به اطلاعات دقیق ولتاژ، جریان، توان، ضریب توان و انرژی مصرفی دسترسی داشته باشد، برنامهریزی برای کاهش هزینه بسیار واقعبینانهتر میشود.
این رویکرد بهویژه در مجموعههایی اهمیت دارد که همزمان با افزایش قیمت انرژی، محدودیت ظرفیت شبکه، حساسیت تجهیزات و فشار برای افزایش بهرهوری روبهرو هستند. مقاله حاضر نقش پاورمتر در مانیتورینگ انرژی را بررسی میکند و نشان میدهد چگونه این ابزار میتواند پایه یک نظام پایش قابل اتکا باشد.
پاورمتر چیست و چه دادههایی را اندازهگیری میکند؟

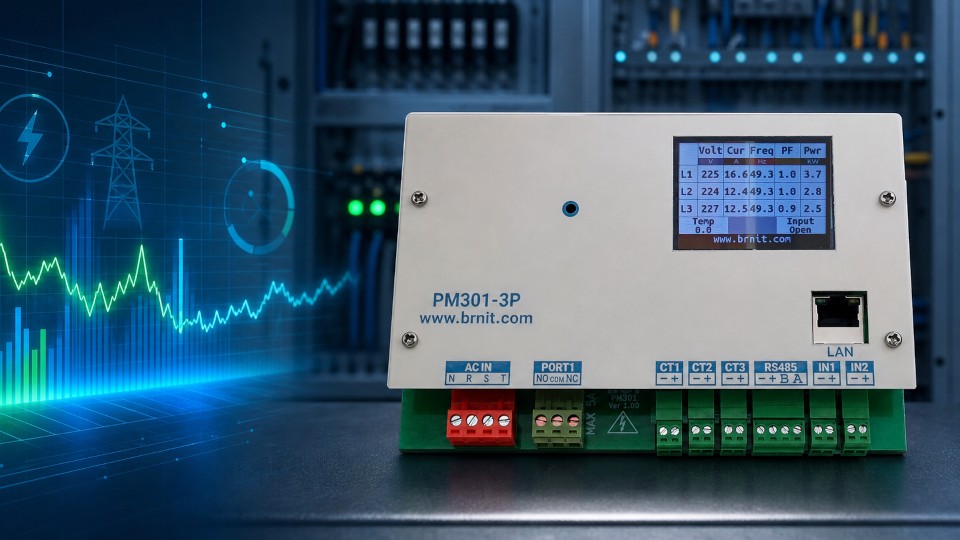

پاورمتر دستگاهی برای اندازهگیری و نمایش پارامترهای اصلی شبکه برق است که در تابلوهای توزیع، تابلوهای موتورخانه، خطوط تولید و تجهیزات حساس نصب میشود. این تجهیز بسته به مدل و کلاس دقت، اطلاعاتی مانند ولتاژ، جریان، فرکانس، توان و ضریب توان را ثبت میکند. در پروژههای حرفهای، ارزش اصلی پاورمتر زمانی آشکار میشود که دادهها فقط روی نمایشگر مشاهده نشوند، بلکه به سامانه مانیتورینگ انرژی یا نرمافزار مدیریت انرژی منتقل شوند.
در این حالت، پاورمتر از یک نمایشگر محلی به یک گره اطلاعاتی در شبکه اندازهگیری تبدیل میشود که رفتار مصرف را در طول زمان ثبت و قابل تحلیل میکند. به همین دلیل، هنگام انتخاب پاورمتر باید به امکانات ارتباطی مانند مدباس، Ethernet ،RS485 ثبت داده، دقت اندازهگیری و قابلیت یکپارچهسازی با BMS یا SCADA توجه شود. اگر این انتخاب با شناخت نیاز واقعی مجموعه انجام شود، پاورمتر میتواند هم برای کنترل روزانه و هم برای تحلیلهای بلندمدت انرژی بسیار مؤثر باشد.
اهمیت مانیتورینگ انرژی در تأسیسات و صنایع
تا زمانی که مصرف انرژی بهصورت جزئی و تفکیکشده اندازهگیری نشود، مشخص نیست کدام بخش بیشترین سهم را در هزینه، اتلاف یا ناپایداری شبکه داخلی دارد. در بسیاری از مجموعهها فقط کنتور اصلی برق خوانده میشود، در حالی که این داده کلی برای اصلاح رفتار مصرف در سطوح عملیاتی تقریباً ناکافی است. مانیتورینگ انرژی با پاورمتر کمک میکند الگوی بار در بخشهای مختلف شناسایی شود و سهم واقعی هر تابلو، دستگاه یا فرآیند در مصرف نهایی مشخص گردد.
این شفافیت برای واحدهای صنعتی اهمیت ویژهای دارد، زیرا توقف ناخواسته، بارگذاری نامتوازن، اضافهبار موتورها و کیفیت نامطلوب برق میتواند همزمان هزینه انرژی و هزینه نگهداری را افزایش دهد. در ساختمانهای بزرگ نیز پایش مداوم برق مصرفی چیلرها، هواسازها، پمپها، آسانسورها، روشنایی و تجهیزات اداری، زمینه تشخیص مصرف غیرعادی را فراهم میکند. وقتی دادههای دقیق در دسترس باشد، تصمیمگیری از حالت حدسی خارج میشود و برنامههای بهینهسازی بر اساس روند واقعی مصرف شکل میگیرد.
از سوی دیگر، مانیتورینگ انرژی نقش مهمی در مستندسازی عملکرد دارد و برای ممیزی انرژی، گزارشدهی مدیریتی و ارزیابی اثربخشی اقدامات اصلاحی بسیار ارزشمند است. به همین دلیل، استفاده از پاورمتر فقط یک انتخاب فنی نیست، بلکه بخشی از راهبرد مدیریت مصرف انرژی و کنترل هزینه در هر مجموعه حرفهای محسوب میشود.
نقش پاورمتر در شناسایی الگوی مصرف و بارهای پرهزینه
یکی از مهمترین مزایای مانیتورینگ انرژی با پاورمتر، امکان مشاهده رفتار واقعی بار در بازههای زمانی مختلف است. برای مثال، ممکن است یک خط تولید در ساعات مشخصی از شبانهروز جهش مصرف داشته باشد، اما بدون ثبت داده این موضوع بهسادگی دیده نشود. پاورمتر با ثبت مداوم توان و انرژی مصرفی نشان میدهد افزایش بار در چه زمانی اتفاق افتاده و آیا این افزایش با برنامه کاری مجموعه همخوانی دارد یا نه.
در بسیاری از پروژهها، تحلیل همین دادههای پایه باعث کشف مصرف پنهان تجهیزاتی میشود که خارج از ساعات بهرهبرداری همچنان در مدار باقی ماندهاند. نمونه رایج آن، کارکرد بیدلیل فنها، پمپها، سیستمهای گرمایش الکتریکی یا تجهیزات کمکی است که در ظاهر سهم ناچیزی دارند، اما در مجموع هزینه چشمگیری ایجاد میکنند. وقتی هر بخش از شبکه با پاورمتر جداگانه پایش شود، میتوان سهم مصرف را تفکیک کرد و اولویت اقدامات اصلاحی را بر اساس واقعیت تعیین نمود.
پاورمتر و کنترل کیفیت برق
مانیتورینگ انرژی فقط به مقدار مصرف محدود نمیشود و در بسیاری از موارد، کیفیت برق نیز به همان اندازه اهمیت دارد. اگر ولتاژ نامتعادل باشد، جریان بیش از حد از شبکه کشیده شود یا ضریب توان پایین بماند، مصرف انرژی و استهلاک تجهیزات همزمان افزایش مییابد.
بخش قابل توجهی از پاورمترهای پیشرفته، پارامترهایی را ثبت میکنند که برای تحلیل کیفیت برق و شرایط واقعی شبکه داخلی بسیار مفید هستند. برای نمونه، پایش پیوسته ضریب توان میتواند نشان دهد آیا بانک خازنی عملکرد مناسبی دارد یا مجموعه در معرض جریمه توان راکتیو قرار گرفته است. همچنین بررسی عدم تعادل جریان و ولتاژ میتواند به شناسایی مشکلاتی مانند توزیع نامناسب بار، اتصالات معیوب یا ایراد در برخی مصرفکنندههای سهفاز کمک کند.
در تأسیسات حساس، نوسان ولتاژ و بارهای ناگهانی ممکن است عملکرد تجهیزات الکترونیکی، درایوها، پیالسیها و سرورها را مختل کند و هزینه توقف یا خرابی ایجاد نماید. وقتی پاورمتر این تغییرات را ثبت میکند، تیم فنی میتواند رابطه میان اختلالات عملیاتی و شرایط برق را بهتر شناسایی کند. به همین دلیل، پاورمتر در کنار نقش اصلی خود در اندازهگیری انرژی، به ابزاری مؤثر برای پایش کیفیت توان و پیشگیری از مشکلات بهرهبرداری نیز تبدیل میشود.
کاهش هزینه انرژی با استفاده از دادههای پاورمتر
صرفهجویی واقعی زمانی اتفاق میافتد که دادههای مانیتورینگ به اقدام اجرایی تبدیل شوند و فقط در حد گزارش باقی نمانند. پاورمتر با ارائه اطلاعات دقیق، مبنایی برای اصلاح برنامه کاری، کنترل پیک مصرف، متعادلسازی بار و بهبود راندمان تجهیزات فراهم میکند. اگر مجموعه در ساعات اوج بار تعرفه بالاتری پرداخت میکند، دادههای پاورمتر کمک میکند زمان روشن شدن مصرفکنندههای بزرگ بازطراحی شود.
در برخی واحدها، صرف جابهجایی زمان کار چند تجهیز پرمصرف میتواند هزینه ماهانه برق را بهطور محسوسی کاهش دهد. از طرف دیگر، تحلیل توان و جریان واقعی مشخص میکند آیا تجهیزی بیشتر از ظرفیت مورد نیاز کار میکند یا بهدلیل تنظیم نادرست، انرژی اضافه مصرف میشود. برای نمونه، پمپ یا فن بدون کنترل دور ممکن است در تمام ساعات با حداکثر توان کار کند، در حالی که نیاز فرآیند کمتر از این مقدار است. در چنین شرایطی، دادههای پاورمتر میتواند توجیه فنی لازم برای استفاده از اینورتر، اصلاح کنترل یا تعویض تجهیز با نمونه کارآمدتر را فراهم کند.
همچنین، ثبت دقیق انرژی مصرفی پیش و پس از اجرای هر اقدام اصلاحی امکان ارزیابی واقعی میزان صرفهجویی را ایجاد میکند و از تصمیمگیریهای غیرمستند جلوگیری مینماید. این موضوع برای سازمانهایی که پروژههای بهینهسازی انرژی را با نگاه اقتصادی دنبال میکنند، اهمیت بسیار زیادی دارد.
مانیتورینگ انرژی در نگهداری و تعمیرات پیشگیرانه
دادههای پاورمتر فقط برای واحد انرژی مفید نیست و در برنامه نگهداری و تعمیرات نیز نقش قابل توجهی دارد. تغییرات غیرعادی در جریان، افزایش تدریجی توان مصرفی یا افت ضریب توان میتواند نشانهای از خرابی پنهان یا کاهش راندمان تجهیزات باشد. برای مثال، اگر یک موتور در شرایط بار ثابت بهمرور جریان بیشتری بکشد، احتمال وجود مشکل مکانیکی، اصطکاک، نامیزانی یا ضعف در سیستم تغذیه مطرح میشود. اگر این تغییرات بهموقع دیده شوند، تیم نگهداری میتواند پیش از وقوع خرابی جدی یا توقف تولید وارد عمل شود.
در تأسیسات ساختمانی نیز افزایش مصرف چیلر، پمپ یا هواساز ممکن است ناشی از گرفتگی، افت راندمان، تنظیم نامناسب یا استهلاک قطعات باشد. وقتی پاورمتر بهصورت مستمر این تجهیزات را پایش میکند، روند تغییرات مصرف بهعنوان یک شاخص سلامت عملکرد قابل استفاده خواهد بود. این رویکرد سبب میشود تعمیرات از حالت واکنشی فاصله بگیرد و به سمت نگهداری پیشگیرانه و حتی نگهداری مبتنی بر وضعیت حرکت کند. در نتیجه، علاوه بر کاهش مصرف انرژی، هزینههای تعمیر، توقفات ناخواسته و آسیبهای ثانویه نیز کمتر میشود.
نصب پاورمتر در چه نقاطی بیشترین اثربخشی را دارد؟
اثربخشی مانیتورینگ انرژی تا حد زیادی به محل نصب پاورمتر و سطح تفکیک دادهها وابسته است. اگر فقط در ورودی اصلی برق اندازهگیری انجام شود، تصویر کلی از مصرف بهدست میآید، اما منشأ دقیق اتلاف و رفتار بخشهای مختلف مشخص نخواهد شد. بهترین راهکار این است که علاوه بر ورودی اصلی، تابلوهای فرعی مهم، خطوط پرمصرف و تجهیزات کلیدی نیز با پاورمتر پایش شوند.
در واحدهای صنعتی معمولاً نصب پاورمتر روی فیدرهای اصلی تولید، کمپرسورها، چیلرها، کورهها، خطوط بستهبندی و تابلوهای توزیع حساس بیشترین ارزش اطلاعاتی را ایجاد میکند. در ساختمانهای بزرگ نیز تابلوهای سرمایش و گرمایش، روشنایی عمومی، پمپخانه، آسانسورها، آشپزخانه صنعتی و مراکز داده از نقاط اولویتدار هستند. این تفکیک به بهرهبردار امکان میدهد سهم هر بخش را جداگانه ببیند و مصرف غیرعادی را سریعتر تشخیص دهد.
نصب پاورمتر در چه نقاطی بیشترین اثربخشی را دارد؟
اثربخشی مانیتورینگ انرژی تا حد زیادی به محل نصب پاورمتر و سطح تفکیک دادهها وابسته است. اگر فقط در ورودی اصلی برق اندازهگیری انجام شود، تصویر کلی از مصرف بهدست میآید، اما منشأ دقیق اتلاف و رفتار بخشهای مختلف مشخص نخواهد شد. بهترین راهکار این است که علاوه بر ورودی اصلی، تابلوهای فرعی مهم، خطوط پرمصرف و تجهیزات کلیدی نیز با پاورمتر پایش شوند.
در واحدهای صنعتی معمولاً نصب پاورمتر روی فیدرهای اصلی تولید، کمپرسورها، چیلرها، کورهها، خطوط بستهبندی و تابلوهای توزیع حساس بیشترین ارزش اطلاعاتی را ایجاد میکند. در ساختمانهای بزرگ نیز تابلوهای سرمایش و گرمایش، روشنایی عمومی، پمپخانه، آسانسورها، آشپزخانه صنعتی و مراکز داده از نقاط اولویتدار هستند. این تفکیک به بهرهبردار امکان میدهد سهم هر بخش را جداگانه ببیند و مصرف غیرعادی را سریعتر تشخیص دهد.
یکپارچهسازی پاورمتر با سیستم مدیریت انرژی
بیشترین مزیت پاورمتر زمانی حاصل میشود که دادههای آن در یک بستر نرمافزاری متمرکز جمعآوری، ذخیره و تحلیل شوند. در چنین ساختاری، اطلاعات چندین پاورمتر از تابلوها و فیدرهای مختلف به سامانه مدیریت انرژی، BMS یا SCADA منتقل میشود. این تجمیع داده باعث میشود بهرهبردار بتواند مصرف را در قالب نمودارهای زمانی، گزارشهای مقایسهای و شاخصهای عملکردی مشاهده کند.
بررسی روندها در بازههای روزانه، هفتگی و ماهانه کمک میکند تغییرات کوچک اما معنادار که در مشاهده لحظهای دیده نمیشوند، شناسایی شوند. همچنین تعریف آلارم برای اضافهبار، افت ضریب توان، افزایش ناگهانی مصرف یا عبور از حد مجاز، واکنش سریع تیم فنی را امکانپذیر میسازد.
در سطح مدیریتی نیز این سامانهها برای مقایسه بخشها، سنجش بهرهوری خطوط، ارزیابی اثر پروژههای صرفهجویی و تهیه گزارشهای مستند بسیار مفید هستند. وقتی دادههای پاورمتر به زبان تصمیمگیری ترجمه شوند، سازمان میتواند از مانیتورینگ صرف عبور کند و به مدیریت فعال انرژی برسد. این همان نقطهای است که سرمایهگذاری روی زیرساخت اندازهگیری، خود را در قالب کنترل هزینه، کاهش ریسک و افزایش بهرهوری نشان میدهد.
نتیجه گیری
مانیتورینگ انرژی با پاورمتر یکی از مؤثرترین روشها برای تبدیل مصرف برق از یک هزینه مبهم به یک متغیر قابل اندازهگیری، قابل تحلیل و قابل کنترل است. این ابزار با ثبت دقیق پارامترهای الکتریکی، امکان شناسایی بارهای پرمصرف، کنترل پیک، بهبود ضریب توان، ارزیابی کیفیت برق و تشخیص رفتار غیرعادی تجهیزات را فراهم میکند.
ارزش واقعی پاورمتر زمانی آشکار میشود که دادههای آن در خدمت تصمیمگیری قرار گیرد و مبنای اقدامات اجرایی برای کاهش مصرف و افزایش بهرهوری باشد. در صنایع، ساختمانهای بزرگ، مراکز درمانی، مراکز داده و هر مجموعهای که هزینه انرژی و پایداری برق اهمیت دارد، پاورمتر نقشی فراتر از یک ابزار اندازهگیری ساده ایفا میکند. این تجهیز میتواند ستون اصلی سامانه مدیریت انرژی، نگهداری پیشگیرانه و تحلیل عملکرد تأسیسات باشد، به شرط آنکه انتخاب، نصب و بهرهبرداری از آن با برنامه انجام شود.
هر سازمانی که به دنبال کاهش هزینه برق، افزایش شفافیت مصرف و بهبود عملکرد عملیاتی است، باید مانیتورینگ انرژی با پاورمتر را بهعنوان یک سرمایهگذاری فنی و مدیریتی جدی در نظر بگیرد. در نهایت، مدیریت انرژی موفق از نقطهای آغاز میشود که دادههای دقیق جای حدس را میگیرند، و پاورمتر یکی از مهمترین ابزارها برای رسیدن به این نقطه است.
