جانمایی دیتالاگرها در اتاق سرور: مدیریت دما و بهینه‌سازی مصرف انرژی

مقدمه

دیتاسنترهای مدرن امروزی با چالش‌های مهندسی پیچیده‌ای روبرو هستند. با پیشرفت تکنولوژی، سرورها و تجهیزات پردازشی بسیار قدرتمندتر شده‌اند. این افزایش قدرت پردازشی به معنای مصرف برق بیشتر است. مصرف برق بیشتر نیز مستقیماً به تولید گرمای متمرکز و شدید منجر می‌شود. در گذشته، یک دماسنج دیواری ساده برای کنترل دمای اتاق سرور کافی به نظر می‌رسید. اما امروزه این رویکرد کاملاً منسوخ و ناکارآمد است.

تراکم حرارتی در رک‌های شبکه به شدت افزایش یافته است. نصب سرورهای تیغه‌ای (Blade Servers) در فضاهای محدود، گرمای بسیار زیادی تولید می‌کند. سیستم‌های تهویه مطبوع (HVAC) باید این گرما را به سرعت دفع کنند. اگر این گرما مهار نشود، عمر مفید تجهیزات گران‌قیمت کاهش می‌یابد. خرابی‌های ناگهانی سخت‌افزاری و قطعی شبکه نیز از دیگر پیامدهای این مشکل هستند.

بنابراین، پایش محیطی در دیتاسنترها نیازمند یک رویکرد علمی و شبکه‌ای است. استفاده از دیتالاگرهای دما و رطوبت آنلاین، راهکار اصلی این چالش محسوب می‌شود. اما خرید و نصب این تجهیزات به تنهایی کافی نیست. مکان دقیق نصب این سنسورها اهمیت حیاتی دارد. جانمایی اشتباه می‌تواند داده‌های گمراه‌کننده‌ای به مدیران شبکه ارائه دهد. این مقاله به بررسی عمیق استانداردهای پیاده‌سازی و معماری حرارتی اتاق سرور می‌پردازد. هدف ما ارائه راهنمای جامع برای جانمایی صحیح سنسورها و بهینه‌سازی مصرف انرژی است.

آشنایی با معماری راهروی سرد و راهروی گرم

برای درک بهتر جانمایی سنسورها، ابتدا باید معماری حرارتی دیتاسنتر را بشناسیم. استاندارد اصلی در طراحی اتاق‌های سرور مدرن، ایجاد راهروهای سرد و گرم است. تجهیزات شبکه هوا را از یک سمت به داخل می‌کشند و از سمت دیگر خارج می‌کنند. در این معماری، رک‌ها به صورت چهره به چهره یا پشت به پشت چیده می‌شوند.

راهروی سرد مکانی است که هوای خنک سیستم تهویه به آن وارد می‌شود. جلوی سرورها به سمت این راهرو قرار می‌گیرد. سرورها این هوای خنک را برای کاهش دمای قطعات داخلی خود می‌مکند. راهروی گرم دقیقاً در پشت سرورها قرار دارد. هوای داغ خروجی از فن‌های سرور به این راهرو تخلیه می‌شود.

هدف اصلی این معماری، جلوگیری از ترکیب هوای سرد و گرم است. ترکیب این دو جریان هوا باعث کاهش شدید راندمان سیستم خنک‌کننده می‌شود. برای بهبود این روند، معمولاً از سیستم‌های محصورسازی استفاده می‌شود. محصورسازی با استفاده از درها و سقف‌های کاذب، راهروها را کاملاً ایزوله می‌کند.

در این ساختار پیچیده، مانیتورینگ دقیق دما اهمیت مضاعفی پیدا می‌کند. دیتالاگرهای آنلاین باید در هر دو راهرو نصب شوند. پایش راهروی سرد تضمین می‌کند که هوای خنک با دمای مناسب به سرورها می‌رسد. پایش راهروی گرم نیز برای بررسی عملکرد صحیح فن‌ها و سیستم تخلیه هوا ضروری است. اختلاف دمای این دو راهرو، شاخص مهمی برای ارزیابی سلامت سیستم تهویه است.

استانداردهای جهانی ASHRAE برای شرایط محیطی دیتاسنتر

برای پایش اصولی، باید بدانیم چه محدوده‌ای از دما و رطوبت استاندارد است. مرجع اصلی برای شرایط محیطی دیتاسنترها، انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) است.این استانداردها به طور مداوم بر اساس پیشرفت تکنولوژی سرورها به‌روزرسانی می‌شوند. هدف ASHRAE ایجاد تعادل بین سلامت تجهیزات و مصرف بهینه انرژی است. این سازمان دو محدوده را تعریف می‌کند: محدوده توصیه‌شده (Recommended) و محدوده مجاز (Allowable). محدوده توصیه‌شده برای دمای ورودی به سرورها معمولاً بین 18 تا 27 درجه سانتی‌گراد است. حفظ دما در این محدوده، بیشترین طول عمر را برای تجهیزات تضمین می‌کند. رطوبت نسبی نیز پارامتر بسیار مهمی در استاندارد ASHRAE دیتاسنتر است.

کاهش بیش از حد رطوبت باعث ایجاد الکتریسیته ساکن (ESD) می‌شود. الکتریسیته ساکن می‌تواند با یک جرقه کوچک، بردهای الکترونیکی حساس را نابود کند. از سوی دیگر، رطوبت بالا خطر تقطیر آب و ایجاد اتصالی را به همراه دارد. به همین دلیل، مانیتورینگ آنلاین رطوبت به اندازه پایش دما حیاتی است. دیتالاگرهای استاندارد باید بتوانند نوسانات جزئی این شاخص‌ها را ثبت و گزارش کنند. داده‌های ثبت‌شده با نمودارهای استاندارد ASHRAE مقایسه می‌شوند تا انحرافات مشخص گردد.

استراتژی و اصول جانمایی دیتالاگرها در رک‌های شبکه

این بخش مهم‌ترین قسمت در معماری مانیتورینگ محیطی دیتاسنتر است. نصب یک سنسور روی دیوار یا سقف اتاق سرور هیچ ارزش فنی ندارد. سنسورها باید دقیقاً در جایی باشند که هوا وارد تجهیزات می‌شود. یعنی سنسورها باید روی درب جلویی رک‌ها نصب شوند.

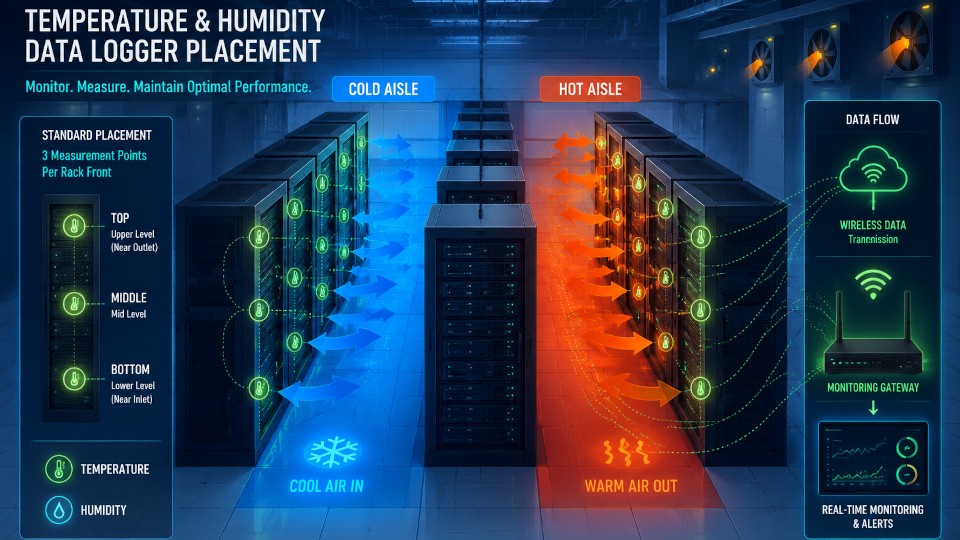

اما ارتفاع نصب نیز به شدت مهم است. هوای سرد و گرم رفتار ترمودینامیکی متفاوتی دارند. هوای گرم سبک‌تر است و به سمت بالا حرکت می‌کند. هوای سرد سنگین‌تر است و در پایین جمع می‌شود. بنابراین، دمای در طول ارتفاع یک رک به هیچ وجه یکسان نیست. بهترین استاندارد برای جانمایی سنسور دمای رک، استفاده از سه نقطه کنترلی است. این نقاط شامل پایین، وسط و بالای رک شبکه می‌شوند.

• سنسور پایین رک: این سنسور معمولاً در ارتفاع 15 تا 30 سانتی‌متری از کف نصب می‌شود. وظیفه این سنسور بررسی دمای هوای خنک ورودی از کف کاذب است. اگر دمای این نقطه بالا باشد، یعنی سیستم خنک‌کننده کف دچار مشکل شده است.
• سنسور وسط رک: این سنسور در ارتفاع میانی نصب می‌گردد. داده‌های این سنسور نمایانگر میانگین دمای عمومی رک است. این نقطه مبنای خوبی برای بررسی پایداری کلی شرایط محیطی محسوب می‌شود.
• سنسور بالای رک: این حساس‌ترین و مهم‌ترین سنسور در مانیتورینگ رک شبکه است. سنسور بالا باید نزدیک به بالاترین یونیت‌های درگیر نصب شود. از آنجا که هوای گرم به بالا صعود می‌کند، این نقطه همیشه گرم‌ترین بخش رک است. اگر سیستم تهویه ضعیف عمل کند، اولین جایی که هشدار می‌دهد همین سنسور بالایی است.

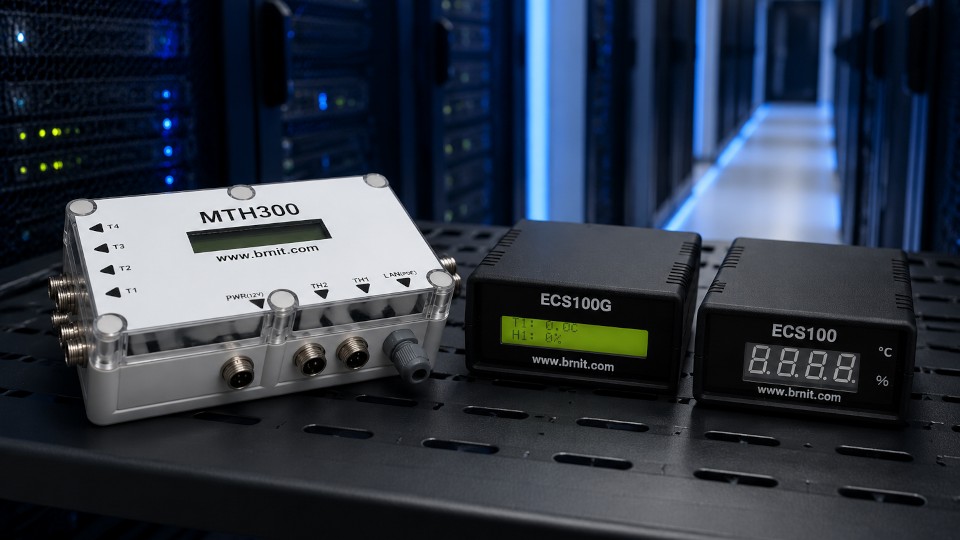

با استفاده از دیتالاگرهای چندکاناله، مدیران می‌توانند هر سه نقطه را همزمان پایش کنند. این داده‌ها یک نقشه حرارتی دقیق و سه‌بعدی از وضعیت هر رک ارائه می‌دهند.

شناسایی و مهار نقاط داغ پنهان

یکی از بزرگترین کابوس‌های مدیران زیرساخت، پدیده نقاط داغ اتاق سرور است. نقطه داغ یا هات‌اسپات، ناحیه کوچکی است که دمای آن به شدت از میانگین اتاق بالاتر است. ممکن است دمای کلی راهروی سرد 22 درجه سانتی‌گراد باشد. اما در گوشه‌ای از یک رک خاص، دما به مرز خطرناک 35 درجه برسد.

چرا نقاط داغ ایجاد می‌شوند؟ دلایل متعددی برای این پدیده خطرناک وجود دارد. یکی از شایع‌ترین دلایل، کابل‌کشی نامنظم و انبوه در پشت سرورها است. حجم زیاد کابل‌ها مانع خروج هوای گرم از فن‌های سرور می‌شود. هوای گرم حبس شده، به داخل رک برمی‌گردد و دمای قطعات را به شدت بالا می‌برد.

دلیل دیگر، عدم استفاده از پنل‌های مسدودکننده (Blanking Panels) است. فضاهای خالی بین سرورها در یک رک باید با این پنل‌ها پوشانده شوند. اگر فضای خالی وجود داشته باشد، هوای گرم راهروی پشتی به راهروی سرد نشت می‌کند. این چرخش معکوس هوا، یک ریزمحیط (Micro-environment) به شدت داغ ایجاد می‌کند.

همچنین خرابی یکی از فن‌های داخلی سرور می‌تواند به سرعت یک نقطه داغ بسازد. سیستم‌های مانیتورینگ سنتی توانایی کشف این نقاط پنهان را ندارند. تنها راه شناسایی زودهنگام این خطرات، استفاده از شبکه متراکمی از دیتالاگرهای آنلاین است. هشدار پیامکی سریع این دستگاه‌ها به مدیران اجازه می‌دهد پیش از ذوب شدن کابل‌ها مداخله کنند. رفع نقاط داغ، راندمان خنک‌کنندگی کل دیتاسنتر را به طرز چشمگیری ارتقا می‌دهد.

نقش داده‌های محیطی در بهینه‌سازی شاخص مصرف انرژی

امروزه بهره‌وری انرژی یکی از مهم‌ترین شاخص‌های عملکردی در دیتاسنترهای مدرن است. این بهره‌وری با شاخصی به نام PUE ارزیابی و سنجیده می‌شود. این شاخص نسبت کل برق مصرفی دیتاسنتر را به برق مصرفی تجهیزات IT نشان می‌دهد. هرچه این عدد به یک نزدیک‌تر باشد، دیتاسنتر سبزتر و کارآمدتر است.

بخش عظیمی از هدررفت انرژی در اتاق‌های سرور، مربوط به سیستم‌های تهویه است. بسیاری از مدیران شبکه از ترس خرابی تجهیزات، دمای سیستم سرمایش را بسیار پایین تنظیم می‌کنند. این پدیده که به آن سرمایش بیش از حد می‌گویند، به شدت پرهزینه است. سرد کردن اتاق سرور تا دمای 16 درجه سانتی‌گراد هیچ توجیه فنی ندارد. این کار تنها باعث افزایش سرسام‌آور قبض برق و استهلاک کمپرسورهای کولر می‌شود.

دیتالاگرهای دما و رطوبت آنلاین ابزار اصلی برای رفع این مشکل هستند. مدیران می‌توانند با تحلیل تاریخچه داده‌های محیطی، رفتار حرارتی اتاق را به دقت بشناسند. داشتن داده‌های دقیق و لحظه‌ای، به آن‌ها اعتماد به نفس لازم را می‌دهد. آن‌ها می‌توانند دمای تنظیم‌شده (Setpoint) کولرها را قدم به قدم بالاتر ببرند.

با هر درجه افزایش دمای سیستم خنک‌کننده، درصد قابل توجهی در مصرف برق صرفه‌جویی می‌شود. مدیران می‌توانند دما را تا مرز بالایی استاندارد ASHRAE بالا ببرند. در تمام این مدت، دیتالاگرها به صورت زنده وضعیت را مانیتور می‌کنند. اگر دمای بالای رک‌ها از حد مجاز عبور کند، بلافاصله هشدار صادر می‌شود. این فرآیند مبتنی بر داده، بهینه‌سازی شاخص PUE را کاملاً ایمن و علمی می‌سازد. در نهایت، بازگشت سرمایه خرید سیستم مانیتورینگ از طریق کاهش هزینه‌های برق، در زمان کوتاهی محقق می‌شود.



نتیجه گیری

مدیریت شرایط محیطی در دیتاسنترها دیگر یک فرآیند سنتی و حدسی نیست. استاندارد دمای اتاق سرور نیازمند طراحی، معماری و تجهیزات دقیق است. جانمایی صحیح دیتالاگرها در پایین، وسط و بالای رک‌ها اطلاعاتی حیاتی فراهم می‌کند. این داده‌ها برای حفظ مرزهای راهروی سرد و گرم و جلوگیری از ترکیب هوا ضروری هستند.

کشف زودهنگام نقاط داغ اتاق سرور از خرابی‌های فاجعه‌بار جلوگیری می‌کند. علاوه بر این، تطابق با استاندارد ASHRAE دیتاسنتر به مدیران کمک می‌کند تا از سرمایش بیش از حد بپرهیزند. این رویکرد علمی، شاخص مصرف انرژی (PUE) را به طرز چشمگیری بهبود می‌بخشد.

دیتالاگرهای آنلاین صرفاً یک ابزار اندازه‌گیری نیستند. آن‌ها هسته مرکزی مدیریت ریسک و بهینه‌سازی منابع در زیرساخت‌های فناوری اطلاعات محسوب می‌شوند. پیاده‌سازی یک معماری مانیتورینگ استاندارد، تضمین‌کننده پایداری، امنیت و بهره‌وری اقتصادی در اتاق‌های سرور است. برای آشنایی بیشتر با نحوه پیاده‌سازی این سیستم‌ها، می‌توانید سایر راهکارهای تخصصی پایش محیطی را در وب‌سایت ما مطالعه نمایید.
