مانیتورینگ آنلاین برق تکفاز با پاورمتر دیجیتال
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در دنیای معاصر که پایداری انرژی و کارایی تجهیزات الکتریکی به اولویت بنیادین صنایع خرد، محیطهای اداری، مراکز داده کوچک و زیرساختهای تجاری تبدیل شده است، نظارت دقیق بر کمیتهای الکتریکی اهمیت دوچندانی پیدا میکند. اغلب تحلیلگران حوزه قدرت توجه خود را بر شبکههای سهفاز متمرکز میسازند، اما واقعیت میدانی نشان میدهد که حجم عظیمی از داراییهای حساس، تجهیزات آزمایشگاهی و بارهای غیرخطی روزمره روی خطوط تکفاز تغذیه میشوند.
نوسانات ولتاژ گذرا، اعوجاجهای ناشی از بارهای القایی و حرارتهای تلفاتی پنهان، خطرات خاموشی ناگهانی و استهلاک زودرس قطعات الکترونیکی را بهشدت افزایش میدهند. در این میان، گذار از روشهای سنتی قرائت دستی به سمت استقرار پاورمترهای دیجیتال تکفاز مجهز به قابلیتهای مانیتورینگ آنلاین، رویکردی مهندسی و راهبردی برای صیانت از تجهیزات و بهینهسازی مداوم هزینههای مصرف انرژی به شمار میرود. این سامانه هوشمند دادههای خام شبکه را به بینشهای عملیاتی ارزشآفرین تبدیل میکند.بهرهوری اقتصادی پایدار و امنیت عملکردی بالایی را به سازمانها هدیه دهند.
ماهیت و معماری فنی سیستمهای پایش آنلاین تکفاز
پاورمتر تکفاز فراتر از یک ولتمتر یا آمپرمتر سنتی، دستگاهی هوشمند بر پایه پردازندههای سیگنال دیجیتال است که مقادیر لحظهای شکل موج ولتاژ و جریان را با نرخ نمونهبرداری بالا اندازهگیری میکند. این سامانهها مجهز به مبدلهای آنالوگ به دیجیتال دقیق هستند تا تغییرات دینامیکی بار را در کسری از ثانیه ثبت و پایش کنند.
در معماری سختافزاری پاورمتر تکفاز مدرن، سیگنال ولتاژ مستقیماً از طریق پایههای ولتاژی و سیگنال جریان از طریق ترانسفورماتورهای جریان یا سنسورهای اثر هال دریافت و نمونهبرداری میشود. هسته پردازشی با بهکارگیری الگوریتمهای محاسباتی دیجیتال، پارامترهای پایهای مانند ولتاژ مؤثر، جریان مؤثر و فرکانس خط را همزمان با شاخصهای ترکیبی پیچیدهتر با دقت بسیار بالا تحلیل و استخراج مینماید.
ویژگی متمایز این تجهیزات در توانایی برقراری ارتباطات دادهمحور نهفته است که با استفاده از پروتکلهای استاندارد صنعتی نظیر مدباس یا بسترهای بیسیم و مبتنی بر اینترنت اشیاء، اطلاعات تحلیلشده را به سرورهای پایش مرکزی منتقل میکنند. این تبادل پیوسته به مهندسان و مدیران اجازه میدهد که رفتار الکتریکی سامانه را از هر نقطه جغرافیایی در قالب داشبوردهای تحت وب نظارت و ارزیابی نمایند.
پارامترهای الکتریکی کلیدی تحت پایش و اهمیت فنی آنها
پایش جامع در یک شبکه تکفاز مستلزم رصد چندلایه پارامترهای انرژی است؛ نخستین گام، اندازهگیری مؤلفههای ولتاژ مؤثر و جریان مؤثر شبکه است که خروج آنها از بازه استاندارد مستقیماً بازدهی بارها را تضعیف میکند. پاورمترهای مدرن فراتر از مقادیر ساده، انواع توانهای اکتیو، راکتیو و ظاهری را به تفکیک و در لحظه ثبت و گزارش میکنند.
- توان اکتیو، راکتیو و ظاهری: تفکیک دقیق این سه پارامتر مشخص میکند چه میزان از انرژی دریافتی صرف انجام کار مفید مکانیکی یا حرارتی شده و چه سهمی به تبادل بار الکترومغناطیسی میدانهای نوسانی اختصاص یافته است.
- ضریب توان: این شاخص کسینوس فی، میزان بهرهوری مصرف توان را نشان میدهد؛ کاهش ضریب توان در مدارهای تکفاز به معنای اشغال بیهوده ظرفیت کابلها و افزایش تلفات ژولی در سیمکشی است.
- کیفیت توان: حضور منابع تغذیه سوئیچینگ، درایوهای نوری و بارهای غیرخطی موجب تغییر فرم سینوسی سیگنال و ایجاد جریانهای فرکانس بالا میشود که گرمای مخرب تولید میکنند.
- انرژی مصرفی تجمعی: اندازهگیری دقیق بر حسب کیلوواتساعت، محاسبه هزینههای دورهای و تفکیک مصارف واحدهای مختلف را با بالاترین شفافیت ممکن میسازد.
نقش نظارت پیوسته در افزایش بهرهوری و کاهش هزینههای انرژی
حفظ مزیت اقتصادی در تأسیسات مدرن وابستگی مستقیمی به شناسایی نقاط اتلاف انرژی دارد، زیرا بخش عمدهای از هدررفت برق در پدیدههایی رخ میدهد که بدون ثبت دادههای زمانی پیوسته پنهان باقی میمانند. پاورمتر تکفاز آنلاین با ثبت 24 ساعته تغییرات بار، نمودارهای بارگذاری دقیقی تولید میکند که الگوهای اوج مصرف و مصارف اضافه در ساعات غیرکاری را فاش میسازد.

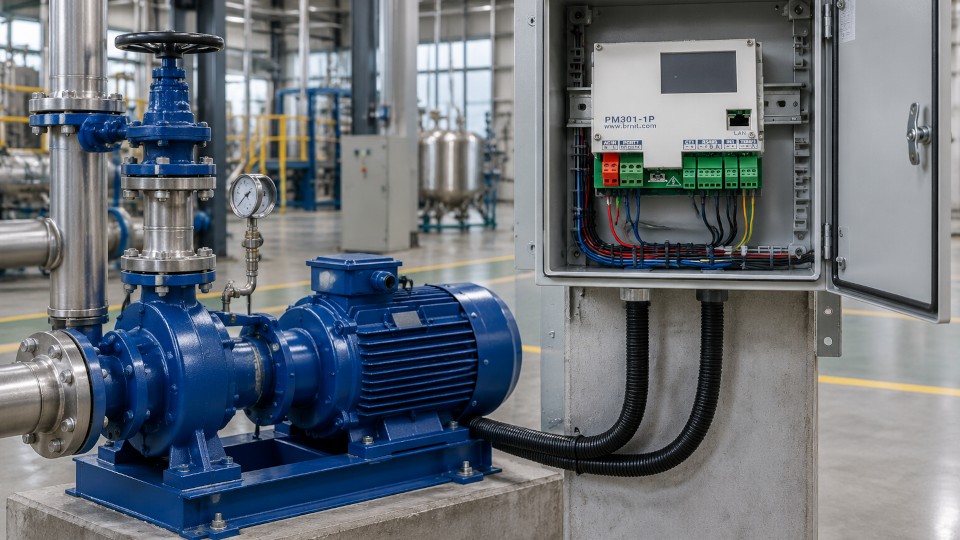

با تحلیل الگوهای زمانی مصرف و مقایسه بار واقعی با ظرفیت نامی خطوط، میتوان اضافه مصرف تجهیزات فرسوده را کشف کرد و استراتژیهای باربرداری یا جابهجایی بار به ساعات کمباری شبکه را پیاده نمود. علاوه بر این، اندازهگیری توان راکتیو در سیستمهای تکفاز با بارهای القایی گسترده نظیر پمپها و کمپرسورها، دادههای دقیقی برای محاسبه و طراحی صحیح بانکهای خازنی اختصاصی فراهم میآورد تا از پرداخت جریمههای سنگین دیماند به شرکتهای توزیع برق جلوگیری شود.
نگهداری پیشبینانه و پیشگیری از خرابیهای پرهزینه تجهیزات
رویکردهای سنتی نگهداری و تعمیرات که صرفاً پس از رخداد خرابی اقدام به مداخله میکردند، خسارات هنگفتی را به واسطه توقف زنجیره عملیات به شرکتها تحمیل میکنند. پایش آنلاین پارامترهای الکتریکی بنیان مدلهای نوین نگهداری پیشبینانه را شکل میدهد، چرا که تجهیزات مکانیکی و الکترونیکی پیش از توقف کامل، نشانههای اولیه نقص فنی را در پروفایل مصرف جریان و کیفیت توان خود بروز میدهند.
افزایش تدریجی جریان مصرفی یک موتور الکتریکی تکفاز، افت تدریجی ضریب توان یا ظهور هارمونیکهای نامتعارف، شاخصهای تشخیصی زودهنگامی برای سایش برینگها، عیب عایقی سیمپیچها یا فرسودگی خازنهای مدار واسط هستند. با پایش مستمر این کمیتها و تنظیم آستانههای هشدار خودکار، هشدارهای پیشگیرانه پیش از بروز اتصال کوتاه یا سوختن کامل بار صادر میشود که امکان اقدام بهموقع را با کمترین هزینه تعمیراتی فراهم میآورد.
پروتکلهای ارتباطی و یکپارچهسازی با سامانههای اینترنت اشیاء (IoT)
قدرت تحلیلی پاورمترهای مدرن وابسته به پروتکلهای ارتباطی تعبیهشده در آنها است که تبادل روان داده با پلتفرمهای ابری و محلی را تضمین میکنند. پروتکل مدباس بر بستر درگاه سریال یکی از پایدارترین و در دسترسترین پروتکلهای صنعتی است که اطلاعات ثبتشده در ثباتهای داخلی دستگاه را با سرعت بالا به سیستمهای کنترل منتقل میسازد.
برای کاربردهای هوشمند مقیاسپذیر، استفاده از استانداردهای نوین بیسیم نظیر وایفای، لورا، و شبکههای مبتنی بر سلولار در کنار پروتکل سبک امکیوتیتی (MQTT)، انتقال مستقیم دادهها به سرورهای کلود را میسر میکند. این یکپارچگی امکان توسعه داشبوردهای مانیتورینگ بلادرنگ، ارسال پیامکهای هشدار در لحظه، و ذخیرهسازی دادههای حجیم تاریخی را برای تحلیلهای مبتنی بر هوش مصنوعی بدون نیاز به کابلکشیهای پیچیده فراهم میسازد.
کاربردهای عملیاتی پایش تکفاز در صنایع، دیتاسنترها و ساختمانهای هوشمند
پایش دقیق و تخصصی شبکه تکفاز حوزههای کاربردی متعددی را در بر میگیرد:
- مراکز داده و اتاقهای سرور کوچک: ثبات ولتاژ و مهار نوسانات ناشی از هارمونیکها برای حفاظت از منابع تغذیه سرورها و سوئیچهای شبکه اهمیتی حیاتی دارد؛ پاورمتر تکفاز پایداری خطوط ورودی منبع تغذیه بدون وقفه (UPS) را لحظهبهلحظه ارزیابی میکند.
- صنایع دارویی و تجهیزات آزمایشگاهی: ابزارهای آنالیز حساس، میکروسکوپهای الکترونی و سردخانههای نگهداری مواد بیولوژیک نیازمند ولتاژ پالایششده و بدون اغتشاش هستند؛ پایش آنلاین تضمین میکند شرایط استاندارد تغذیه هرگز نقض نگردد.

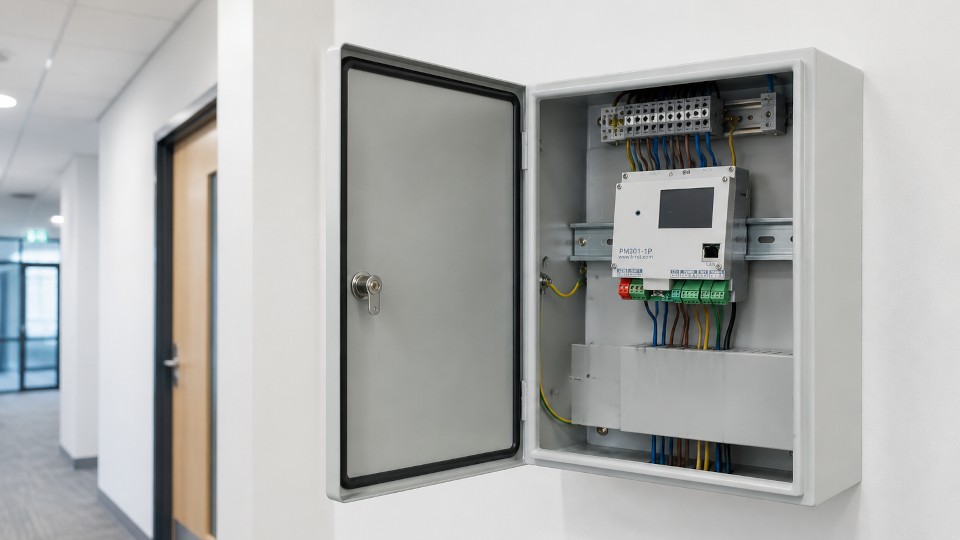

- ساختمانهای تجاری و اداری هوشمند: تفکیک دقیق دپارتمانی مصرف، پایش مجزای سیستمهای سرمایش و گرمایش، و محاسبه بازده انرژی سیستمهای روشنایی به بهینهسازی الگوهای روزمره مصرف و کاهش شفاف قبوض برق کمک میکند.
الزامات و ملاحظات مهندسی در انتخاب و نصب پاورمتر تکفاز
بهرهبرداری حداکثری از پتانسیل سامانه پایش در گرو انتخاب دقیق مشخصات سختافزاری متناسب با مختصات فنی مدار تحت نظارت است. در این فرآیند مهندسی، کلاس دقت اندازهگیری دستگاه در اولویت نخست قرار دارد تا خطای سنجش در جریانهای پایین به حداقل برسد و نتایج حاصل از محاسبات توان کاملاً قابل استناد باشد.
- کلاس دقت سنسورها: انتخاب سنسور جریان مناسب اعم از ترانسهای جریان یکپارچه یا هستهبسته متناسب با رنج واقعی بار، از بروز اشباع مغناطیسی و خطای قرائت در بارهای حداکثری جلوگیری میکند.
- نرخ نمونهبرداری و محاسبه هارمونیک: دستگاه باید از سرعت نمونهبرداری کافی برای پوشش هارمونیکهای مرتبه فرد و ثبت افت و خیزهای لحظهای ولتاژ برخوردار باشد.
- رعایت استانداردهای ایمنی و ایزولاسیون الکتریکی: پورتهای ارتباطی باید در برابر ولتاژهای گذرا ایزوله باشند و مدار ورودی مطابق با استانداردهای حفاظتی تابلویی به فیوزهای مناسب مجهز گردد.
- قابلیت ارتقا و یکپارچهسازی نرمافزاری: سازگاری میانافزار تجهیز با استانداردهای باز شبکهای، انعطافپذیری لازم برای توسعههای آتی سامانه را بدون هزینههای جایگزینی فراهم میسازد.
نتیجه گیری
پایش آنلاین پارامترهای الکتریکی در شبکههای تکفاز با استفاده از پاورمترهای دیجیتال، تحولی بنیادین از مدیریت واکنشی به سوی راهبری پیشگیرانه و هوشمند انرژی است. ثبت و تحلیل مداوم کمیتهای پایهای و شاخصهای کیفی مانند ضریب توان و اعوجاج هارمونیکی، هزینههای سربار انرژی را کنترل کرده و از استهلاک داراییهای حساس پیشگیری مینماید.
یکپارچهسازی این ابزارها با معماریهای مدرن مخابراتی، امکان کنترل و تصمیمگیری دادهمحور را در تمامی بخشهای اداری، تجاری و صنعتی مهیا میسازد. سرمایهگذاری بر سامانههای اندازهگیری هوشمند تکفاز، انتخابی راهبردی است که افزون بر بازگشت سریع سرمایه، تابآوری و قابلیت اطمینان زیرساختهای الکتریکی را برای آینده تضمین میکند.
