کارت رله مدباس و کاربرد آن در سیستم‌های کنترل صنعتی
تهیه و تدوین: بخش تحقیق و توسعه‌ی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در سامانه‌های کنترل صنعتی مدرن، توانایی مدیریت بارهای الکتریکی و انتقال فرمان‌ها با کمترین تأخیر و بالاترین اطمینان حیاتی است. در واحدهایی مانند خطوط تولید، تابلوهای برق، اتوماسیون تاسیسات و سامانه‌های مانیتورینگ، نیاز به قطعه‌ای وجود دارد که بتواند بین تجهیزات اندازه‌گیری، کنترل و سیستم‌های مدیریتی ارتباط برقرار کند. جایی که کارت رله مدباس به عنوان یک حلقه واسط هوشمند وارد عمل می‌شود.
این کارت برخلاف رله‌های سنتی که صرفاً عملکردی مکانیکی داشتند، به کمک پروتکل استاندارد Modbus RTU یا Modbus TCP قادر است فرمان‌های دیجیتال را از کنترلر مرکزی یا پاورمتر صنعتی دریافت کرده و بر اساس منطق از پیش تعریف‌شده عمل سوئیچینگ را انجام دهد. نکته‌ی کلیدی آنجاست که کارت رله مدباس نه فقط یک «رله الکترونیکی»، بلکه در واقع یک ماژول هوشمند ارتباطی است که پیوستگی بین سخت‌افزارهای فرمان، سنجش و مدیریت انرژی را در محیط اتوماسیون تضمین می‌کند. در این مقاله به بررسی کارت رله مدباس و کاربرد آن در سیستم‌های کنترل صنعتی می‌پردازیم.
ماهیت و ساختار عملکرد کارت رله مدباس
کارت رله مدباس شامل چند رله مستقل است که هریک می‌توانند بارهای متفاوتی را قطع و وصل کنند. فرمان‌های کنترلی از طریق شبکه‌ی مدباس و رابط RS-485 یا TCP/IP منتقل می‌شوند و وضعیت هر رله بر اساس دستور دریافتی از کنترلر تنظیم می‌شود. این الگو، کارت را از یک واسط ساده به ماژول فرمان هوشمند تبدیل کرده است.
در خطوط تولید یا تابلوهای هوشمند، این کارت می‌تواند با سیستم‌های نظارتی مانند PLC یا پاورمتر در ارتباط قرار گیرد تا براساس مقدار جریان، ولتاژ یا توان لحظه‌ای تصمیم‌گیری کند. چنین هماهنگی باعث افزایش ایمنی، کاهش زمان واکنش و جلوگیری از آسیب به تجهیزات می‌شود.
در هر کانال رله، وضعیت روشن یا خاموش بر اساس داده‌های دریافتی از باس مدباس تعیین می‌شود. مثلاً در تابلوی توزیع برق صنعتی، اگر دستگاه اندازه‌گیری مقدار جریان بیش از حد مشخص ثبت کند، کنترلر از طریق مدباس فرمان قطع را به کارت رله ارسال می‌کند و مدار مربوطه بلافاصله قطع می‌شود. این سطح از ارتباط لحظه‌ای کارکرد رله را از حالت منفعل به یک نود فعال در شبکه کنترل صنعتی ارتقا می‌دهد.
پشتیبانی از مدباس RTU از طریق RS-485 باعث می‌شود کارت بتواند در فاصله‌های طولانی تا چندصد متر بدون افت کیفیت سیگنال، اتصال قابل اعتماد برقرار کند، ویژگی‌ای که در محیط‌های پرنویز صنعتی اهمیت بالایی دارد.
نقش ارتباط مدباس در یکپارچگی سیستم‌های کنترلی
پروتکل مدباس از دهه ۱۹۷۰ میلادی یکی از ستون‌های اصلی اتوماسیون صنعتی بوده و تا امروز به‌عنوان زبان مشترک بین هزاران تجهیز متفاوت باقی مانده است. کارت رله مدباس، با بهره‌گیری از همین پروتکل، به مهندسان این امکان را می‌دهد که سیستم‌های ناهمگون را در یک بستر ارتباطی واحد کنترل کنند. برای مثال، در کارخانه‌ای که از چند برند متفاوت PLC استفاده می‌شود، کارت رله مدباس می‌تواند بدون نیاز به مبدل یا واسط‌های پیچیده، فرمان‌های دیجیتال را از هر کنترلر دریافت و اجرا کند.
در کنار این انعطاف‌پذیری ارتباطی، ویژگی مهم دیگر، قابلیت آدرس‌دهی دقیق است. هر کارت رله دارای شناسه‌ی منحصربه‌فردی است که کنترلر مرکزی با ارسال فریم‌های Data بر پایه‌ی آدرس تعریف‌شده، رله‌های خاص را فعال یا غیرفعال می‌کند. این ویژگی باعث می‌شود در پروژه‌های بزرگ مثلاً مانیتورینگ روشنایی سوله‌ها یا کنترل پمپ‌های خط تولید، هماهنگی کاملاً دقیق بین ده‌ها رله برقرار شود.
کاربردهای صنعتی کارت رله مدباس
کاربرد این کارت در صنعت بسیار گسترده است و از سطح کنترل تجهیزات کوچک تا سیستم‌های توزیع انرژی در مقیاس وسیع را پوشش می‌دهد. در ادامه، مهم‌ترین کاربردهای آن مرور می‌شود:
کنترل و مدیریت توان در تابلوهای برق
در تابلوهای برق هوشمند، کارت رله مدباس برای فرمان قطع و وصل مدارهای تغذیه به‌کار می‌رود. ارتباط با پاورمتر تابلویی یا سنسورهای جریان، این امکان را فراهم می‌سازد که سیستم، براساس وضعیت واقعی بارها تصمیم بگیرد. به این ترتیب، در شرایط اضافه‌بار یا افت ولتاژ غیرمجاز، رله به صورت خودکار بار را از مدار جدا می‌کند و آسیب تجهیزات جلوگیری می‌شود.
سامانه‌های مدیریت موتور و پمپ
در کارخانه‌های فرآیندی و خطوط انتقال مایع، کنترل پمپ‌ها باید همزمان با وضعیت فشار یا سطح انجام شود. کارت رله مدباس می‌تواند فرمان‌های روشن یا خاموش شدن موتور را براساس داده‌های سنسور و برنامه‌ی PLC اجرا کند. همچنین با افزودن منطق نرم‌افزاری، می‌توان ترتیب فعال‌سازی پمپ‌ها را برحسب بار لحظه‌ای شبکه تنظیم کرد.
کنترل روشنایی صنعتی و ساختمانی
در محیط‌هایی مانند انبارها، سوله‌ها و ساختمان‌های اداری بزرگ، استفاده از کارت رله مدباس به مهندسان امکان مدیریت مرکزی کل سیستم روشنایی را می‌دهد. با اتصال این کارت به شبکه‌ی مدباس ساختمان، تمام چراغ‌ها یا بخش‌های روشنایی می‌توانند بر اساس سناریوهای زمانی، تشخیص حضور یا برنامه‌های صرفه‌جویی انرژی کنترل شوند.
سیستم‌های پایش لحظه‌ای تجهیزات
در ترکیب با دستگاه‌های اندازه‌گیری مانند سنسورهای دما و رطوبت، کارت رله می‌تواند یک چرخه‌ی کنترل بسته ایجاد کند. دستگاه‌های سنجش دما و رطوبت مقادیر دما و رطوبت را به کنترلر مرکزی ارسال می‌کند، و در صورت بروز وضعیت غیرعادی، بلافاصله فرمان سوئیچ به کارت رله ارسال می‌شود. نتیجه، یک سامانه پایش لحظه‌ای است که در کسری از ثانیه واکنش نشان می‌دهد و عملکرد سیستم را ایمن نگه می‌دارد.

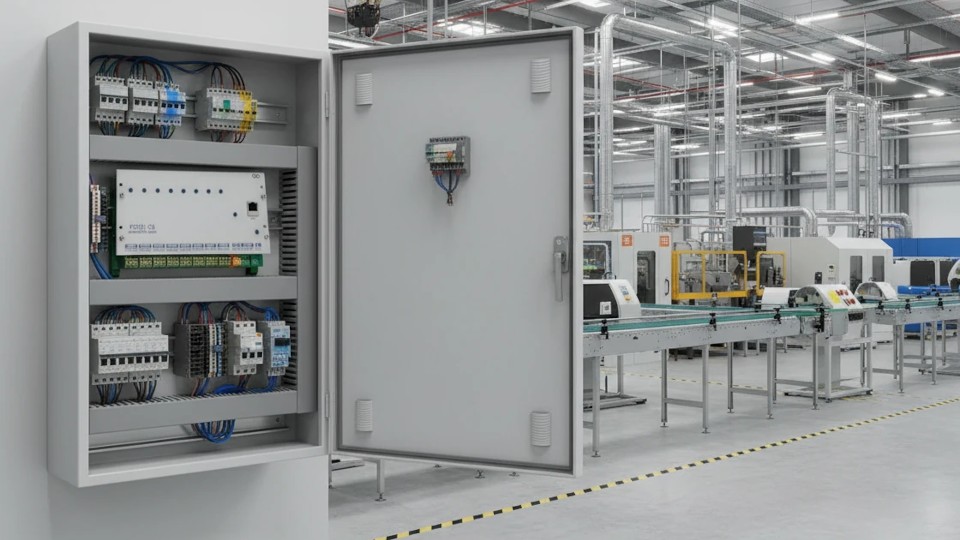

رله تحت شبکه؛ نسل جدید کنترل هوشمند صنعتی
با گسترش ارتباطات صنعتی و ورود فناوری IoT، نسل جدیدی از رله‌ها معرفی شده‌اند که علاوه بر قابلیت مدباس، از ارتباط مستقیم تحت شبکه اترنت هم پشتیبانی می‌کنند. این‌ها همان رله‌های تحت شبکه هستند که امکان کنترل و مانیتورینگ از طریق نرم‌افزارهای تحت وب، داشبوردهای مدیریتی یا حتی سرورهای ابری را فراهم می‌سازند.
برخلاف کارت‌های سنتی RS-485، رله‌های تحت شبکه به صورت مستقیم در شبکه LAN یا Ethernet سازمان قرار می‌گیرند و بدون واسط اضافی با سیستم‌های مانیتورینگ (مانند SCADA یا BMS) تبادل داده دارند. این ویژگی در پروژه‌های بزرگ که فاصله‌ی کنترلرها زیاد است، اهمیت دوچندان دارد.
رله‌های تحت شبکه معمولاً با پروتکل‌های Modbus TCP، SNMP و MQTT سازگارند. به کمک این تنوع ارتباطی، مهندسان می‌توانند وضعیت هر خروجی را از راه دور پایش کنند، تجهیزات را به‌روزرسانی نمایند و حتی هشدار‌های نگهداری پیشگیرانه دریافت کنند.
از منظر پیکربندی، این نوع رله‌ها غالباً دارای رابط کاربری تحت وب برای تنظیم آدرس IP و پورت ارتباطی هستند. در پروژه‌هایی مثل هوشمندسازی تاسیسات یا کنترل مراکز داده، استفاده از این رله‌ها منجر به حذف محدودیت فاصله و افزایش سرعت تبادل اطلاعات می‌شود. همچنین هزینه‌ی کابل‌کشی و سخت‌افزار واسط کاهش می‌یابد و مدیریت مرکزی سیستم ساده‌تر می‌شود.
مزایای فنی و مدیریتی استفاده از کارت رله مدباس
استقرار کارت رله مدباس در شبکه‌ی کنترل مزیت‌های چندجانبه دارد:
استقلال عملیاتی
هر کارت می‌تواند مستقل از سایر تجهیزات عمل کند و در عین حال تحت نظارت شبکه‌ی مدباس باقی بماند. این ویژگی افزونگی عملیاتی و اطمینان بالا را تضمین می‌کند؛ حتی در شرایط قطع ارتباط موقت، عملکرد رله‌ها بر اساس حالت آخرین فرمان ادامه می‌یابد.
سادگی در توسعه و نگهداری
پروتکل مدباس یکی از ساده‌ترین و مستندترین استانداردهای ارتباطی در جهان است، بنابراین افزودن یا جایگزینی کارت‌های رله در سیستم‌های موجود بدون نیاز به تغییرات نرم‌افزاری گسترده انجام می‌شود.
قیمت تمام‌شده مناسب در مقابل قابلیت‌های بالا
در قیاس با سیستم‌های PLC چندکاناله، استفاده از کارت رله مدباس برای وظایف ساده‌تر مثل کنترل بارها، گزینه‌ای اقتصادی محسوب می‌شود. به‌ویژه در پروژه‌هایی که نیاز به تعداد زیادی رله وجود دارد، نصب چند کارت با آدرس‌های جداگانه می‌تواند هزینه‌ها را به طور چشمگیری کاهش دهد.
سازگاری با شبکه‌های نظارتی
هم‌پوشانی کامل با نرم‌افزارهای مانیتورینگ صنعتی نظیر SCADA یا Dashboard های اختصاصی باعث می‌شود داده‌های عملکرد رله‌ها و وضعیت سوئیچ‌ها در قالب گراف و رخداد قابل مشاهده باشند. این سطح از دید مدیریتی، امکان تحلیل بهره‌وری انرژی و بهینه‌سازی فرآیندها را فراهم می‌کند.
ملاحظات طراحی و انتخاب در پروژه‌های صنعتی
در هنگام انتخاب کارت رله مدباس برای کاربری صنعتی، چند پارامتر کلیدی باید بررسی شود:
- نوع ارتباط مدباس (RTU یا TCP): نسخه‌ی RTU برای فواصل طولانی‌تر و محیط‌های پر نویز مناسب‌تر است، در حالی که TCP امکان اتصال مستقیم به شبکه‌های LAN صنعتی را دارد.
- سازگاری با نرم‌افزار مانیتورینگ: در پروژه‌های هوشمندسازی انرژی، یکپارچگی با داشبورد داده‌ها باعث تسهیل عیب‌یابی و تحلیل عملکرد سیستم می‌شود.
- ابعاد و روش نصب: طراحی فشرده و نصب ریلی در تابلو باعث تسهیل سیم‌کشی و افزایش ایمنی کارکرد می‌شود.
نتیجه‌گیری
کارت رله مدباس یکی از اجزای حیاتی در شبکه‌های کنترل صنعتی محسوب می‌شود. این قطعه با ترکیب عملکرد مکانیکی رله و هوش ارتباطی پروتکل مدباس، امکان مدیریت دقیق بارها، کنترل تجهیزات، و پایش لحظه‌ای وضعیت سیستم را فراهم می‌سازد.
در دنیای صنعتی که هر ثانیه خطا می‌تواند به توقف تولید یا آسیب تجهیزات منجر شود، وجود کارت رله مدباس تضمین‌کننده‌ی هماهنگی، امنیت و پایداری شبکه‌ی کنترل است.
به‌واسطه‌ی ساختار ماژولار، قیمت مناسب، و سازگاری بالا با سیستم‌های مانیتورینگ، این کارت‌ها به انتخابی منطقی برای پروژه‌های اتوماسیون صنعتی تبدیل شده‌اند. کارت رله مدباس و رله‌های تحت شبکه امروز از عناصر کلیدی در شبکه‌های کنترل و مانیتورینگ صنعتی به شمار می‌روند. این تجهیزات با ترکیب عملکرد سوئیچینگ دقیق و ارتباط هوشمند، امکان یکپارچه‌سازی سیستم‌های اتوماسیون صنعتی را فراهم می‌سازند.
در نهایت، بهره‌گیری از کارت رله مدباس در کنار تجهیزات اندازه‌گیری نظیر پاورمترهای تکفاز و سه‌فاز، دستگاه‌های پایش دما و رطوبت، سنسورهای گازهای شیمیایی، دود و دیگر سامانه‌های نظارتی، نمایانگر گامی بزرگ به‌سوی هوشمندسازی پایدار و مدیریت جامع صنعتی است. رویکردی که شرکت‌ها را در مسیر کارایی، ایمنی، و بهره‌وری بالاتر قرار می‌دهد. این ترکیب، پایه‌ی نسل جدید زیرساخت‌های کنترلی مستقل و مبتنی بر داده را شکل می‌دهد که ستون اصلی کارخانه‌های هوشمند آینده به‌شمار می‌آیند.
