فشارسنج تفاضلی چیست و چه کاربردهایی دارد؟
تهیه و تدوین: بخش تحقیق و توسعهی شرکت بهین رایانه نقشینه
تاریخ انتشار:
مقدمه
در بسیاری از سیستمهای فنی، آنچه عملکرد صحیح یک فرآیند را تضمین میکند، مقدار مطلق فشار نیست، بلکه اختلاف فشار بین دو نقطه مشخص است. این اختلاف فشار میتواند بیانگر وضعیت جریان هوا، سلامت فیلترها، عملکرد صحیح فنها یا حتی ایزولاسیون یک فضا باشد. به همین دلیل، فشارسنج تفاضلی بهعنوان ابزاری کلیدی در صنایع حساس، از جمله کلینرومها، آزمایشگاههای بیمارستانی، مرغداریهای صنعتی و فرآیندهای تولیدی، جایگاه ویژهای دارد. شناخت دقیق این ابزار و درک صحیح کاربردهای آن، برای طراحی، بهرهبرداری و کنترل سیستمهای پیشرفته ضروری است.
مفهوم فشار تفاضلی و منطق اندازهگیری آن
فشار تفاضلی به اختلاف فشار بین دو نقطه مستقل در یک سیستم گفته میشود. این دو نقطه میتوانند دو طرف یک فیلتر، دو بخش از یک کانال هوا یا داخل و خارج یک محیط کنترلشده باشند. فشارسنج تفاضلی دقیقاً برای اندازهگیری همین اختلاف طراحی شده است، نه برای نمایش فشار نسبت به جو یا خلأ.
در عمل، فشارسنج تفاضلی با مقایسه همزمان فشار در دو ورودی، تصویری شفاف از وضعیت واقعی سیستم ارائه میدهد. این ویژگی باعث میشود که تغییرات کوچک ولی مهم، مانند گرفتگی تدریجی فیلتر یا کاهش راندمان تهویه، بهموقع شناسایی شوند.
ساختار کلی و نحوه عملکرد فشارسنج تفاضلی
فشارسنج تفاضلی معمولاً دارای دو ورودی مجزا با عنوان فشار بالا و فشار پایین است. اختلاف فشار بین این دو ورودی باعث تغییر وضعیت یک المان حساس داخلی میشود. این المان میتواند دیافراگم مکانیکی یا سنسور الکترونیکی دقیق باشد.
این تغییر، بسته به نوع دستگاه، یا مستقیماً به عقربه منتقل میشود یا به سیگنال الکتریکی تبدیل میگردد. خروجی الکتریکی امکان اتصال فشارسنج تفاضلی به سیستمهای کنترلی، مانیتورینگ مرکزی و اتوماسیون صنعتی را فراهم میکند. همین قابلیت، کاربرد این ابزار را از اندازهگیری ساده فراتر برده است.
اهمیت فشارسنج تفاضلی در فضاهای کنترلشده
در فضاهایی که کیفیت هوا، مسیر جریان و آلودگی اهمیت حیاتی دارد، اختلاف فشار یک پارامتر حیاتی محسوب میشود. فشارسنج تفاضلی در این محیطها نهتنها ابزار اندازهگیری، بلکه بخشی از سیستم ایمنی و تضمین کیفیت است. این موضوع در کلینرومها و محیطهای پزشکی بهوضوح قابل مشاهده است.
کاربرد فشارسنج تفاضلی در کلینرومها
کلینرومها فضاهایی هستند که در آنها میزان ذرات معلق، آلودگی میکروبی و جریان هوا باید بهصورت دقیق کنترل شود. یکی از اصول طراحی کلینروم، ایجاد اختلاف فشار هدفمند بین فضاهای مجاور است.
فشارسنج تفاضلی در کلینرومها معمولاً برای نظارت بر اختلاف فشار بین اتاق تمیز و فضاهای اطراف استفاده میشود. این اختلاف فشار تضمین میکند که هوا همواره از ناحیه تمیز به سمت نواحی با سطح پاکیزگی پایینتر حرکت کند. در نتیجه، احتمال ورود آلودگی به محیط حساس کاهش مییابد.
علاوه بر این، فشارسنج تفاضلی وضعیت فیلترهای HEPA را نیز پایش میکند. افزایش تدریجی اختلاف فشار در دو طرف فیلتر، نشانه آلودگی یا اشباع آن است. این اطلاعات به مدیران فنی اجازه میدهد پیش از افت کیفیت هوا، اقدامات لازم را انجام دهند.
نقش فشارسنج تفاضلی در آزمایشگاههای بیمارستانی
در آزمایشگاههای بیمارستانی، شرایطی وجود دارد که گاهی لازم است محیط دارای فشار مثبت و گاهی فشار منفی باشد. این انتخاب به نوع فعالیت و ریسک زیستی وابسته است.
فشارسنج تفاضلی در این فضاها وظیفه دارد اختلاف فشار بین اتاق آزمایش و راهروها را بهطور پیوسته کنترل کند. در آزمایشگاههایی که با عوامل عفونی کار میشود، فشار منفی مانع خروج هوای آلوده به سایر بخشها میشود. در مقابل، در فضاهای استریل، فشار مثبت از ورود آلودگی محیطی جلوگیری میکند.
پایش مداوم این اختلاف فشار، بدون حضور فشارسنج تفاضلی دقیق، عملاً امکانپذیر نیست. به همین دلیل، این ابزار بخشی از زیرساخت ایمنی بیمارستانها محسوب میشود.
کاربرد فشارسنج تفاضلی در مرغداریهای صنعتی
در مرغداریهای صنعتی، تهویه مناسب یک عامل حیاتی در سلامت گله و بهرهوری اقتصادی است. برخلاف تصور عمومی، کنترل تهویه تنها با اندازهگیری دما یا رطوبت کامل نمیشود. اختلاف فشار بین داخل سالن و محیط بیرونی، شاخص مهمی برای عملکرد صحیح فنها و مسیر جریان هوا است.
فشارسنج تفاضلی در مرغداریها برای بررسی تعادل سیستم تهویه استفاده میشود. این ابزار مشخص میکند که آیا هوا با سرعت و مسیر مناسب وارد سالن شده و بهدرستی تخلیه میشود یا خیر. اختلاف فشار نامناسب میتواند منجر به تجمع گازهای مضر، توزیع نابرابر دما و افزایش استرس پرندگان شود.
در مرغداریهای هوشمند، فشارسنج تفاضلی در کنار سنسورهای دما، رطوبت و گاز، دادههای لازم برای کنترل خودکار فنها و دریچهها را فراهم میکند. این ترکیب، مدیریت سالن را دقیقتر و علمیتر میسازد.
استفاده از فشارسنج تفاضلی در صنایع فرآیندی
در صنایع مختلف، از جمله صنایع غذایی، دارویی، شیمیایی و نفت و گاز، افت فشار یکی از شاخصهای مهم سلامت فرآیند است. فشارسنج تفاضلی در این صنایع برای پایش خطوط انتقال، فیلترها و مبدلهای حرارتی کاربرد دارد.
افزایش غیرعادی اختلاف فشار در یک خط لوله میتواند نشانه گرفتگی، رسوب یا خرابی تجهیزات باشد. تشخیص زودهنگام این وضعیت، از توقف خط تولید و خسارات مالی جلوگیری میکند. به همین دلیل، فشارسنج تفاضلی اغلب بخشی از سیستم پایش دائمی خطوط فرآیندی است.
نقش فشارسنج تفاضلی در سیستمهای تهویه صنعتی و HVAC
در سیستمهای تهویه صنعتی و ساختمانی، فشارسنج تفاضلی برای کنترل جریان هوا در کانالها و بررسی وضعیت فیلترها استفاده میشود. اختلاف فشار در دو نقطه از کانال نشان میدهد که آیا فنها بهدرستی کار میکنند یا خیر.
همچنین، پایش اختلاف فشار فیلترها زمان مناسب برای تعویض یا شستوشوی آنها را مشخص میکند. این کار علاوه بر حفظ کیفیت هوا، مصرف انرژی سیستم را نیز بهینه میسازد. بدون این ابزار، نگهداری سیستم تهویه معمولاً بهصورت حدسی انجام میشود.
مزایای کلیدی استفاده از فشارسنج تفاضلی
یکی از مزایای مهم فشارسنج تفاضلی، ارائه اطلاعات دقیق و قابل اتکا درباره وضعیت واقعی سیستم است. این ابزار تغییرات تدریجی را آشکار میکند، نه فقط شرایط بحرانی را.
همچنین، فشارسنج تفاضلی به دلیل عدم وابستگی به فشار اتمسفر، در محیطهای مختلف عملکرد پایداری دارد. امکان اتصال به سیستمهای کنترلی و ثبت دادهها، آن را به گزینهای مناسب برای پروژههای مدرن تبدیل کرده است.
نکات مهم در انتخاب فشارسنج تفاضلی مناسب
انتخاب فشارسنج تفاضلی باید بر اساس شرایط واقعی کاربرد انجام شود. دامنه اندازهگیری، دقت، نوع خروجی و سازگاری با شرایط محیطی از جمله عوامل تعیینکننده هستند.
در محیطهای بهداشتی، قابلیت شستوشو و مقاومت در برابر رطوبت اهمیت دارد. در صنایع، پایداری بلندمدت و امکان کالیبراسیون عامل مهمی محسوب میشود. انتخاب نادرست میتواند منجر به دادههای گمراهکننده و تصمیمگیری اشتباه شود.

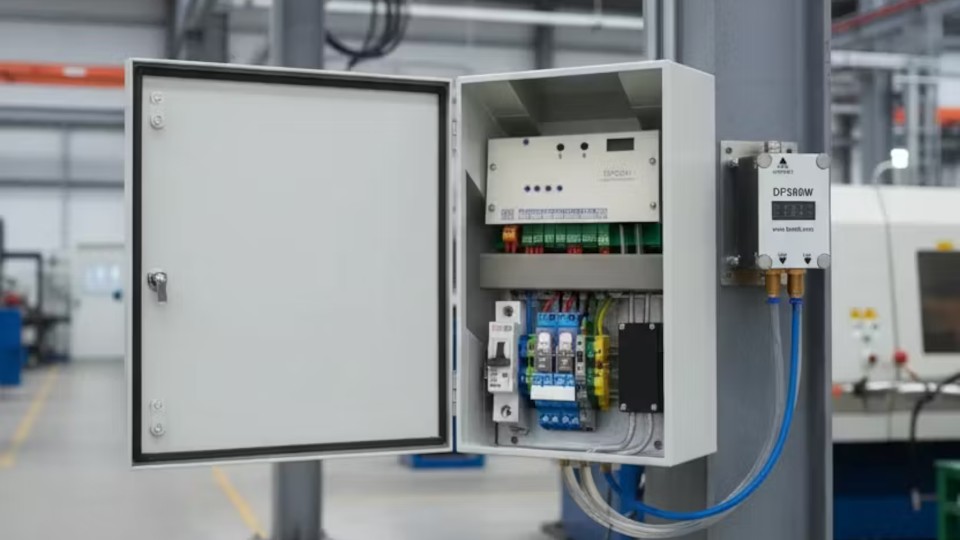

فشارسنجهای تفاضلی تحت شبکه و پایش آنلاین
در بسیاری از پروژههای هوشمند، پایش اختلاف فشار تنها به نمایش محلی محدود نمیشود. استفاده از فشارسنجهای تفاضلی تحت شبکه امکان نظارت مداوم، ثبت داده و تحلیل لحظهای را فراهم میکند. این دستگاهها علاوهبر اندازهگیری اختلاف فشار، اطلاعات را از طریق اترنت، وایفای یا پروتکلهای صنعتی مانند Modbus RTU و Modbus TCP به سیستمهای کنترل مرکزی ارسال میکنند.
در محیطهایی مانند کلینروم، آزمایشگاه بیمارستانی و مرغداری هوشمند، این نوع ارتباط باعث میشود تغییرات فشار بلافاصله شناسایی شود و هشدار لازم برای جلوگیری از آلودگی یا افت تهویه صادر گردد.
برخی مدلها با پشتیبانی از فناوری اینترنت اشیاء (IoT)، دادهها را به سرورهای ابری منتقل کرده و امکان تحلیل، مقایسه دورهای و مدیریت هوشمند سیستم را فراهم میسازند. به این ترتیب، فشارسنج تفاضلی از یک ابزار محلی به یک مؤلفه هوشمند در شبکه کنترل و مانیتورینگ صنعتی تبدیل میشود.

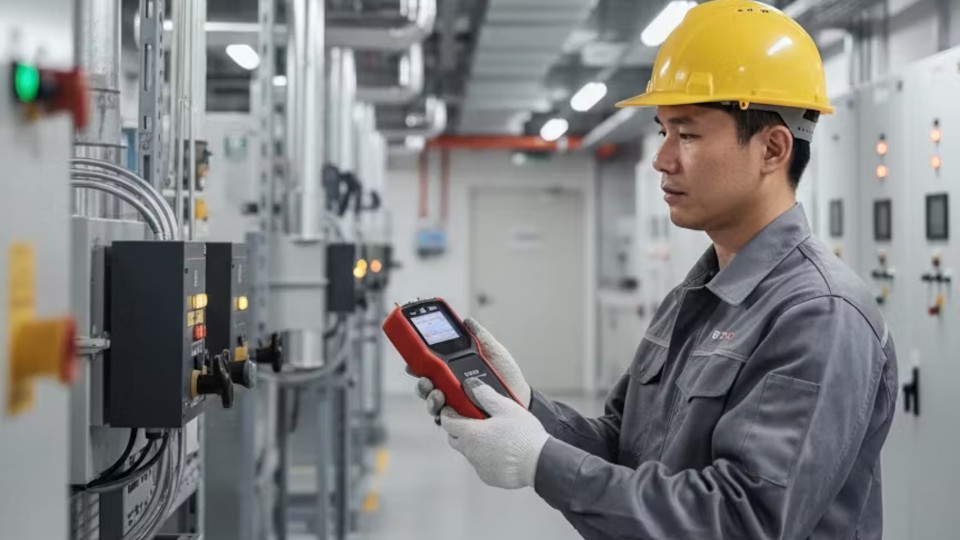

فشارسنجهای تفاضلی پرتابل و کاربرد میدانی آنها
در کنار مدلهای ثابت و نصبشده، گروهی از فشارسنجهای تفاضلی بهصورت پرتابل (قابل حمل) طراحی میشوند. این ابزارها برای بازرسیهای دورهای، کالیبراسیون سیستمهای تهویه و عیبیابی تجهیزات بهکار میروند.
فشارسنج پرتابل معمولاً دارای بدنه مقاوم، نمایشگر دیجیتال و منبع تغذیه باتری است. کاربر میتواند با اتصال شیلنگهای فشار بالا و پایین، اختلاف فشار را بهصورت مستقیم روی نمایشگر مشاهده کند یا دادهها را ثبت نماید.
در فضاهایی مانند کلینرومها و آزمایشگاههای بیمارستانی، استفاده از فشارسنج پرتابل برای کنترل صحت عملکرد سنسورهای ثابت و تأیید شرایط ایزولاسیون هوا بسیار رایج است. در مرغداریها و خطوط صنعتی نیز از آن برای بررسی لحظهای عملکرد فنها، فیلترها و کانالهای تهویه استفاده میشود.
نتیجهگیری
فشارسنج تفاضلی ابزاری است که فراتر از یک وسیله اندازهگیری ساده عمل میکند. این ابزار، زبان سیستمهای تهویه، فضاهای کنترلشده و فرآیندهای صنعتی برای بیان وضعیت واقعی خود است. از کلینرومها و آزمایشگاههای بیمارستانی گرفته تا مرغداریهای صنعتی و خطوط تولید، فشارسنج تفاضلی نقشی تعیینکننده در تضمین کیفیت، ایمنی و بهرهوری ایفا میکند.
درک درست از مفهوم فشار تفاضلی و شناخت کاربردهای عملی آن، به کارشناسان کمک میکند تا سیستمهایی پایدارتر، ایمنتر و هوشمندتر طراحی و بهرهبرداری کنند. به همین دلیل، فشارسنج تفاضلی نه یک گزینه جانبی، بلکه بخشی اساسی از تجهیزات فنی مدرن محسوب میشود.
