کاربردهای تستر پرتابل 4 تا 20 میلی‌آمپر در صنایع

مقدمه

سیگنال 4 تا 20 میلی‌آمپر به‌عنوان پایه‌ای‌ترین و قابل‌اعتمادترین زبان ارتباطی در سامانه‌های ابزار دقیق شناخته می‌شود؛ ارتباطی که از دهه‌ها پیش تا امروز در قلب تمامی سیستم‌های اندازه‌گیری و کنترل صنعتی حضور دارد. هرگاه صحبت از کنترل دما، فشار، سطح، فلو یا موقعیت در خطوط تولید یا فرآیندهای پیچیده صنعتی می‌شود، رد این سیگنال دیده می‌شود. برای اطمینان از صحت عملکرد این حلقه‌های کنترلی، ابزاری لازم است که بتواند جریان واقعی را در محل و با دقت بالا اندازه بگیرد. تستر پرتابل 4 تا 20 میلی‌آمپر دقیقاً چنین نقشی را ایفا می‌کند.

در این مقاله به بررسی کامل کاربردهای تستر پرتابل 4 تا 20 میلی‌آمپر در صنایع می‌پردازیم. از نحوه عملکرد و ویژگی‌های فنی تا جایگاه آن در صنایع نفت، نیروگاه، غذایی، خودروسازی و اتوماسیون صنعتی، با تمرکز بر نقش عملی این دستگاه در نگهداری، تست، و پایش تجهیزات میدانی.

اساس عملکرد تستر پرتابل 4 تا 20 میلی‌آمپر

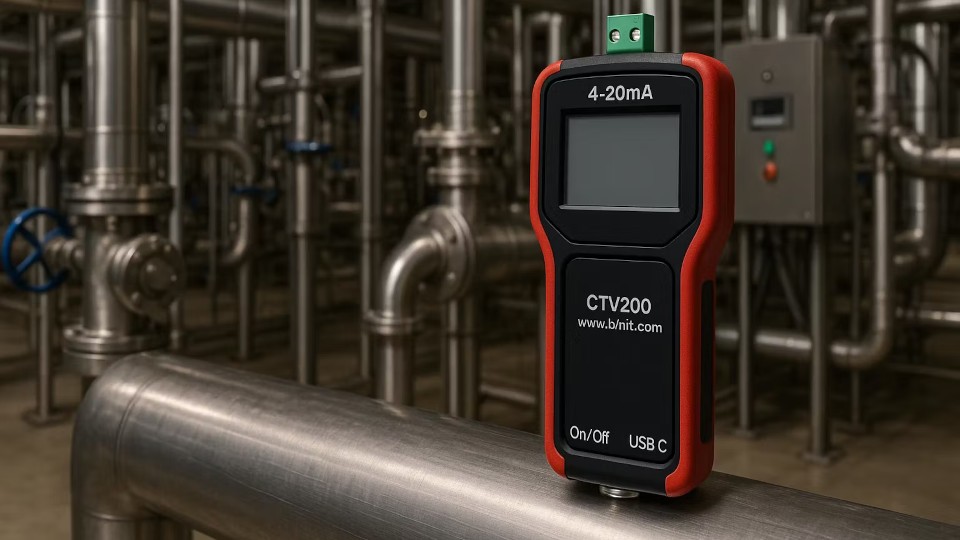

تستر پرتابل یک دستگاه اندازه‌گیر تخصصی است که برای سنجش مقدار جریان در حلقه‌های ابزار دقیق طراحی شده است. در حلقه‌های کنترلی، جریان استاندارد 4 تا 20 میلی‌آمپر نشانگر بازه اندازه‌گیری 0 تا 100٪ مقدار فیزیکی سنسور، مثلاً فشار یا دماست. اگر این جریان از حد معمول خارج شود، کنترلر یا سیستم مانیتورینگ مقدار خطا یا هشدار را ثبت می‌کند. وظیفه تستر پرتابل این است که مقدار واقعی جریان عبوری را با دقت بالا بخواند و با مشاهده مقادیر، امکان تشخیص خطا را در حداقل زمان برای کاربر فراهم سازد.

بخش کلیدی این دستگاه، ورودی جریان آنالوگ با ایزولاسیون بالا است که باعث می‌شود بدون تأثیر بر حلقه، اندازه‌گیری انجام گیرد. نمایشگر دیجیتال، تغذیه باتری، بدنه مقاوم در برابر ضربه و قابلیت حمل آسان از ویژگی‌هایی هستند که باعث شده تستر پرتابل به ابزار پایه‌ای کارشناسان ابزار دقیق تبدیل شود.

کاربردهای تستر پرتابل 4 تا 20 میلی‌آمپر در صنعت نفت و گاز

در واحدهای تولیدی نفت و گاز و مجتمع‌های پتروشیمی، ده‌ها هزار نقطه اندازه‌گیری وجود دارد. هر ترانسمیتر دما، فشار یا فلو مقدار اندازه‌گیری‌شده را به‌صورت جریان 4 تا 20 میلی‌آمپر به کنترلر مرکزی ارسال می‌کند. هرگونه انحراف در این جریان می‌تواند منجر به خطای محاسباتی، عملکرد نادرست شیرهای کنترلی یا حتی توقف فرآیند تولید شود.

برای نمونه، در سکوهای استخراج نفت دریایی، سنسورهای فشار چاه‌ها سیگنال 4-20 mA تولید می‌کنند که به سیستم‌های کنترل مرکزی (مانند DCS) ارسال می‌شود. تکنسین‌ها با استفاده از این تسترها، خروجی سنسور را در محل شبیه‌سازی و تست می‌کنند تا از صحت داده‌ها اطمینان حاصل کنند. این کار به جلوگیری از خطاهای اندازه‌گیری کمک می‌کند که می‌تواند منجر به توقف تولید یا حوادث ایمنی شود.

در خطوط لوله انتقال گاز، این دستگاه‌ها برای تشخیص نشتی یا انسداد استفاده می‌شوند. با اتصال تستر به حلقه جریان، مهندسان می‌توانند افت سیگنال را اندازه‌گیری کنند و مشکلات را قبل از گسترش شناسایی نمایند. در عملیات حفاری، تسترها برای تست سنسورهای ارتعاش و دمای موتورها به کار می‌روند، که این امر ایمنی کارگران و تجهیزات را افزایش می‌دهد. کاربردهای دیگر شامل تست شیرهای کنترلی و سیستم‌های SCADA است، جایی که تستر پرتابل به عنوان ابزاری برای عیب‌یابی سریع عمل می‌کند.

تستر پرتابل در این محیط‌ها برای اهداف زیر کاربرد مستقیم دارد:

• تست عملکرد ترانسمیترهای فشار و دما: تکنسین دستگاه را به خروجی ترانسمیتر متصل کرده و جریان واقعی را می‌خواند؛ سپس با مقدار نمایش‌داده‌شده در اتاق کنترل مقایسه می‌کند. هرگونه اختلاف نشانگر خطا در سیم‌کشی یا مدار تغذیه است.
• بررسی حلقه‌های کنترل شیرهای عملگر: هنگام بروز خطا در فرمان‌های کنترلی، تستر با اندازه‌گیری جریان سیگنال می‌تواند تشخیص دهد آیا فرمان از کنترلر به‌درستی رسیده یا مسیر ارتباطی دچار افت جریان شده.

کاربردهای تستر پرتابل 4 تا 20 میلی‌آمپر در صنایع نیروگاهی و آب و فاضلاب

در نیروگاه‌های حرارتی، بویلرها، توربین‌ها و سیستم‌های تغذیه، ترانسمیترهای متعدد فشار، دما و سطح مایع وجود دارند که همه با جریان 4 تا 20 میلی‌آمپر کار می‌کنند. در چنین محیط‌هایی تستر پرتابل مورد استفاده برای:

• کنترل صحت عملکرد ترانسمیترهای بخار و آب تغذیه: جریان خروجی سنسور باید متناسب با شرایط واقعی باشد؛ تستر می‌تواند صحت این رابطه را تأیید کند.
• بررسی ورودی‌های آنالوگ PLC یا DCS: وقتی کنترلر داده‌ای غیرواقعی نشان می‌دهد، تستر تنها ابزار سریع جهت تشخیص منشأ خطا در حلقه جریان است.
• تست حلقه‌های مربوط به شیرهای ایمنی: مقدار جریان فرمان باز یا بسته شدن شیر باید دقیق و پایدار باشد؛ تستر با اندازه‌گیری مستقیم می‌تواند صحت عملکرد عملگر را نشان دهد.
• عیب‌یابی در زمان راه‌اندازی نیروگاه: در مراحل تست اولیه، همه حلقه‌های کنترلی بررسی می‌شوند تا مطمئن شویم سیگنال‌ها سالم منتقل می‌شوند. تستر پرتابل در این مرحله ابزار اصلی تست صحت کابل و ترانسمیتر است.

در صنعت آب و فاضلاب نیز نقش مشابهی ایفا می‌کند. در این صنعت، ترانسمیترهای سطح مخزن، دبی‌سنج‌های پمپ‌خانه و سنسورهای نظارت بر فشار خط انتقال عمدتاً بر پایه همان حلقه جریان کار می‌کنند. با کمک تستر پرتابل، تیم نگهداری می‌تواند وضعیت لحظه‌ای سیگنال را ببیند و بلافاصله تشخیص دهد مشکل از تجهیز سنجش است یا از سامانه کنترل.

کاربردهای تستر پرتابل 4 تا 20 میلی‌آمپر در صنایع غذایی و دارویی

صنایع غذایی و دارویی معمولاً دارای خطوط تولید مستمر و فرآیندهای حساس حرارتی و فشار هستند. هرگونه نوسان اشتباه در داده‌های سنسورها می‌تواند کیفیت محصول را کاهش دهد یا باعث خروج از استاندارد ایمنی شود. در این محیط‌ها، تستر پرتابل برای کنترل دوره‌ای تجهیزات آنالوگ کاربرد دارد. به‌ویژه در موارد زیر:

• بررسی خروجی ترانسمیترهای دمای پاستور یا استریلایزر: این حلقه‌ها باید جریان دقیقی ارائه دهند تا دما در محدوده بهینه حفظ شود. تستر به مهندس امکان می‌دهد عملکرد سنسور را مستقیماً کنترل کند.
• پایش خطوط CIP (شستشوی در محل): در این خطوط، سنسورهای رسانایی و دما همگی تحت کنترل جریان هستند. تستر با خواندن مقادیر از حلقه می‌تواند کیفیت سیگنال را بسنجد.
• نگهداری پیشگیرانه ترانسمیترهای سطح مخزن دارویی: بررسی پرتابل به کاهش زمان توقف کمک می‌کند، زیرا نیاز به خاموش کردن کامل خط نیست.
• بازبینی خطوط انتقال در محیط مرطوب: با اندازه‌گیری افت جریان در مسیرها، شکستگی یا گرفتگی کابل به سرعت تشخیص داده می‌شود.

کاربردهای تستر پرتابل 4 تا 20 mA در صنایع خودروسازی و ماشین‌سازی

در سیستم‌های خودروسازی، انبوهی از حسگرهای آنالوگ در خطوط تست عملکرد خودرو یا ماشین‌های تولیدی نصب هستند. داده‌های این حسگرها از طریق جریان‌های دقیق به سیستم‌های PLC و کنترلرها می‌رسند. هر خطا در سیگنال، موجب عملکرد نادرست ربات یا ماشین تست می‌شود. در اینجا تستر پرتابل ابزار اصلی برای بررسی سریع سلامت خطوط است. در صنعت خودروسازی، جایی که دقت در خطوط تولید کلیدی است، تسترهای پرتابل 4 تا 20 میلی‌آمپر برای تست سنسورهای ECU (واحد کنترل الکترونیکی) استفاده می‌شوند. برای نمونه، سنسورهای اکسیژن در موتورها سیگنال 4-20 mA تولید می‌کنند، و تستر پرتابل برای شبیه‌سازی شرایط رانندگی و کالیبراسیون آن‌ها در خط مونتاژ به کار می‌رود. این کار از انتشار آلاینده‌ها و بهبود راندمان سوخت جلوگیری می‌کند. نمونه‌هایی از کاربرد در این حوزه:

• تست ورودی آنالوگ PLC در خطوط مونتاژ: تکنسین با اتصال تستر به ورودی و بررسی مقدار خوانده‌شده در صفحه کنترل می‌تواند از صحت ارتباط سنسور مطمئن شود.
• بررسی عملکرد سنسورهای فشار هیدرولیک یا پنوماتیک: هنگام کاهش سرعت عملگرها، تست جریان به تشخیص خطای سنسور کمک می‌کند.
• پایش حلقه‌های تغذیه سروو موتور و جک‌های موقعیت‌یاب: جریان‌های کنترلی در این حلقه‌ها باید دقیق و خطی باشند. تستر با قرائت مستقیم، وجود نویز یا خطا در مسیر را آشکار می‌کند.
• عیب‌یابی سریع در توقف خطوط تولید: با اندازه‌گیری جریان از ترمینال‌ها، مهندس می‌تواند منشأ خطا را از میان ده‌ها حسگر پیدا کند بدون نیاز به جداسازی هر تجهیز از مدار.

این مزایا باعث شده تستر پرتابل به بخشی جدایی‌ناپذیر از تجهیزات نگهداری کارخانه‌های خودروسازی تبدیل شود، به‌خصوص در خطوطی که زمان توقف تولید از لحاظ اقتصادی بسیار هزینه‌بر است.

کاربردهای تستر 4 تا 20 میلی‌آمپر در صنایع معدنی و فلزات

در معادن، کارخانه‌های فولاد و تولید آلومینیوم، سیستم‌های نظارت و کنترل دمای کوره، سطح مواد مذاب و فشار خطوط هیدرولیک بر پایه همین جریان 4 تا 20 میلی‌آمپر کار می‌کنند. تستر پرتابل در این صنایع برای بررسی عملکرد ترانسمیترهای مقاوم در برابر حرارت بالا و شناسایی خطاهای ناشی از محیط سخت به کار می‌رود. چون شرایط کاری، مانند دمای بالا و ضربات مکانیکی، معمولاً باعث خرابی‌های موقتی در سیم‌کشی و اتصالات می‌شود، داشتن ابزار سریع اندازه‌گیری ضروری است.

با استفاده از تستر، تیم نگهداری می‌تواند بدون توقف کوره یا خط ذوب، وضعیت سیگنال را بررسی کند و از پایداری سیستم کنترل مطمئن شود. این بررسی‌ها نقش مهمی در حفظ ایمنی کارکنان و جلوگیری از حوادث ناشی از خطای ابزار دقیق دارند.

مزیت‌ها و نقش تستر پرتابل در نگهداری صنعتی

نگهداری و بازبینی تجهیزات ابزار دقیق بخش جدایی‌ناپذیر از بهره‌برداری صنعتی است. تستر پرتابل به دلیل کوچکی، دقت بالا و قابلیت کار بدون نیاز به منبع تغذیه خارجی، در مسیر تعمیر و نگهداری روزمره جایگاه ویژه‌ای دارد. برخی مزیت‌های کلیدی آن عبارت‌اند از:

• پرتابل بودن و سهولت جابه‌جایی: مهندس می‌تواند وارد هر بخش از کارخانه یا سایت صنعتی شود و تنها با اتصال دو ترمینال، نتیجه تست را مشاهده کند.
• عدم نیاز به جداسازی تجهیزات: برخلاف روش‌های آزمایشگاهی، تست حلقه جریان در محل انجام می‌شود. این موضوع باعث کاهش زمان توقف خط و افزایش ایمنی تجهیزات می‌شود.
• سرعت بالا در تشخیص خطا: به‌محض مشاهده مقدار جریان در محدوده خارج از حد طبیعی، محل خطا پیدا می‌شود و عملیات اصلاح انجام می‌گیرد.
• ایمنی بالا در برابر ولتاژهای گذرا: دستگاه دارای مدار حفاظت داخلی است که خطر آسیب در زمان اشتباه اتصال را کاهش می‌دهد.
• دقت بالا در محدوده کاری واقعی: تسترهای صنعتی معمولاً دقتی در حد چند دهم درصد دارند، که برای بررسی صحت عملکرد در محیط عملیاتی کفایت کامل دارد.

در صنایع سنگین، توقف تولید حتی برای ساعتی هزینه‌ساز است. با کمک تستر پرتابل، مهندس ابزار دقیق قادر است بدون وابستگی به تجهیزات پیچیده آزمایشگاهی، در محل تولید، وضعیت سلامت حلقه‌های جریان را به‌سرعت مشخص کند.

نتیجه گیری

تستر پرتابل 4 تا 20 میلی‌آمپر، ابزاری ساده اما حیاتی در حوزه ابزار دقیق است. وظیفه‌اش فقط اندازه‌گیری و تأیید صحت سیگنال جریان در حلقه‌های کنترلی است؛ بی‌آنکه توانایی تنظیم یا تولید جریان مرجع داشته باشد. کاربردهای گسترده این دستگاه در صنایع نفت، گاز، نیروگاه‌ها، آب و فاضلاب، غذایی، دارویی، خودروسازی، اتوماسیون و معدن، نشانگر نقش بنیادین آن در حفظ پایداری و دقت سیستم‌های کنترل صنعتی است.

پرتابل بودن، سرعت عمل، و قابلیت اندازه‌گیری دقیق در محل سبب شده این ابزار در جعبه‌ابزار هر مهندس ابزار دقیق جایگاه ثابتی داشته باشد. تستر پرتابل با عملکرد قابل اعتماد خود، زنجیره اندازه‌گیری و کنترل را از میدان تا اتاق کنترل ایمن نگه می‌دارد و به عنوان چشم اصلی مهندسان نگهداری در پایش سلامت سیستم‌های آنالوگ، یک جزء جدایی‌ناپذیر از صنعت مدرن محسوب می‌شود.
