تجهیزات اندازه‌گیری 4 تا 20 میلی‌آمپر و تبدیل آن به پروتکل‌های مدباس و SNMP در اتوماسیون صنعتی

مقدمه

در دنیای امروز که صنعت به سمت دیجیتالی‌سازی و هوشمندسازی حرکت می‌کند، سیستم‌های ابزاردقیق و اتوماسیون فرایند نقش حیاتی در بهینه‌سازی تولید و افزایش بهره‌وری ایفا می‌کنند. یکی از ستون‌های اصلی این سیستم‌ها، استفاده از سیگنال جریان حلقه‌ای 4 تا 20 میلی‌آمپر به عنوان روشی پایدار و دقیق برای انتقال داده‌های آنالوگ از تجهیزات میدان به کنترلر مرکزی است. این بازه جریان که دهه‌هاست در استانداردهای صنعتی بین‌المللی ثبت شده، به دلیل ویژگی‌هایی چون مقاومت در برابر نویز، توانایی ارسال سیگنال در فواصل طولانی و قابلیت تشخیص خطا، جایگاه خود را به‌عنوان یک فناوری قابل اعتماد حفظ کرده است.

این فناوری در ایران نیز به‌طور گسترده در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، آب و فاضلاب، سیمان، خودروسازی و حتی مراکز داده بزرگ استفاده می‌شود. با این حال، نیازهای صنعتی امروز تنها به جمع‌آوری داده‌ها محدود نمی‌شود؛ مانیتورینگ از راه دور، گزارش‌گیری بلادرنگ، و یکپارچه‌سازی تجهیزات آنالوگ با زیرساخت دیجیتال به ضرورتی اجتناب‌ناپذیر تبدیل شده است. همین جاست که مبدل سیگنال 4 تا 20 میلی‌آمپر به پروتکل‌های دیجیتال مانند مدباس و SNMP وارد صحنه می‌شود و پلی حیاتی میان دنیای سنتی آنالوگ و جهان دیجیتال مدرن ایجاد می‌کند.

اصول عملکرد سیگنال جریان حلقه‌ای 4-20 میلی‌آمپر

یک حلقه جریان متشکل از چهار جزء اصلی است: منبع تغذیه (Loop Power Supply)، فرستنده یا ترانسمیتر، کابل انتقال و گیرنده که معمولاً کارت ورودی آنالوگ PLC یا سیستم اسکادا است. در این سیستم، ترانسمیتر مقدار فیزیکی اندازه‌گیری‌شده (مانند فشار، دما یا سطح) را به سیگنال جریان متناسب در بازه 4-20 میلی‌آمپر تبدیل می‌کند. مقدار 4 میلی‌آمپر نشانگر «صفر مهندسی» و 20 میلی‌آمپر نشانگر «صد در صد محدوده اندازه‌گیری» است. اگر جریان کمتر از 3.8 میلی‌آمپر یا بیشتر از 20.5 میلی‌آمپر شود، این وضعیت بیانگر خرابی حسگر، قطع سیم یا خطای سیستم است. دلیل محبوبیت این روش، ویژگی‌های کلیدی آن است:

• مقاومت ذاتاً بالا در برابر نویز الکترومغناطیسی، که برای محیط‌های پر نویز الکتریکی در کارخانه‌ها ضروری است.
• امکان ارسال سیگنال در فواصل طولانی بدون افت محسوس کیفیت یا دقت.
• هماهنگی با اکثر کنترلرهای صنعتی موجود بدون نیاز به تجهیزات میانی پیچیده.

تبدیل سیگنال 4 تا 20 میلی‌آمپر به پروتکل‌های مدباس و SNMP

با گسترش پروتکل‌های استاندارد صنعتی، نیاز به یکپارچه‌سازی داده‌ها و مانیتورینگ از راه دور روزبه‌روز افزایش یافته است. مبدل سیگنال 4-20 میلی‌آمپر به عنوان یک رابط بین تجهیزات آنالوگ میدان و سامانه‌های دیجیتال عمل می‌کند.

مدباس (Modbus)

مدباس یک پروتکل باز و ساده است که به‌طور گسترده در اتوماسیون صنعتی استفاده می‌شود. این پروتکل دو نسخه اصلی دارد:

• مدباس RTU: بر بستر RS-485 عمل می‌کند و به دلیل ساختار ساده، هزینه پایین و مقاومت بالا در برابر نویز، در بسیاری از کارخانه‌ها محبوب است.
• مدباس TCP: نسخه مبتنی بر شبکه اترنت است و توانایی انتقال داده‌ها را بر بستر LAN و WAN دارد، که آن را برای ادغام با سیستم‌های اسکادا و نرم‌افزارهای مانیتورینگ پیشرفته ایده‌آل می‌کند.

مبدل‌های 4-20 میلی‌آمپر به مدباس معمولاً دارای چندین کانال ورودی آنالوگ هستند که هرکدام می‌توانند به رجیسترهای مشخص در سیستم مدباس نگاشت شوند. این داده‌ها سپس توسط PLC، HMI یا سرور اسکادا جمع‌آوری و پردازش می‌شوند.

SNMP (Simple Network Management Protocol)

در حالی که مدباس در محیط‌های صنعتی رایج است، SNMP بیشتر در زیرساخت‌های IT، مراکز داده و تأسیسات حیاتی کاربرد دارد. این پروتکل امکان مانیتورینگ و مدیریت تجهیزات شبکه را می‌دهد و از طریق Trap، پیام‌های هشدار فوری ارسال می‌کند یا از طریق Polling وضعیت متغیرها را به‌صورت دوره‌ای گزارش می‌دهد. تبدیل سیگنال 4-20 میلی‌آمپر به SNMP به این معناست که داده‌های سنسور صنعتی شما می‌توانند مستقیماً وارد سیستم مدیریت شبکه شوند؛ این امر در پایش زیرساخت‌های انرژی، HVAC، و سیستم‌های امنیتی بسیار ارزشمند است.

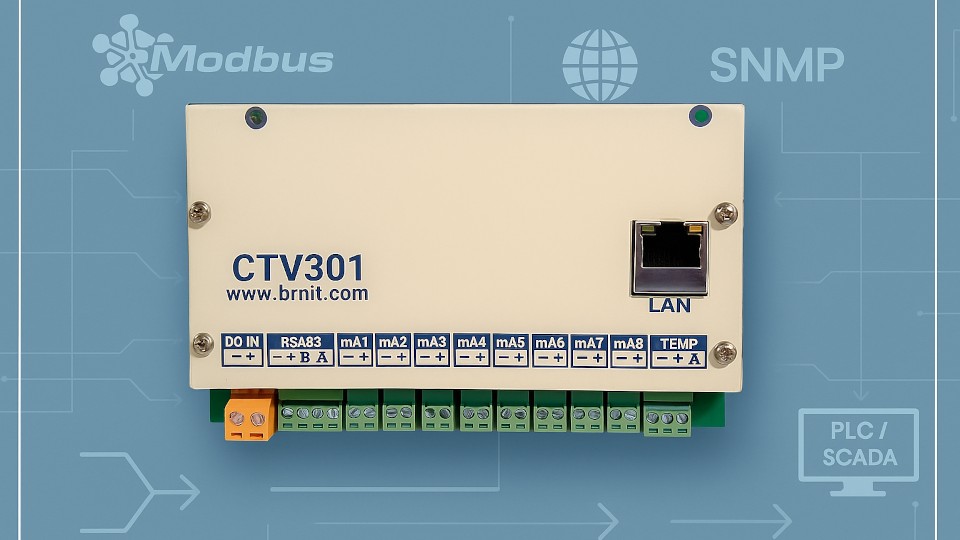

مبدل‌های چندپروتکله

در سال‌های اخیر، تولیدکنندگان مبدل‌ها محصولاتی ارائه داده‌اند که همزمان از مدباس RTU/TCP و SNMP پشتیبانی می‌کنند. این قابلیت انعطاف‌پذیری بالایی در طراحی شبکه‌های صنعتی و ترکیب فناوری‌های OT و IT ایجاد کرده و مدیریت تجهیزات را ساده‌تر کرده است.

مزایا و اهمیت به‌کارگیری مبدل 4 تا 20 میلی‌آمپر به مدباس و SNMP در صنعت

با توجه به مباحث پیشین که به اصول کار «سیگنال جریان حلقه‌ای» و روش‌های تبدیل آن به پروتکل‌های استاندارد پرداخت، طبیعی است که پرسش بعدی یک مهندس یا تکنسین این باشد که «چرا باید این تبدیل را انجام داد و چه تاثیری بر بهره‌وری یک واحد صنعتی دارد؟». در پاسخ به این پرسش، باید در نظر داشت که یکپارچه‌سازی داده‌ها و برقراری ارتباط بین تجهیزات مختلف، در قلب هر سیستم اتوماسیون فرایند قرار دارد.

یکی از بزرگ‌ترین مزایای استفاده از این مبدل‌ها، بهبود قابلیت اطمینان و پایداری سیستم است. وقتی سیگنال‌های 4 تا 20 میلی‌آمپر به پروتکل‌های دیجیتال مانند مدباس یا SNMP تبدیل می‌شوند، امکان انتقال بدون افت کیفیت داده‌ها به بسترهای ارتباطی مقاوم و استاندارد فراهم می‌شود. این موضوع نه تنها خطای انسانی در قرائت و ثبت مقادیر را کاهش می‌دهد، بلکه به کنترلرها و نرم‌افزارهای مرکزی اجازه می‌دهد تا بلادرنگ به تغییرات فرایند واکنش نشان دهند.

فایده دیگر، انعطاف‌پذیری در توسعه و ارتقاء سیستم است. در محیط‌های صنعتی، تغییر فناوری و اضافه شدن تجهیزات جدید امری اجتناب‌ناپذیر است. مبدل‌های سیگنال این امکان را فراهم می‌کنند که بدون نیاز به تغییرات اساسی در زیرساخت قدیمی، بتوان تجهیزات و سنسورهای نسل جدید را به شبکه موجود متصل کرد. این قابلیت، سرمایه‌گذاری‌های گذشته را حفظ و هزینه‌های ارتقاء را به‌طور قابل‌توجهی کاهش می‌دهد.

علاوه بر این، مانیتورینگ و عیب‌یابی سریع از مزایای مهم این تبدیل است. در یک سامانه صنعتی که ده‌ها یا صدها نقطه اندازه‌گیری دارد، یافتن محل دقیق بروز مشکل بدون ابزار دیجیتال می‌تواند زمان‌بر و پرهزینه باشد. وقتی داده‌ها بر بستر پروتکل‌هایی چون مدباس و SNMP منتقل می‌شوند، سیستم مانیتورینگ مرکزی قادر است بلافاصله و با دقت نقطه‌ای، شاخص‌های عملکرد و وضعیت سلامت هر تجهیز را اندازه‌گیری و تحلیل کند. این امر کاهش «زمان توقف سیستم» (Downtime) و افزایش بهره‌وری عملیاتی را به‌دنبال دارد.

از دیدگاه استانداردسازی ارتباطات صنعتی، این مبدل‌ها پلی میان تجهیزات با نسل‌ها و برندهای مختلف ایجاد می‌کنند. در بسیاری از خطوط تولید و واحدهای فرآیندی، استفاده از تجهیزات متنوع از تولیدکنندگان گوناگون اجتناب‌ناپذیر است. پشتیبانی از یک پروتکل مشترک، زبان واحدی بین دستگاه‌ها ایجاد کرده و ارتباط بدون وابستگی به سازنده را تضمین می‌کند. در نهایت، باید به توانمندی در همگرایی فناوری‌های OT و IT اشاره نمود. تبدیل داده‌های میدانی به فرمت‌های سازگار با سیستم‌های فناوری اطلاعات، امکان استفاده از ابزارهای پیشرفته تحلیل داده، هوش مصنوعی، و اینترنت صنعتی اشیا (IIoT) را فراهم می‌آورد. به این ترتیب، داده‌هایی که پیش‌تر تنها بر روی صفحه نمایش HMI دیده می‌شدند، می‌توانند وارد فرآیندهای تصمیم‌گیری سطح مدیریت شوند و نقش تعیین‌کننده‌ای در بهینه‌سازی تولید، پیش‌بینی نیازهای نگهداری و کاهش هزینه‌های عملیاتی ایفا کنند.

نتیجه‌گیری

سیگنال 4 تا 20 میلی‌آمپر، به همراه مبدل‌های مدرن به پروتکل‌های مدباس و SNMP، یک راهکار عملی و مقرون‌به‌صرفه برای تطبیق فناوری‌های قدیمی با نیازهای امروز صنعت ارائه می‌دهد. این ترکیب نه‌تنها بهره‌وری و کارایی فرآیندها را افزایش می‌دهد، بلکه شرایط ورود تدریجی به صنعت 4.0 را نیز فراهم می‌کند. با ظهور اینترنت صنعتی اشیاء (IIoT) و افزایش اهمیت تحلیل داده‌های لحظه‌ای، پیش‌بینی می‌شود استفاده از چنین مبدل‌هایی در صنایع ایران نیز روندی رو به رشد داشته باشد. از این منظر، شرکت‌هایی که زودتر این فناوری را به کار گیرند، از مزیت رقابتی بیشتری برخوردار خواهند شد.
